Вырез для пушки закрывал щиток, связанный с люлькой. 57-мм выстрелы укладывались в нижней части спонсонов и в стеллажах между боковыми стенками, пулеметные патроны — в коробках с внутренней стороны щитов установок. Установка оказалась весьма неудобной. Стрельбу из пушки наводчик вел, стоя на коленях на деревянном настиле — фальшполу спонсона, под которым укладывали ЗИП. При откате казенник пушки почти достигал капота двигателя. Большой щит легко заклинивался при попадании между ним и стенками пуль, мелких осколков или камней с грунта. Стреляные гильзы выбрасывали через отверстие в нижней части двери спонсона. Кроме пушек «самцы» вооружались тремя-четырьмя пулеметами «Гочкис» — производство ручных пулеметов французской системы «Гочкис» англичане начали в Ковентри в 1915 году. Питание пулемета — от жесткой ленты (обоймы), охлаждение ствола — воздушное, боевая скорострельность — до 150 выстр./мин. Огонь из лобового пулемета вел командир.

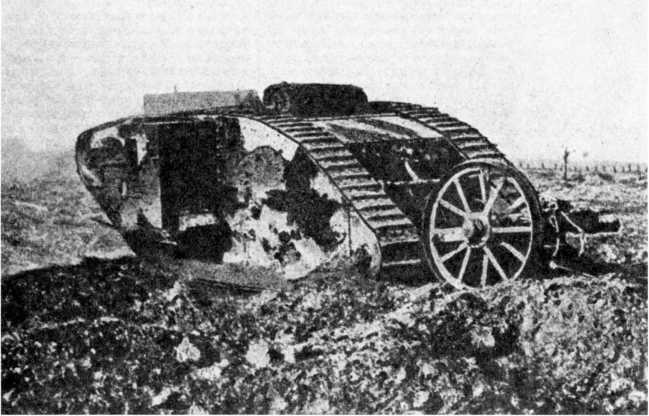

Тяжелый танк Mk I в варианте «самец» на поле боя. Колесный хвост танка частично разрушен.

Амбразуры пулеметов снабжали откидными крышками — на случай извлечения пулемета. В бортах спонсонов и рубки делались лючки с внешними заслонками для стрельбы из личного оружия. Револьверы считались важным оружием — экипажи проходили специальные курсы стрельбы из них. И в бою окруженным танкистам действительно приходилось отстреливаться от пехотинцев противника. Командиру было крайне трудно управлять огнем. Размещение вооружения в тесных спонсонах, на небольшой высоте от земли в сочетании с плохим обзором допускало стрельбу только на малых дальностях, но задачи вооружения танков и не шли дальше. Для посадки и высадки экипажа в задней стенке каждого спонсона имелась дверь с наружными петлями, под дверью крепили ступеньку. Имелись также лаз в крыше корпуса и узкая дверь в кормовой стенке справа, за радиатором. Танк-«самка» вооружался 4 пулеметами «Виккерс» калибра 7,7 мм (.303) и 1–2 пулеметами «Гочкис».

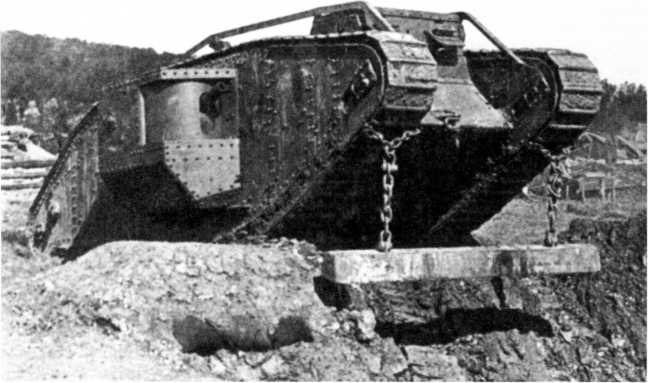

Тяжелый танк Mk IV «самец» на занятиях по вождению преодолевает препятствие с помощью бруса самовытаскивания. Хорошо виден способ крепления бруса к гусеницам.

Каждый спонсон нес по два «Виккерса» в цилиндрических установках с бронировкой кожуха ствола. «Виккерс» — основной пулемет британской армии — имел питание от звеньевой ленты, боевую скорострельность до 300 выстр./мин., водяную систему охлаждения ствола, был громоздок. Зато в отличие от «Гочкиса» мог развивать интенсивный огонь. Люк-лаз с откидной дверью в задней стенке спонсона имел высоту 30 см и позволял протиснуться только ползком и боком, в случае пожара был почти бесполезен. Двигатель и коробку передач прямо заимствовали от тяжелого колесного трактора «Фостер» («Фостер-Даймлер»), разработанного для ВМФ. Марка «Даймлер» не должна удивлять: еще в 1891 г. упомянутый ранее британской конструктор Ф.Симмс приобрел у Даймлера права на производство его карбюраторных двигателей в Великобритании, но затем перепродал их Г.Лоусону, который с 1896 г. основал в Ковентри компанию «Даймлер Мотор Компани Лимитед» (она же «Инглиш Даймлер Мотор»). Карбюраторный 6-цилиндровый бесклапанный двигатель «Даймлер» жидкостного охлаждения мощностью 105 л.с. (78,3 кВт) устанавливался на раме в средней части танка по оси и занимал пространство 1x1,5x0,7 м, так что по бокам от него оставались проходы шириной 0,35 м. Выхлопные трубы выводились вверх на крышу, имели эжекторы, но глушителями не снабжались, прикрывались от дождя и засорения скобами. Выхлоп вверх демаскировал танк искрами, нередко поджигал брезенты. Некоторые экипажи сами ставили глушители из пустых банок из-под масла, обкладывали трубы мокрыми мешками или глиной. Трубчатый радиатор с вентилятором располагался у задней стенки корпуса и соединялся с системой охлаждения двигателя трубой, проходящей под крышей. Отбор мощности на вентилятор — от коробки передач. Два бензобака по 114 л (25 галлонов) каждый размещались по бокам от рубки между внутренними и наружными стенками рам ходовой части (боковых выступов). Неудивительно, что рядом крепились огнетушители. К карбюратору бензин подавался самотеком. Если танк сильно наклонялся — на дне воронки, например, — подача бензина могла прерваться, и тогда экипаж переливал его из бака в карбюратор бутылкой. Запуск двигателя производился тремя-четырьмя членами экипажа П-образной рукояткой, расположенной над коробкой передач. Это было небезопасно — был случай, когда в момент начала работы двигателя танкист упал, поскользнувшись на масляном пятне, а с силой вырвавшаяся из рук рукоятка разможжила ему голову.

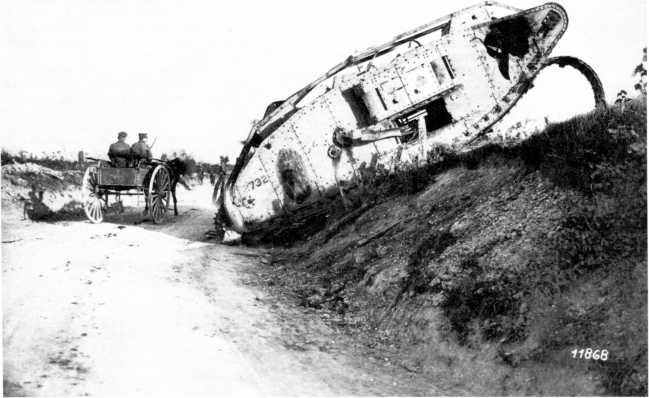

Германская двуколка проезжает мимо разбитого британского танка Mk IV «самка».

Карданный вал через сцепление (конус на ферродовой подкладке с продольным управлением) передавал вращение от двигателя на двухскоростную коробку передач со скользящими шестернями, а выходной вал коробки передач через червячный редуктор — на дифференциал. Каждый поперечный выходной вал дифференциала нес на конце две шестерни, которые вместе с парой скользящих шестерен на отдельном валу образовывали двухскоростную бортовую (вторичную) коробку передач. Бортовые коробки понадобились ради 3-й и 4-й скоростей — на разработку новой основной коробки передач просто не было времени. На вторичном валу бортовой коробки передач находилась ведущая звездочка цепной передачи (цепь Галля), ведомая звездочка большего диаметра вращалась на одном валу с шестерней однорядного бортового редуктора, последний же приводил во вращение расположенное сзади ведущее колесо гусеничного хода. Скорости движения: на 1-й передаче — 1,2 км/ч, на 2-й — 2 км/ч, на 3-й — 3,6 км/ч, на 4-й — 6,4 км/ч. Средняя скорость движения по полю — 3,2 км/ч, заднего хода — 1,2–1,5 км/ч. Открытая бортовая передача быстро забивалась грязью. Сзади к танку шарнирно крепился хвост — на Х-образной раме монтировали два металлических колеса с ребордой, врезавшейся в грунт. Набор пружин прижимал хвост к земле, для подъема служил открыто установленный гидравлический домкрат, для поворота — тросовая тяга и шарнирные рычаги. Хвост служил для повышения устойчивости и увеличения ширины перекрываемого рва, а также для поворота и в качестве грузового прицепа. Управляли танком водитель, командир и два помощника водителя, работавшие на бортовых коробках передач. Водитель подавал им команды голосом, но чаше привлекал их внимание ударами рукой или молотком по капоту двигателя и на пальцах показывал номер передачи. Для крутого поворота поднимался хвост, водитель выключал сцепление, блокировал дифференциал, сжатым кулаком указывал одному помощнику поставить бортовую коробку в нейтральное положение, другому помощнику командовал 1-ю или 2-ю передачу (один или два пальца), затем включал сцепление. Командир, управлявший ленточными тормозами бортовых передач, подтормаживал соответствующую гусеницу. После поворота операции проделывали в обратном порядке. С остановленной гусеницей танк разворачивался почти на месте.
