На «Чилликоте» были применены бортовые гребные колеса, установленные в последней четверти корпуса. Легкобронированная надстройка переходила в коробчатый сильно укрепленный каземат. Орудийный каземат обшивался железом толщиной три дюйма в носу и два дюйма по бортам. В каземате ставились две 11-дюймовые пушки Дальгрена. Мощные и надежные машины постройки МакКорд энд Юнгер из Ныо- Олбани, шт. Индиана, позволяли кораблю развивать скорость полного хода в 7 узлов, а на чрезвычайном режиме кратковременно — на два узла больше. Вместе с тем. конструкция броненосца страдала рядом серьезных дефектов. Конструкция корпуса не выдерживала нагрузок от каземата и пушек. При стрельбе пороховой дым серьезно ограничивал видимость с ходового мостика, что затрудняло управление кораблем в бою. Абсолютно недостаточной оказалась продольная прочность корпуса, от чего корабль при стрельбе изгибался.

«Между палубами — обслуживание пушки». Рисунок отображает расчет 8-дюймовой гладкоствольной пушки Дальгрена, установленной в носовой части броненосца «Карондолет». Гравюра выполнена рисунку контр-адмирала Генри Уэлка.

Флзг-офицер Фут на мостике броненосца «Карондолет» в бою при Форт- Генри, (февраля 1862 г. В том бою броненосец получил более 30 прямых попаданий, но не был серьезно поврежден; раненых и убитых в команде не имелось.

«Таскамбия» стала увеличенным вариантом «Чилликоты» с тем же самым мощным казематом и бортовыми гребными колесами по типу своего меньшего по размерам систер-шипа. Заодно «Таскамбия» унаследовала большинство недостатков «Чилликоты», прежде всего — недостаточную прочность корпуса. Однако в районе котлов корпус все-таки усилили, поскольку просадка корпуса от установки котлов и машин в этом месте на «Чилликоте» достигала шести дюймов. Машины работали не только на два гребных колеса, но и на один гребной винт. В тоже время защищенность гребных колес оставалась явно недостаточной, что делало корабль уязвимым в бою. Подобно другим изделиям, броненосец строился Брачном в кооперации с огромным количеством субподрядчиков. Оба броненосца были изготовлены крайне не качественно, из- за чего много времени уходило на ремонт уже готовых кораблей. Огромное количество изменений в исходные проекты броненосцев внес лично Джозеф Браун. Оба корабля смело можно отнести к неудачным.

Броненосцы шипа «Сити» обстреливают форт Донельсен, 14 февраля 1862 г. Слева направо: «Карондолет», «Питтсбург», «Сент-Луис» (флагман флэг-офицера Фута), «Луисвиллъ». Гравюра выполнена по рисунку контр-адмирала Генри Уэлка.

При обстреле форта Донельсона на Кумберленд-реке 14 февраля 1862 г. разорвался один 32-фунтовын снаряд в каземате броненосца «Карондолет», ранив несколько человек артиллерийской прислуги. Случай показал ненадежность конструкции старых гладкоствольных пушек и послужил поводом для начала замены на броненосцах гладкоствольной артиллерии нарезными пушками Парротта.

Следующим броненосцем постройки Джозефа Брауна стала «Индиана», могучий корабль значительно улучшенной по сравнению с более ранними речными броненосцами конструкции. Силовая установки и движители остались такими же. как на «Таскамбии», благодаря чему броненосец получился в меру скоростным и надежным. В носовом каземате «Индианы» стояли две 11-дюймовых гладкоствольных пушки Дальгрена на поворотных лафетах, за счет чего орудия могли вести огонь и по курсу, и по бортам. Во второго каземате меньшего размера, расположенном в корме, стояли две 9-дюймовые гладкоствольные пушки Дальгрена. Проект «Индианы» в значительной степени выполнил сам Браун, сумевший исправить собственные ошибки в предыдущих проектах. Все-таки и этот броненосец не стал свободным от ошибок, главной из которых стало отсутствие достаточного места для размещения экипажа в силу наличия гребного винта и его привода, из-за чего пришлось ограничить радиус действия корабля. Подобно другим кораблям Брауна, «Индиана» не отличалась прочностью, а на протяжении всего срока эксплуатации постоянно ремонтировалась.

«Чилликозе»

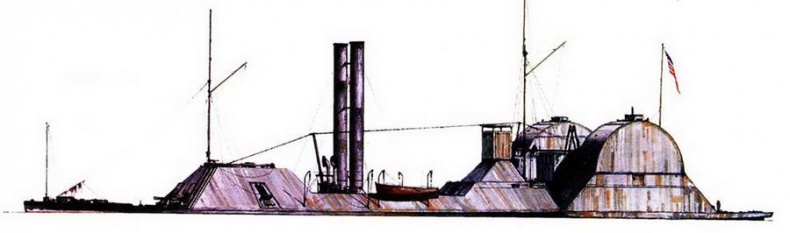

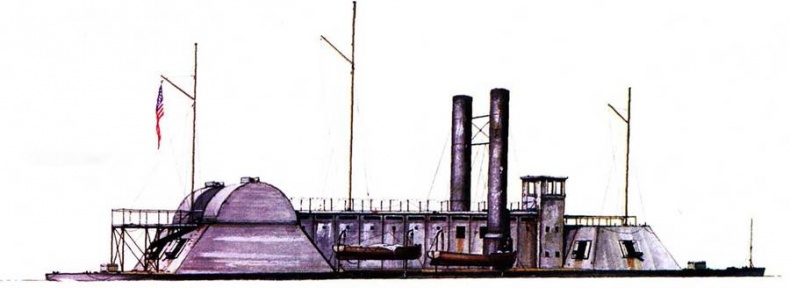

«Индианола»

Броненосец «Маунд Сиги» у Виксбурга, апрель 1863 г.

Прорыв сквозь дамбу Красной реки

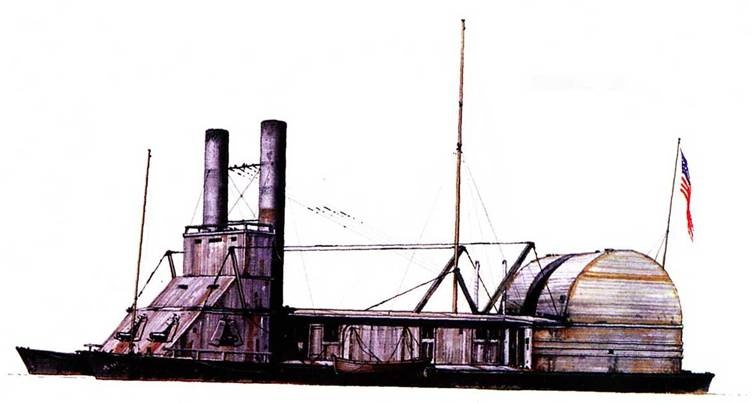

«Чоктау»

«Тускумбия»

«Бомбардировки и захват острова номер Десять на Миссисипи-реке, апреля 7-го дня, года от Р.Х. 1862», — цветная литография из Нью- Йоркского периодического издания 1862 г. Флотилия броненосцев северян обстреливает укрепления южан на острове. Слева направо: «Маунд-Сити», «Луисвилль», «Питтсбург», «Карондолет», «Бентон» (флагман), «Цинциннати», «Сент-Луис», деревянная канонерская лодка «Конестога».

Броненосец «Карондолет» типа «Сити» в бою с броненосцем южан «Арканзас» на реке Язу 15 июля 1862 г. Гравюра была впервые опубликована в книге контр-адмирала Генри Уэлка издания 1877 г. Уэлк командовал броненосцем северян в Ом памятном сражении, когда корабль получил повреждения, не совместимые с дальнейшей эксплуатацией.
