AN/APS-19 Rabomb

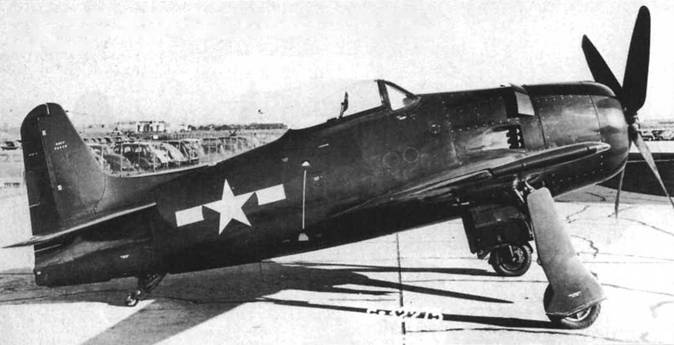

F8F-I (BuNo 95049) использовался фирмой «Грумман» как прототип для XF8F-2. На нем был установлен двигатель R-2800-30W, однако киль еще не был увеличен. 13 сентября 1947 года.

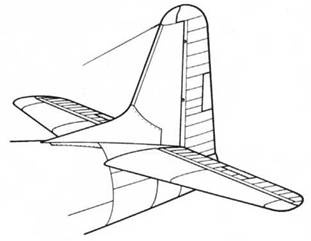

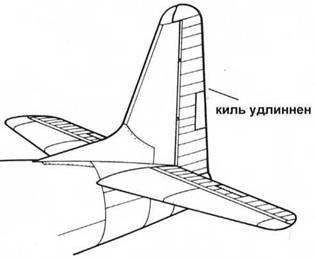

На этом F8F-2 уже был увеличен киль.

F8F-1

F8F-2

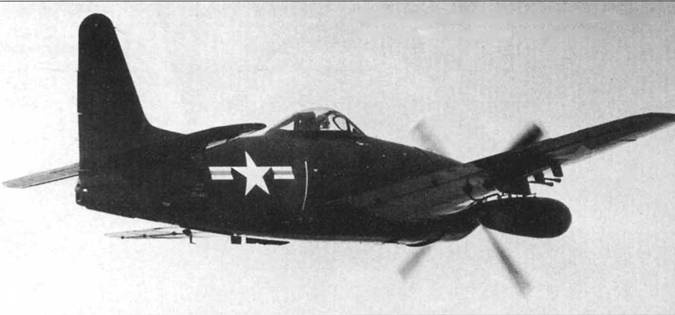

F8F-2N с радаром AN/APS-I9, установленным под крылом. Кроме того, пушки оснащены пламегасителями.

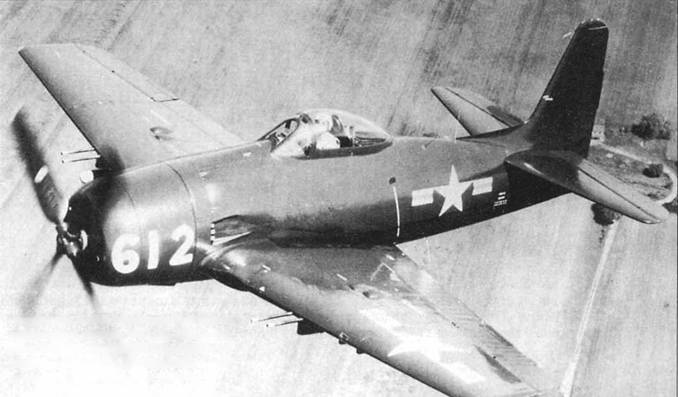

Новенький F8F-2 облетывается после сборки, Лонг Айленд, 1948 год. Последние три цифры BuNo (122612), нанесенные па капоте двигателя использовались в ходе испытаний и перегоночных полетов.

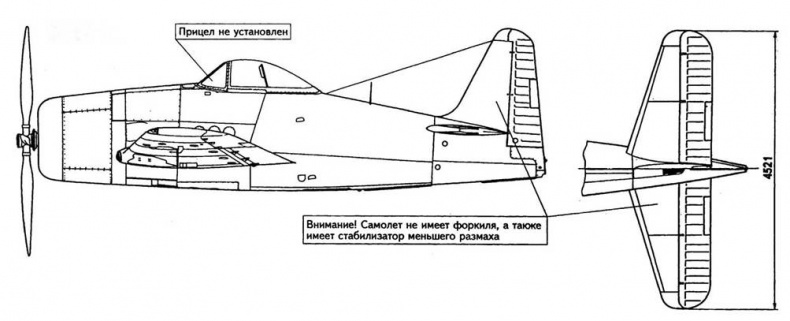

XF8F-1

F8F-1

(1-й предсерийный)

F8F-1

(ранних серий)

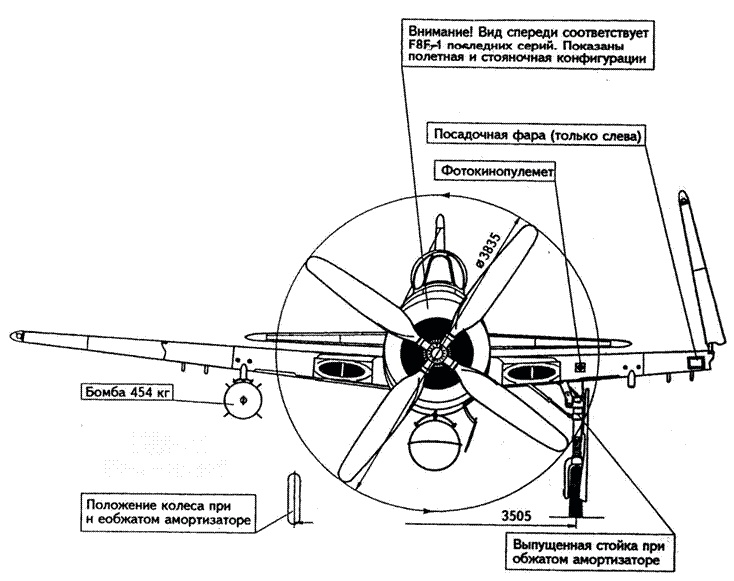

F8F-1

(вид спереди)

F8F-1B

F8F-1 (поздних серий)

F8F-2

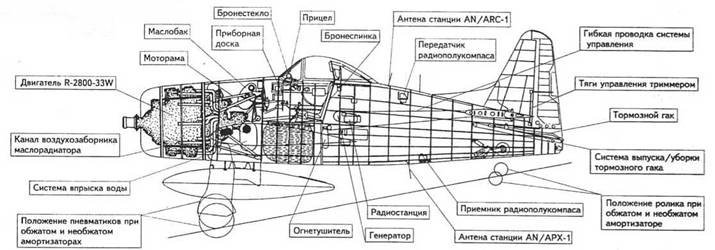

Компоновочная схема F8F-1

Хвостовое колесо f8f

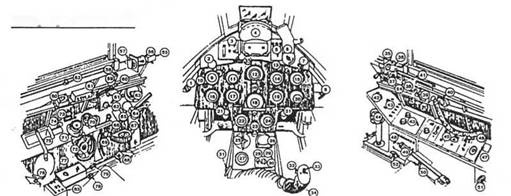

Интерьер кабины F8F

1 – кнопка запуска двигателя; 2 – управление нагнетателем; 3 – кнопки управления вооружением; 4 – прицел; 5 – переключатель "топливные баки/бомбы"; б – обдув лобового стекла; 7 – переключение воздушной защиты карбюратора; 8 – управление выпуском/уборкой шасси; 9 – управление радиовысотомером; 10 – сигнальная лампочка 'опасность – малая высота"; 11 – индикатор воздушной скорости; 12 – авиагоризонт; 13 – лампочки подсветки панели; 14 – вариометр; 15 – манометр; 16 – высотомер; 17 – магнитный компас; 18 – гирокомпас; 19 – индикатор крена и скольжения; 20 – тахометр; 21 – ручка перезарядки пушек; 22 – манометр давления топлива; 23 – управление жалюзями двигателя; 24 – индикатор температуры головок цилиндров; 25 – переключатель выработки баков; 26 – акселерометр; 27 – кнопка пуска ракет; 28 – кнопка включения насоса выработки ПТБ; 29 – манометр давления топлива; 30 – сигнальная лампочка "переход на резервное топливо"; 31 – кнопка сброса ПТБ; 32 – прерыватель пушечной стрельбы; 33 – переключатель сброса "ПТБ/бомбы"; 34 – переключатель пуска ракет; 35 – часы (завод 8 суток); 36 – карта проверки АЗС; 37 – управление открытием фонаря; 38 – манометр давления кислорода; 39 – регулятор подачи кислорода; 40 – индикатор подачи кислорода; 41 – бортовой рельс; 42 – вольтметр; 43 – распределительный электрощиток; 44 – система управления жалюзями; 45 – панель управления радиостанцией; 46 – кнопка уничтожения блока "свой-чужой"; 47 – кнопка включения радиовысотомера; 48 – электропанель управления тормозами; 49 – ручная гидропомпа; 50 – переключатель ручной гидропомпы; 51 – шланг кислородного бака; 52 – ручной бомбосбрасыватель; 53 – ручка открытия фонаря кабины; 54 – система управления автопилотом; 55 – включение агрегата впрыска воды; 56 – опора компаса; 57 – панель индикатора выпуска шасси; 58 – включение микрофона; 59 – переключение управления; 60 – управление шагом винта; 61 – регулятор обогащения смеси; 62 – РУД; 63 – управление охлаждением воздуха; 64 – управление выпуском шасси; 65 – манометр гидросмеси; 66 – управление фиксацией хвостового колеса; 67 – индикатор положение шасси; 68 – управление тормозным гаком; 69 – управление закрылками; 70 – управление триммером элерона; 71 – управление триммером руля направления; 72 – управление триммером руля высоты; 73 – управление тормозными щитками; 74 – управление створками радиатора; 75 – яшик для карт; 76 – управление наддувом топливного бака; 77 – корпус переключателя прицела; 78 – крепление шторок кабины; 79 – ручной бомбосбрасыватель; 80 – интерфалометр; 81 – управление фотокинопулеметом; 82 – кнопка фотокинопулемета; 83 – управление радаром (для F8F-2N).

Список сохранившихся в виде памятников F-8F «Биркэт»
