Истребительная эскадрилья КМП VMF

Разведывательная эскадрилья КМП VMO

Корректировочная эскадрилья КМП VMS

Корректировочно – бомбардировочная эскадрилья КМП VMSB Эскадрилья обслуживания КМП VMJ

Разведывательная эскадрилья VO

Патрульная эскадрилья VP

Корректировочная эскадрилья VS

Транспортная эскадрилья одномоторных машин VG Тренировочная эскадрилья VN

Торпедная эскадрилья VT

Эскадрилья обслуживания VJ

Транспортная эскадрилья обслуживания VJR

Корабельные авиационные группы морской авиации США на 7 декабря 1941 года

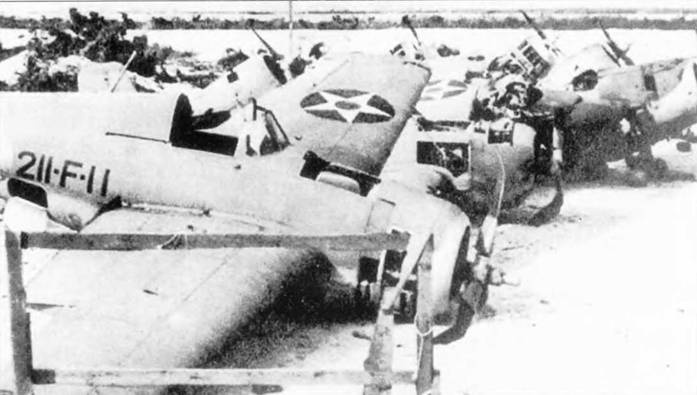

Несколько разбитых «Грумман» F4F-3 из VMF-211 на острове Уэйк после того как он был оставлен американцами 23 декабря 1941 года. Это фото хорошо известно благодаря японским СМИ. Самолеты эскадрильи базировались на острове с 30 ноября 1941 года. Коды эскадрильи от 211- F-1 до 211-F-12 – черные.

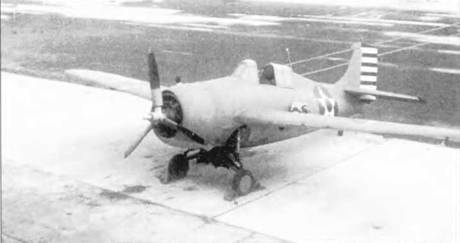

«Грумман» F4F-4 «Уйлдткэт» авиабазе NAS Pensacola, начало 1942 года. Покрашен стандартно (серо-синийсветло-серый). Семь красных и шесть белых полос нанесены на киле. На крыле лежит парашют пилота.

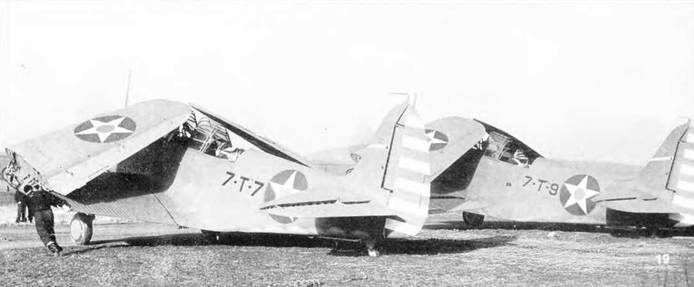

Два TBD-1 «Девастайтор» из эскадрильи VT-7 – 7-Т-7 и 7-Т-9 – на английской авиабазе Flossiemouth, Англия, апрель 1942 года. Торпедоносцы находятся на земле, пока их авианосец – «Уосп» USS WASP (CV-7) – был занят на переброске «Спитфайров» на Мальту. Оба самолета покрашены согласно Директиве от 5 января 1942 года. Тринадцать традиционных полос стали наноситься на хвостовое оперение, а познавательные знаки вернулись на свои стандартные позиции. Разделительная линия камуфляжа на 7-Т- 7 нестандартная и отмечена еще по крайней мере на одном из TBD из VT-S.

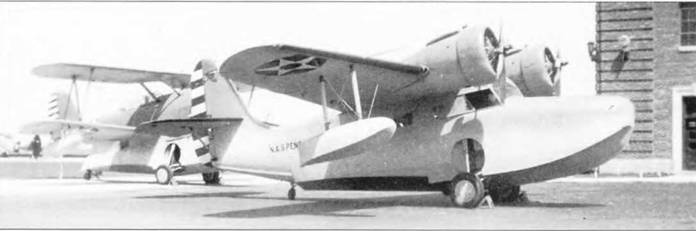

«Грумман» JRF-l Goose на авиабазе NAS Pensacola, начало 1942 года. Переход между цветами – мягкий. Надпись NAS PENSACOLA нанесена черним на фюзеляже. Вдалеке можно разглядеть J2F Duck.

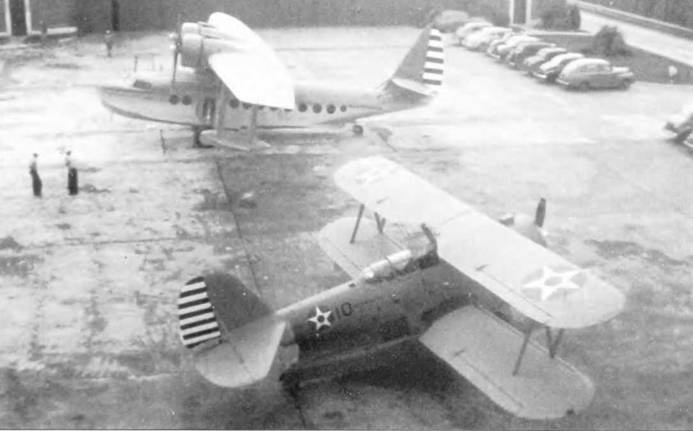

«Сикорский» JRS-1 на авиабазе NAS PENSACOLA, подпись черная. На фюзеляже нет опознавательных знаков. Рядом стоит «Грумман» J2F-S Duck (10). На самолете красно-белые полосы и 03 на шести позициях. Обе машины использовались в качестве связных и транспортных на авиабазе Флорида.

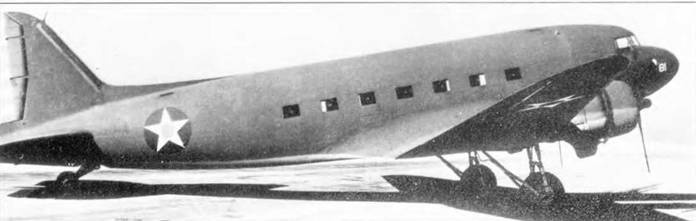

«Дуглас» R4D-3 (81) передай Корпусу Морской Пехоты в начале 1942 года. Это был один из 20 С-зЗ «Скайтрупер», поставленных в рамках неосуществленного контракта VSAAF. Таким образом R4D-3 сохранил камуфляж армейской авиации: верх серо-зеленый (NS Olive Drab (FS34087), низ – средне-серый (NS Neutral Gray (FS36173). Красно-белые полосы нанесены не на все хвостовое оперение. Номер на носу – белый.

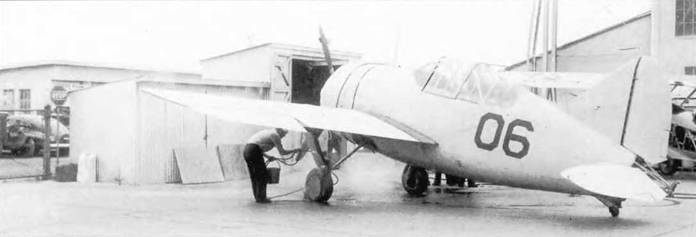

Авиационные механики обслуживают F2A-2 (06), который использовался для тренировочных полетов на авиабазе NAS Miami, начало 1942 года. «Буффало» остался полностью светло-серым, что не удивительно для тренировочных машин.

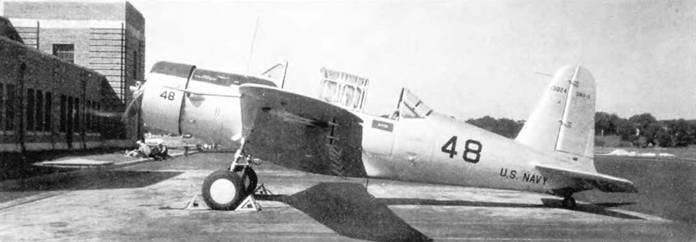

«Вулти» SNV-1 «Вэлиант» (48, BuNo 03024) на авиабазе NAS Pensacola, начало 1942 года. Тренировочный самолет покрашен полностью алюминиевой краской (G Aluminum (FS17178), верхние поверхности – оранжево-желтые (G Orange-Yellow (FS13538)). Под кабиной – красный прямоугольник, который обозначает месторасположение огнетушителя в случае экстренной посадки. SNV-1 является морским аналогом армейских ВТ-13А.

Этот самолет для штурманской подготовки «Норт Америкен» SNJ-3 принадлежит эскадрильи VMD-254, авиабаза NAS San Diego, 15 апреля 1942 года. Полностью алюминиевый самолет с орнжево-желтыми верхними поверхностями и черной антибликовой полосой. Фюзеляжная и крыльевые полосы – зеленые (G {Pillow Green (FS14187), что обозначает самолет для штурманской подготовки. Опознавательные знаки нанесены на шести позициях, кроме того, присутствуют красно-белые полосы на хвостовом оперении.

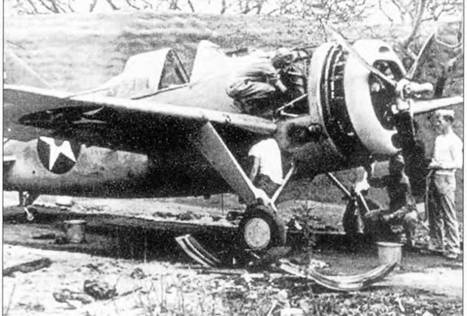

Фотограф КМП Клей Янссон (Clay Jansson) сфотографировал этот F2A-3 на авиабазе КМП Эва на Гавайях в апреле 1942 года. Самолет принадлежал VMF- 221, привлеченной для ПВО Гавайских островов. Механики сняли панели для доступа к двигателю. Камуфляж стандартный – серо-голубойсветло серый.
