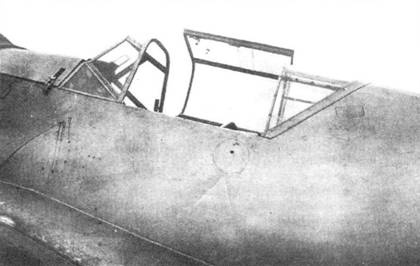

Фонарь кабины Bf. 109B-1, вид с левого борта.

Bf. 109E Вернера Мельдерса, на киле видны отметки о семи победах в воздушных боях.

В течение первых недель боев была срочно сформирована 2-я группа 52-й истребительной эскадры, получившая Bf.109D-1 из I/ZG 1 вскоре после перевооружения на Bf.109E. Несмотря на снятие истребителей серии D с вооружения истребительных эскадр и эскадр «охотников», боевая карьера самолета на этом не закончилась.

Летом 1939 была сформирована эскадрилья ночных истребителей 10.(Nacht)/JG 26, предназначенная для выработки тактики ночного перехвата. Первоначально это подразделение было вооружено Аг 68 и Bf.109B, а позже получило Bf.109C. К концу августа 1939 г была сформирована вторая такая эскадрилья 10.(Nacht)/JG 2, получившая Bf.109C. В ноябре 1939 г 10.(Nacht)/JG 26 была перебазирована в Йегер, в Восточном Фризланде. Там она вошла в состав истребительной авиации области Гелиголанд Бигхт под командованием Карла Шумахера. В состав этих сил входили Bf.109E из II/JG 77, Вf.109С из II/ JG 186 (которая действовала в составе 77-й эскадры в качестве третей группы), Вf.109В и Вf.109Е из II/ZG 1, Bf.11 °C из I/ZG 76 — все это, так называемая, эскадра «Шумахер». До конца года 10.(Nacht)/ JG 2 была дополнена II.(Nacht)/JG 2 с Bf. 109D-1. Эти две эскадрильи были сведены в IV/JG 2 и в феврале 1940 г были переведены в область Гелиголанд Бигхт. Там группа получила третью эскадрилью — 10.(Nacht)/JG 26 (к тому времени перевооруженную на Bf.109D-1). Bf.109D-1 использовались в ПВО северной Германии до середины 1940 г, после чего они окончательно были сняты с вооружения.

Воздушный винт Bf. 109D.

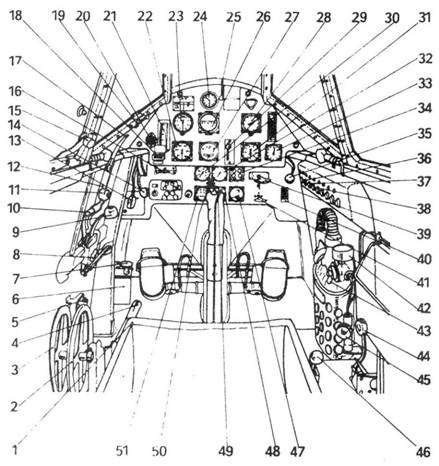

Кабина Bf.109 D-1

I. Кресло пилота. 2. Штурвальчик перекладки угла установки стабилизатора. 3. Штурвальчик управления закрылками. 4. Ручка регулирования высоты кресла пилота. 5. Указатель положения стабилизатора. 6. Регулятор впрыска топлива в двигатель. 7. Помпа подкачки топлива в двигатель. 8. Перекрывной топливный кран. 9. Рычаг управления выпуска шасси. 10. Рычаг переключения управления двигателем на полный газ. 11. Рычаг управления двигателем. 12. Таблица данных запуска двигателя. 13. Рычаг управления системой охлаждения двигателя. 14. Предохранительный рычаг пулемётов. 15. Рычаг замка фонаря кабины. 16. Тумблер запуска двигателя. 17. Рычаг аварийного сброса фонаря. 18. Сигнализатор обогрева кабины. 19. Замок открытого положения форточки. 20. Выключатель электросистемы. 21. Выключатель зажигания. 22. Указатель скорости. 23. Указатель высоты. 24. Часы. 25. Рычаг включения вентиляции кабины. 26. Авиагоризонт. 27. Указатель крена. 28. Указатель давления. 29. Ручка перекладки угла атаки винта. 31). Указатель остатка топлива. 31. Указатель оборотов двигателя. 32. Указатель расхода масла. 33. Вариометр. 34. Индикатор положения шасси. 35. Рычаг ручной помпы топлива. 36. Панель контрольных ламп. 37. Выключатель контрольных ламп. 38. Выключатель обогрева кабины. 39. Рычаг уборки и выпуска шасси. 40. Механический указатель положения шасси. 41. Рычаг аварийного выпуска шасси. 42. Кислородный прибор. 43. Регулятор подачи кислорода. 44. Топливный перекрывной кран. 45. кислородный перекрывной кран. 46. Регулятор педалей ножного управления. 47. Указатель температуры охлаждающей жидкости. 48. Выключатель указателя температуры масла. 49. Указатель температуры масла. 50. Лампа аварийного остатка топлива. 51. Топливомер.

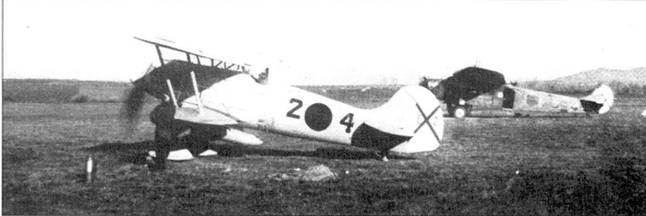

Истребитель-биплан Не-51, ни смену которому пришел Bf. 109.

В ряде аспектов Bf.109D был отличным боевым самолетом, и эти качества в основном перешли к Bf.109Е. выпускавшимся в большом количестве. Всего было выпущено меньше 200 истребителей с двигателями DB 600. Три Bf. 109D-1 вместе с тремя Не 112В-1 были представлены для выбора венгерским ВВС, которые заказали 40 Bf.109E, но этот контракт так и не состоялся.

Вооружение: 1 20-мм пушка MG FF/M со 160 снарядами на ствол и 2 7.9-мм пулемета MG 17 с 500 патронами на ствол.

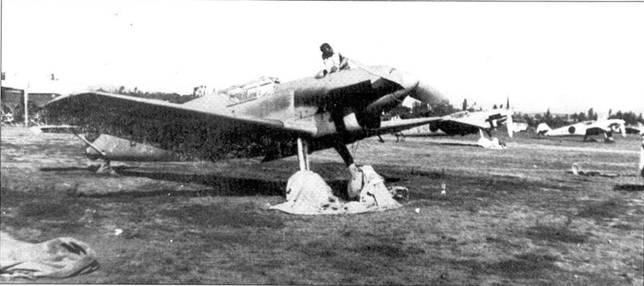

Подготовки Bf.109B-1 из 2.J/88 к боевому вылету.

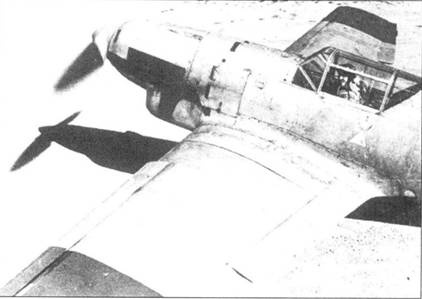

Французский летчик Константин Розанов в кабине Bf.109B-1.
