Находятся в армии и самые тяжёлые машины этого модельного ряда — балластные тягачи U2450 L6x6, способные перевозить на прицепной платформе даже танки Leopard. На базе этого шасси создано немало образцов специализированной техники и САУ.

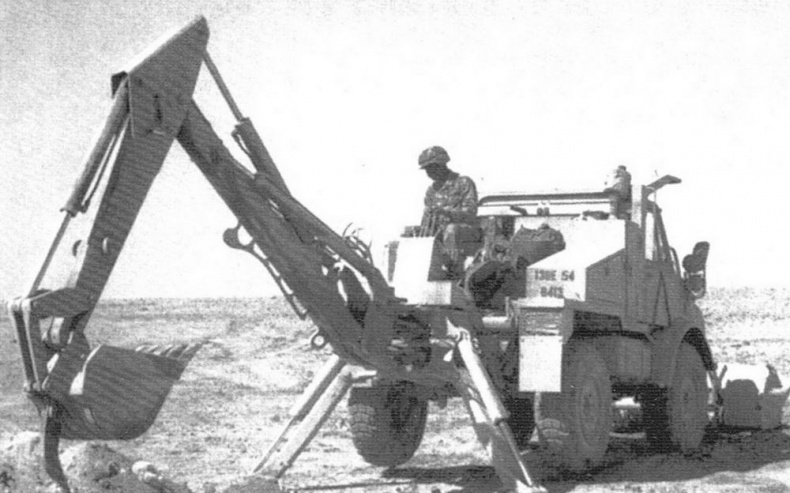

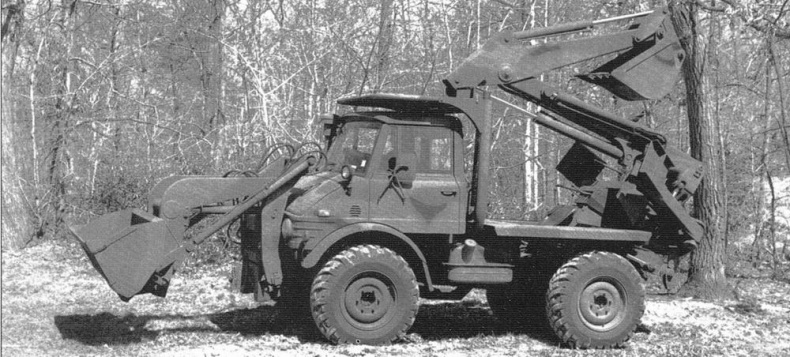

Американские армейские экскаваторы на шасси Unimog. Такие машины были закуплены США в Германии для проведения операции «Буря в пустыне». 1991 г.

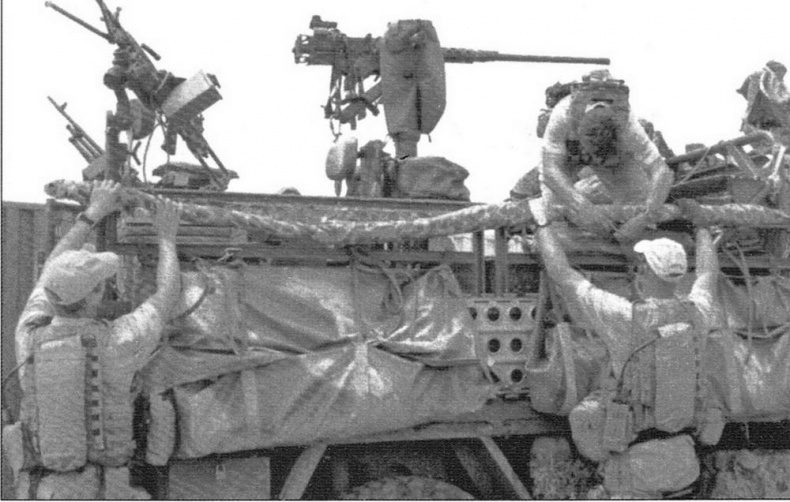

Бельгийский армейский Unimog, вооружённый тремя пулемётами, установленными на турелях в кузове

Бронетранспортёр Rheinstahl-Henschel/Daimler-Benz UR-416

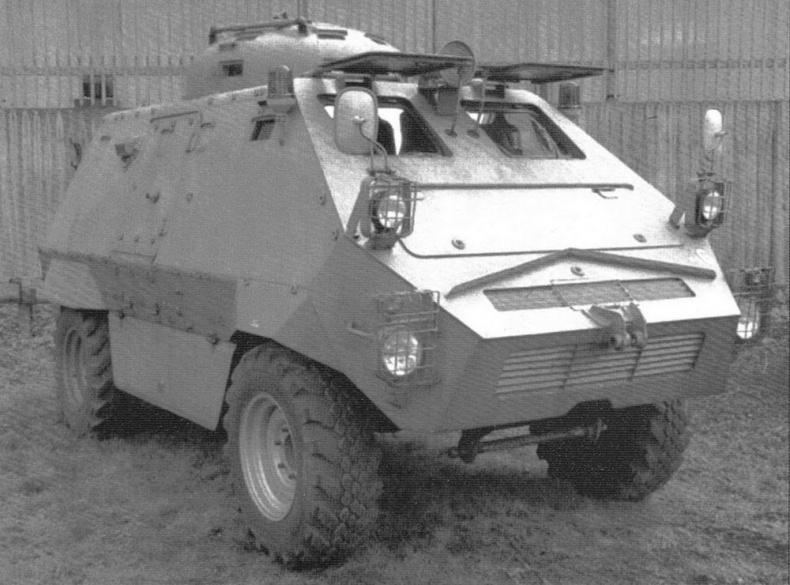

Лёгкий бронеавтомобиль бундесвера UR-416 с башней. 1969 г.

Первым двухосным послевоенным БТР, разработанным в ФРГ, стал UR-416. Двигатель, шасси, подвеску колёс и трансмиссию проектировала фирма Daimler-Benz, бронекорпус — концерн Rheinstahl-Henschel.

На вооружение бундесвера бронетранспортёр поступил в 1969 г. Внешне он напоминал немецкие полугусеничные транспортёры времён Второй мировой войны.

Компоновка машины соответствовала классической схеме базового «Унимога»: мотор впереди, за ним — место водителя, за водителем — отделение десанта.

Толщина броневых листов корпуса везде одинакова — 6 мм; она защищала от бронебойных пуль калибра 7,62 мм. По бортам боевого отделения располагалось по четыре амбразуры с бронезаслонками для наблюдения и стрельбы из личного оружия. Посадка и высадка экипажа и солдат десанта происходили через сдвижные двери по бортам (имелись варианты с двухсегментными дверями, где нижний сегмент откидывается вниз, верхний — в сторону) и большой прямоугольный люк в задней части крыши корпуса.

В центре крыши находился круглый люк, перед которым устанавливалась пулемётная турель, причём предусматривалась возможность монтажа вместо люка вращающейся башни. Ходовая часть машины полностью соответствовала «унимогам», обеспечивая бронетранспортёру хорошую проходимость по пересечённой местности. Стандартные колеса 12,5x20” оснащались дополнительным металлическим бандажом. В случае, если шины оказывались прострелены и камеры выпустили воздух, можно было без помех преодолеть расстояние до 80 км на бандажах.

Серийные модификации UR-416

UR-416APC — бронетранспортёр для перевозки, кроме двух человек экипажа, ещё восьми солдат. Выпускался с двумя пулемётами: для обстрела наземных целей и с зенитным. В первом случае — углы обстрела по азимуту ограничивались сектором ±115°, во втором — обстрел по азимуту круговой; по углу возвышения — от-10° до +75°. Базовый вариант машины не являлся амфибийным, но на его основе выпускался плавающий вариант MTW-S.

UR-416 Scout — лёгкая бронемашина (толщина брони 6 мм), вооружённая одним или двумя 7,62-мм пулемётами в одноместной башне с круговым обстрелом по азимуту и с углом возвышения от -6° до +60°. Экипаж машины — три человека: командир, водитель, стрелок. Бронемашина имела ещё четыре варианта вооружения:

— в башне 20-мм пушка Rheinmetall Rh-202 с боезапасом 520 снарядов;

— в башне 90-мм пушка «Мекар» с ограниченными углами обстрела (по азимуту — 16° влево, 14° — вправо; по углу возвышения — от -8° до +15°), боезапас 20 снарядов;

— с ПТУР Cobra, боезапас 10 ракет;

— с ПТУР TOW, боезапас 10 ракет. UR-416 — командно-штабная машина.

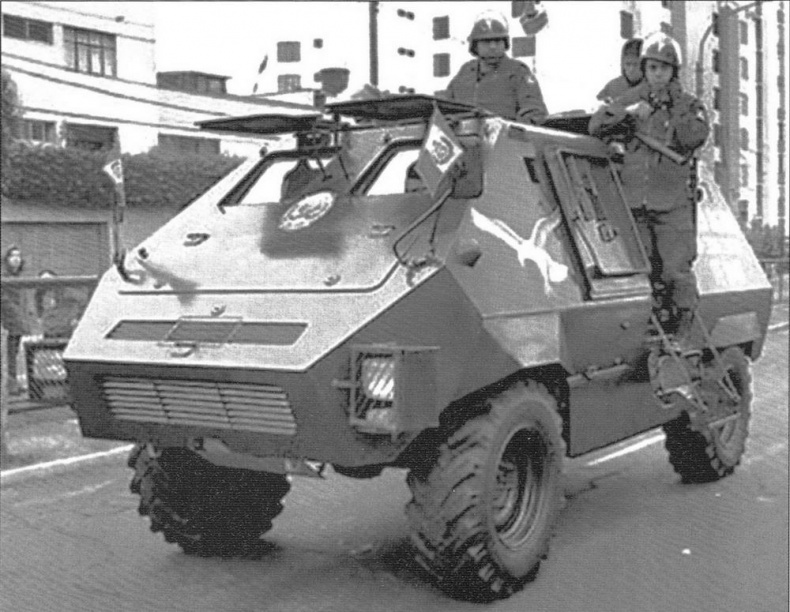

Бронетранспортёр UR-416 армии Перу для перевозки личного состава

Основное место в её боевом отделении занимали стол для топографических карт и стойка радиоаппаратуры. Экипаж машины — четыре человека: командир, водитель и два офицера-оператора. UR-416 — санитарная машина. Основная её задача — доставка раненых с поля боя в медпункт. Размещались восемь сидячих раненых или четверо раненых на носилках. UR-416 — ремонтно-эвакуационная машина с краном грузоподъёмностью 500 кг, гидравлическим подъёмником грузоподъёмностью 1500 кг и лебёдкой с тяговым усилием от 2000 до 4000 кг.

Благодаря утилитарности и простоте обслуживания бронетранспортёр получил широкое распространение. Количество БТР UR-416, находящихся на вооружении разных стран по данным на август 2006 г.: Аргентина (40 единиц), Венесуэла (20), Германия (50), Греция (15), Зимбабве (36), Испания (25), Катар (20), Кения (52), Мадагаскар (5), Марокко (55), Пакистан (454), Перу (225), Сальвадор (8), Саудовская Аравия (100), Того (30), Турция (34), Эквадор (5). Итого: 1174 бронетранспортёра.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БТР UR-416

ЭКИПАЖ, чел.: 2 + 8 солдат десанта.

МАССА, кг: 7600.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм:

длина 5200,

ширина 2260,

высота 2240.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 85.

ЗАПАС ХОДА, км: 700.

Бронетранспортёр Thyssen-Henschel ТМ-170

В 1977 — 1978 гг. конструкторы фирмы Thyssen-Henschel разработали три типа новых БТР — ТМ-90, ТМ-125 и ТМ-170. Машины были спроектированы на базе трёх разных шасси Unimog и отличались друг от друга размерами, формой корпуса и капота. Выбор был сделан в пользу ТМ-170. С 1984 по 1996 г. выпустили 121 бронемашину. Часть из них находилась в пограничных войсках и полиции.

Экипаж машины — два человека: командир и водитель, в десантном отделении могли разместиться до 10 солдат с полным снаряжением.

Корпус ТМ-170 — сварной, из стальных бронелистов, обеспечивающих защиту от пуль калибра 7,62 мм. При установке водомётных движителей машина развивала на плаву скорость до 10 км/ч.

Компоновка бронетранспортёра такая же, как у базового грузовика.

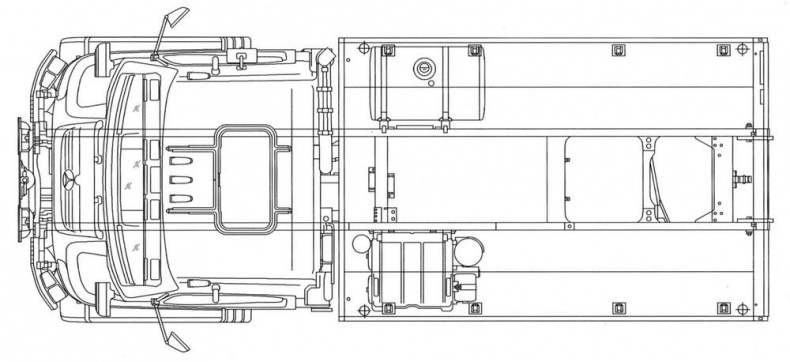

Длиннобазный Unimog U500, 2005 год

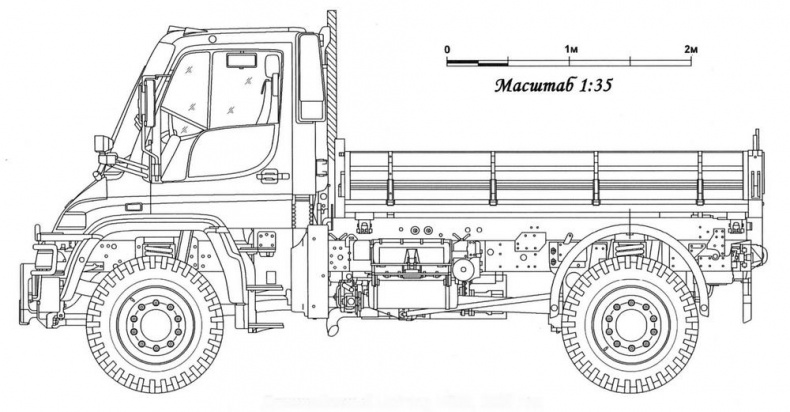

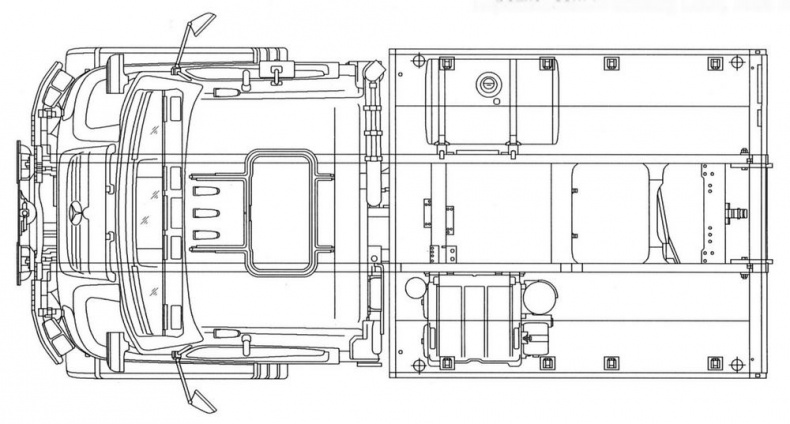

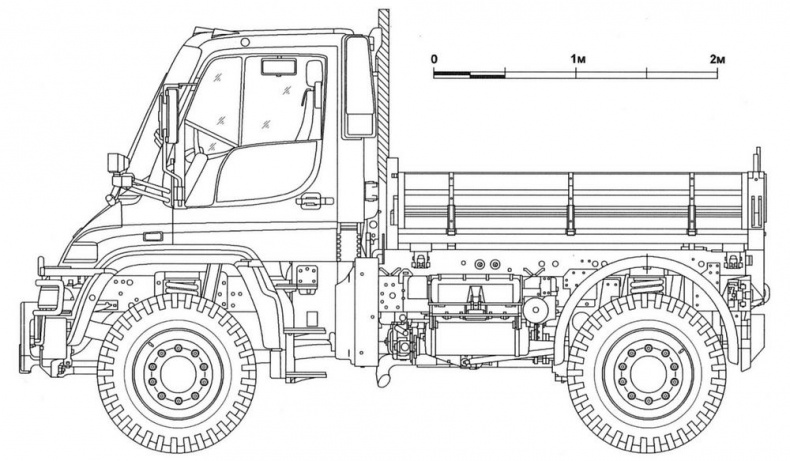

Короткобазный Unimog U500, 2005 год
