Вооружение всех трёх крейсеров дополняли по две 76-мм зенитные пушки образца Mk.l с боекомплектом 160 выстрелов на орудие, по две обычные 47-мм салютные пушки Гочкиса и по 5 пулеметов.

Первоначально торпедное вооружение каждого из трёх крейсеров состояло из двух бортовых подводных 533-мм торпедных аппаратов впереди барбета башни “А” с общим боекомплектом 10 торпед. Как и “Ринауи”, “Глориес” успешно стрелял из подводных торпедных аппаратов на полной скорости. Но на практике это не использовали. Это было вызвано тем, что, хотя на “Глориесе” удавалось выпускать торпеды из своих подводных аппаратов на полной скорости, всё же при этом его скорость хода ограничивали 23 уз., поскольку иначе направляющая балка сильно изгибалась под действием давления набегающей воды.

Известно, что в этот период британский военно- морской флот отличался явной переоценкой эффективности вооружения кораблей торпедным оружием. Так же, как и на крейсерах четвёртого поколения, в 1917-18 гг., после вступления в строй, уже в ходе боевой деятельности на “Корейджесе” и “Глориесе” существенно усилили торпедное вооружение.

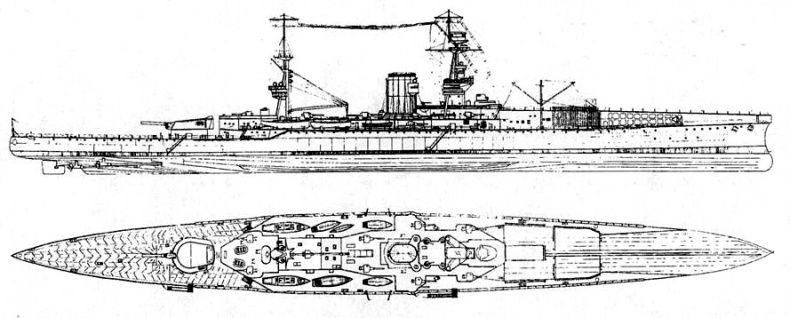

Линейный крейсер “Фьюриес”. 1917 г. (наружный вид и вид сверху) Из книги R.A. Burt British Battleships of worldwar one. Annapolis. 1986.

На “Глориесе” дополнительно установили шесть сдвоенных (всего 12 труб) неподвижных надводных 533-мм торпедных аппаратов, из которых два сдвоенных расположили на верхней палубе побортно перед грот-мачтой и четыре сдвоенных побортно впереди и позади кормовой башни. Общий боекомплект увеличился до 22 торпед, но запасных торпед не имелось.

На “Корейджесе” установили только два сдвоенных надводных 533-мм торпедных аппарата побортно перед грот-мачтой. Вместо кормовых пар торпедных аппаратов на нём начали устанавливать оборудование для постановки мин, поскольку в апреле 1917 г. крейсер решили временно переоборудовать в минный заградитель.

Для постановки мин с кормы по квартердеку “Корейджеса” на короткий период установили четыре ряда минных рельсовых путей, получивших название “хлопучий перекрёсток”. Корабль мог принимать 222 мины “Бритиш Элия” или 202 типа H-II, но ставить их ему никогда не приходилось, а “Глориес” под такое вооружение так и не начали переоборудовать. 23 ноября 1917 г. вышло распоряжение демонтировать рельсы и с “Корейджеса”.

На “Фьюриесе” количество и расположение торпедных аппаратов было такое же, как на “Корейджесе”.

В начале 1918 г. на “Корейджесе” и “Глориесе” над обеими орудийными башнями смонтировали взлётные площадки для колёсных самолётов. Они несли по одному “Струттеру” на платформе башни “А” и по одному “Кемелу” на платформе башни “Y”.

Требование адмирала Д. Фишера забронировать новые корабли по типу лёгких крейсеров поставило их вне всяких стандартов, позволяющих расценивать новые крейсера как “броненосное судно”. Бронирование “Корейджеса” и “Глориеса” существенно отличалось от типового бронирования предшествующих линейных крейсеров. На этих крейсерах впервые применили так называемую броню НТ (High Tensile). Эта высокоупругая сталь, благодаря своим свойствам, должна была не отражать попадающие снаряды, а просто преждевременно приводить в действие их взрыватели. Энергию взрыва снаряда, в этом случае разорвавшегося внутри корпуса корабля непосредственно сразу за пробитой броней, должна была поглотить система удлиненных, легко бронированных переборок. Таким образом защищались погреба боезапаса, котлы, турбины, дымоходы и вентиляционные устройства.

Бронирование корпусов “Корейджеса” и “Глориеса” выполнили в лучших традициях лёгких крейсеров. Броневой пояс, обеспечивающий основную защиту бортов корпуса, образовали установкой 51-мм броневых плит стали высокого удельного сопротивления на наружную 25-мм обшивку корпуса, что давало право опубликовать цифру 76 мм. На самом деле бронирование могло выдержать попадания только снарядов среднего калибра. Броневой пояс проходил между концевыми барбетами, возвышаясь верхней кромкой над ватерлинией при нормальном водоизмещении на 7,01 м. При этом плиты пояса уходили ниже ватерлинии на 1,37 м. Общая ширина броневого пояса составляла 8,38 м, таким образом броневой пояс прикрывал значительно большую площадь борта, чем на предыдущих поколениях линейных крейсеров.

Далее в носовую оконечность проходил более тонкий 51 -мм броневой пояс, шедший от барбета башни “А” к носовой поперечной переборке между верхней и нижней палубами. Носовая 51-мм поперечная переборка проходила наклонно и прикрывала края 51 -мм броневого пояса, целиком уходя внутрь бронирования борта. От передней стенки барбета башни “А” к бортам между верхней и нижней палубами шла 76-мм поперечная переборка. Такая же кормовая 51-мм поперечная переборка имелась и у барбета башни “Y”. Ещё одна 76-мм броневая переборка замыкала концы 76-мм броневого пояса в корме.

Согласно Burt [3], орудийные башни имели толщину лобовой броневой плиты 229 мм, задней стенки 279 мм (согласно Conway [1] и Braer [4], соответственно, 279 мм и 330 мм), боковых стенок 178 мм, крыши 108 мм. Командирские колпаки на крышах башен заменили амбразурами, вырезанными в лобовой плите башни.

Барбет башни “А” имел толщину 178-152 мм над верхней палубой, уменьшалась между верхней и главной палубами до 102 мм, между главной и нижней палубами до 76 мм. Барбет башни “Y” имел толщину 178-152 мм над верхней палубой и 76 мм от главной палубы и ниже.

Первоначально передняя боевая рубка имела толщину бронирования стенок 178 мм. Но затем её увеличили до обычных 254 мм, настила пола 76 мм, основания и крыши 51 мм. Толщина стенки коммуникационной трубы, идущей вниз из передней боевой рубки, составляла 76 мм. Бронирование поста управления стрельбой центральной наводки, расположенной на крыше передней боевой рубки, выполнили из 152-мм плит, крыши – 76-мм.

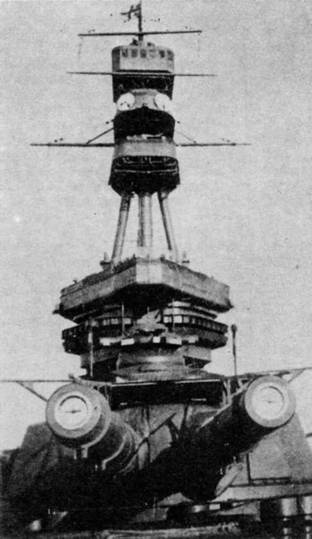

Носовые 381-мм башни главного калибра на линейном крейсере “Корейджес”. 1918 г.

Бронирование стенок кормовой рубки управления торпедной стрельбой выполнили толщиной 76 мм, её крыши 19-38 мм, стенки коммуникационной трубы 51 мм.

Корпус корабля по высоте разделили четырьмя палубами (полубака, верхнюю, главную, нижнюю) и настилом двойного дна. Горизопталыюе бронирование обеспечивало различную степень защиты палубы на различных её участках.

Палуба полубака от барбета башни "А” и до барбета башни “Y” имела толщину бронирования 19-25,4 мм, но в средней части корпуса её забронировали только в районебортов.

Верхнюю палубу покрыли 25,4-мм броневыми листами на участке от носовой поперечной переборки до барбета башни “Y”. Остальная часть верхней палубы была небронирована.

Первоначально главная(бронированная)палуба имела толщину 19 мм в плоской части и 25,4 мм на скосах, но после Ютландского боя над погребами боезапаса её толщину увеличили до 44,5-51 мм, дополнительно уложив 25,4-мм броневые плиты. В результате водоизмещение крейсеров возросло на 116 т.
