Бронирование артиллерии было заметно усилено по сравнению с «Кинг Джордж V» - в соответствии с требованиями противостоять 406-мм снарядам. Прежней (150 мм) осталась только крыша, тогда как лицевая плита стала иметь толщину 374 мм вместо 324 мм, боковые - 254 мм вместо 224 мм, и задняя - 224 мм вместо 174 мм (в последнем случае увеличение толщины диктовалось исключительно соображениями балансировки; задняя плита по-прежнему выполнялась из незакаленной стали). На «лайонах» сохранилась характерная, введенная впервые на «Кинг Джордж V» прямоугольная форма башен, очень технологичная, но не идеальная с точки зрения максимальной сопротивляемости.

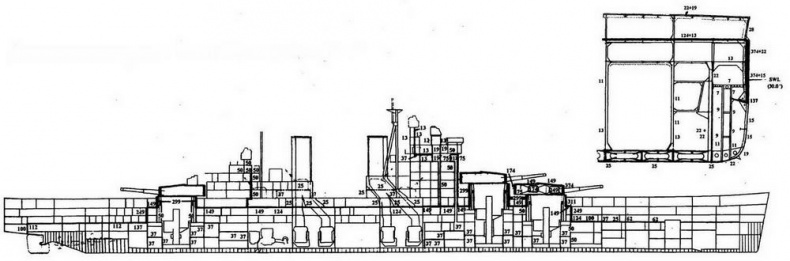

Продольный разрез и мидель линейного корабля «Лайон»

Несколько усилены были и барбеты, которые по-прежнему сохранили «лоскутную» систему бронирования, доведенную на «Лайоне», пожалуй, до предела. Все 3 барбета отличались друг от друга по распределению брони, причем в пределах одного цилиндра имелось 8 (!) секторов разной толщины. Общая концепция максимальной экономии веса сохранилась: секторы, прилегающие к диаметральной плоскости, где барбеты экранировались другими барбетами, надстройками или корпусом, были наименее толстыми (305 мм в пределах 15 - 20° на каждый борт), постепенно увеличиваясь в толщине на следующих 25 - 30°. до 325 - 338 мм и достигая но боковых поверхностях своей предельной толщины (338 мм в случае возвышенной башни и 374 мм - на концевых). Защита возвышенного барбета, наиболее подверженного действию снарядов противника, была более однородной (338 мм в секторе от 65° до 135°. на каждый борт), хотя из соображений «верхнего веса» ее максимальную толщину пришлось ограничить. Ниже главной броневой палубы броня цилиндров уменьшалась до кольцевых противоосколочных переборок.

Несколько усилилась и защита вспомогательной артиллерии (38 мм вертикальные стенки и 25 мм крыша), хотя по-прежнему она оставалась практически незащищенной от прямых попаданий любых орудий, начиная с пушек эсминцев.

В общем броневая защита «лайонов» действительно была усилена по сравнению с «Кинг Джордж V», хотя и чисто экстенсивным путем, за счет утолщения брони. Однако главные недостатки предшествующего типа, связанные с противоторпедной защитой, оказались почти полностью воспроизведенными в новом проекте. Сохранилась как сама концепция трехслойной защиты (приемлемая в принципе), так и ее воплощение (явно неудовлетворительное). Англичане оправдывают малую ширину ПТЗ и слабую главную противоторпедную переборку ограничениями, связанными с геометрическими размерами (шириной корабля и объемами турбин И котлов) и весовыми соображениями, но это в принципе не меняет дело. Улучшения по сравнению с «Кинг Джордж V» выглядят чисто косметическими. Ширина ПТЗ в пределах цитадели менялась от 3,35 в районе носовой башни (всего на 30 см больше, чем у «Кинг Джордж V») до примерно 4 м в середине корпуса. Максимальной ширины подводная защита достигала по бокам от возвышенной башни «В» (4,35 м, также на 0,3 м больше чем у «кинг Джорджей»). В последних проектных проработках конструкторы по возможности устранили такие дефекты, как слабая переборка, ограничивающая ПТЗ сверху, но даже в наиболее «продвинутом» варианте способность противостоять торпедам с зарядом ТНТ в 454 кг более чем сомнительна. Критическим оставалось требование ограничения, ширины корпуса, вызванная необходимостью прохода Панамским каналом и размерами доков. Сами кораблестроители прекрасно сознавали порочность и половинчатость мер. Глава отдела кораблестроения, С.Гудолл, приводит по этому вопросу цитату из доклада, подготовленного сразу после окончания 1-й мировой войны:

«Чтобы отдел кораблестроения Адмиралтейства мог действительно создавать наилучшие проекты новых линейных судов, можно настоятельно рекомендовать в максимальной степени снять те ограничения по ширине корпуса, на которые кораблестроителям приходится постоянно обращать внимание.»

Как можно видеть, требование инженеров осталось без должного внимания и 20 лет спустя, вследствие чего британские корабли так никогда и не достигли той степени защиты от подводных взрывов, которой могли похвалиться их немецкие оппоненты.
