Танк Т-62 имеет классическую компоновку с кормовым расположением трансмиссии. Внутри его корпус делится на три отделения: управления, боевое и силовое.

Отделение управления размещено слева в носовой части корпуса танка. В нем находится сиденье механика-водителя, перед которым на днище корпуса установлены рычаги управления планетарными механизмами поворота и педаль подачи топлива. На верхнем наклонном листе носовой части корпуса перед сиденьем расположены педали управления главным фрикционом и остановочными тормозами. В отделении управления, кроме того, находятся: курсоуказатель, щиток контрольных приборов, стеллаж аккумуляторных батарей, органы управления системой питания двигателя, баллоны со сжатым воздухом и аппаратура воздушного запуска двигателя, часть боекомплекта спаренного пулемета, ящик с ночным прибором ТВН-2, пенал ЗИП электрооборудования и другие приборы и снаряжение.

Над сиденьем в крыше корпуса имеется люк механика-водителя. К стакану штока крышки люка крепится концевой переключатель блокировки поворота башни при открытом люке. Перед люком установлены два призменных прибора наблюдения с пневможидкостной очисткой верхних стекол, сигнальные лампы выхода ствола пушки за пределы ширины танка и створчатые фонари освещения. Позади сиденья механика-водителя в днище корпуса расположен люк запасного выхода. Между стеллажом аккумуляторных батарей и правым бортом корпуса находятся два бака-стеллажа; в носовой части корпуса перед ними — передний топливный бак.

Боевое отделение занимает среднюю часть корпуса и башню. В последней установлена 115-мм гладкоствольная пушка, на которой справа укреплен спаренный пулемет. Слева от пушки размещены сиденья командира и наводчика. Перед наводчиком установлены пульт управления стабилизатором, поворотный механизм с курсоуказателем, прицелы, прибор наблюдения ТНП-165, выключатели прожектора Л-2Г и светильника. Снизу под пушкой на люльке укреплены гидроусилитель и гироблок. Слева от сиденья командира в башне находятся радиостанция с блоком питания и аппаратами ТПУ. В задней части башни имеются механизм и люк для выброса стреляных гильз, а ниже люка смонтирован нагнетатель системы герметизации. Кроме того, в боевом отделении размещены выстрелы к пушке, коробки с пулеметными лентами, ряд приборов и механизмов, ЗИП, личное оружие и снаряжение членов экипажа.

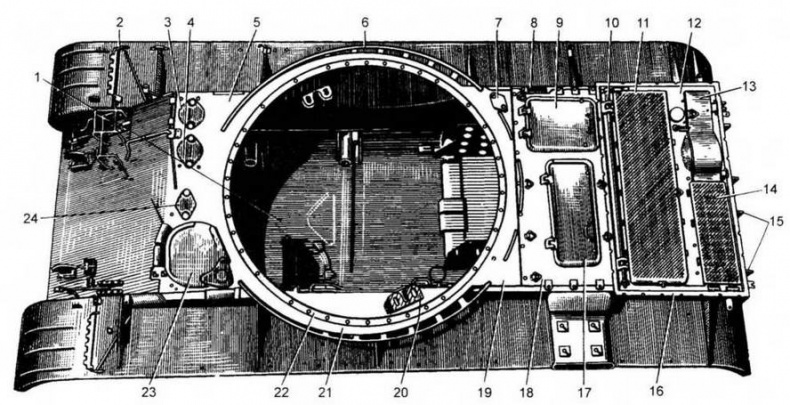

Корпус (вид сверху):

1— боевое отделение корпуса; 2 — торсион грязевого щитка; 3,4 — крышки заливных горловин передних топливных баков; 5 — передний лист крыши; 6 — броневая планка; 7 — крышка заливной горловины среднего бака; 8 — окно воздухопритока гитары; 9 — крышка люка над воздухоочистителем; 10 — торсион крыши над радиатором; 11 — сетка над входными жалюзи; 12 — крыша над радиаторами; 13 — откидная крышка над вентилятором; 14 — сетка над выходными жалюзи; 15 — кронштейны крепления дополнительных топливных бочек; 16 — планка для крепления чехла ОПВТ; 17 — крышка люка над двигателем; 18 — съемная крыша над двигателем; 19 — задний лист крыши; 20 — кронштейн с отверстием для входа стержня стопора башни; 21 — подбашенная планка; 22 — кольцевая выточка для установки и крепления погона башни; 23 — крышка люка механика-водителя; 24 — крышка лючка для ввода электропроводов привода бульдозера

В крыше башни предусмотрены два посадочных люка, закрываемые крышками. Снизу в боевом отделении есть вращающийся пол с ВКУ. Под полом проходят торсионные валы, а по левому борту корпуса — тяги приводов управления и трубопроводы.

Силовое отделение расположено в кормовой части корпуса танка и отделено от боевого герметичной перегородкой. В силовом отделении размещены: двигатель, гитара, насосный агрегат системы дымопуска, воздухоочиститель, главный фрикцион, коробка передач с компрессором, планетарные механизмы поворота, вентилятор системы охлаждения, масляный бак, баллоны противопожарного оборудования. На картере гитары установлен электростартер. Над коробкой передач и механизмами поворота размещены водяной и масляный радиаторы. На броневой крыше над водяным радиатором расположены входные, а на балке кормы выходные жалюзи.

КОРПУС танка представляет собой жесткую коробку, сваренную из броневых листов. Он состоит из носовой и кормовой частей, бортов, днища, крыши и перегородок.

Носовую часть составляют верхний и нижний наклонные листы, сваренные между собой, а также с днищем, бортами и передним листом крыши. К верхнему наклонному листу приварены два буксирных крюка с пружинными защелками, стойки для крепления доски, предохраняющей приборы наблюдения механика- водителя и фары от забрызгивания грязью и снегом при движении танка, кронштейн крепления фар, планки для крепления противоминного трала и трубопроводы прокладки электропроводов привода трала (детали крепления трала установлены не на всех танках). На верхнем наклонном листе слева, в месте соединения его с передним листом крыши, сделан вырез, в который вварено основание приборов наблюдения механика- водителя, закрываемых броневыми крышками. К нижнему наклонному листу приварены планки крепления трала и бульдозера.

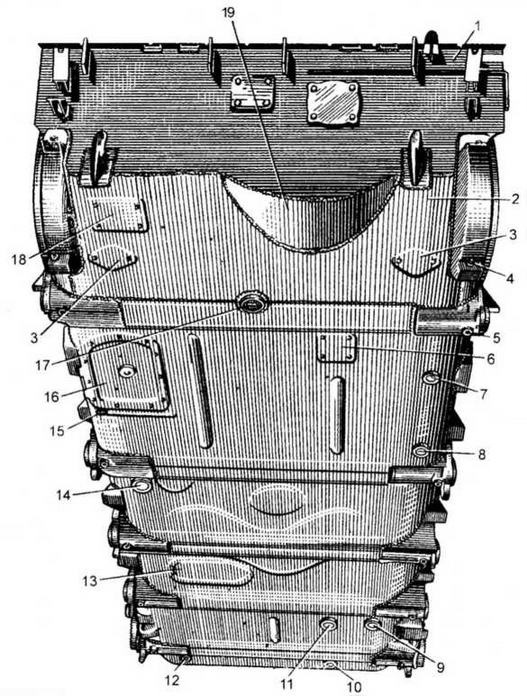

Днище корпуса:

1 — верхний кормовой лист; 2 — нижний кормовой лист; 3 — крышка лючка для доступа к пружинам тормозных лент; 4 — пробка отверстия для слива смазки из бортовой передачи; 5 — пробка отверстия для смазки оси балансира; 6 — крышка лючка для доступа к тягам привода главного фрикциона; 7 — пробка отверстия для слива масла из гитары; 8—пробка отверстия для слива топлива из среднего бака; 9,11 — пробки отверстий для слива топлива из баков-стеллажей; 10 — пробка отверстия для слива топлива из переднего бака; 12 — пробка отверстия для удаления воды, масла и топлива из отделения управления; 13 — крышка люка запасного выхода; 14 — крышка лючка для выпуска продуктов сгорания из системы подогрева; 15 — пробка отверстия для слива охлаждающей жидкости; 16—крышка люка под двигателем; 17 — пробка отверстия для слива масла из коробки передач; 18 — крышка люка для слива масла из масляного бака; 19 — лист ниши вентилятора

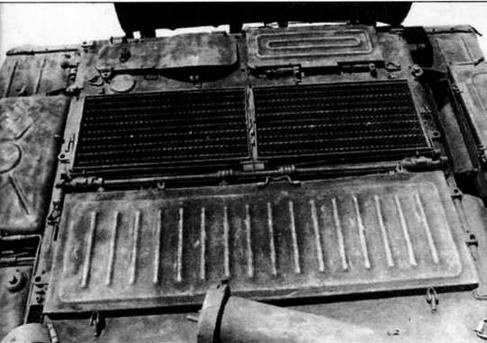

Крыша МТО танка выпуска 1967 года. В походном положении уплотнительные крышки входных жалюзи закрывались защитной крышкой.
