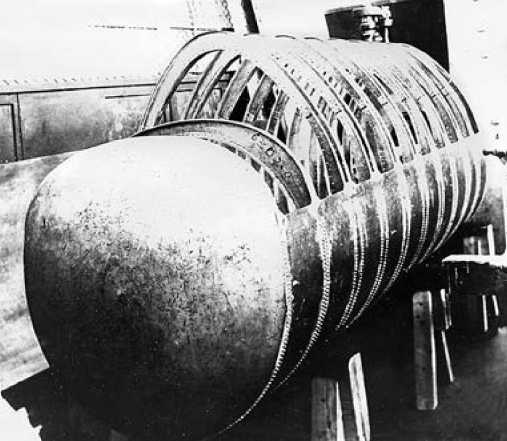

Каркас гермокабины без обшивки.

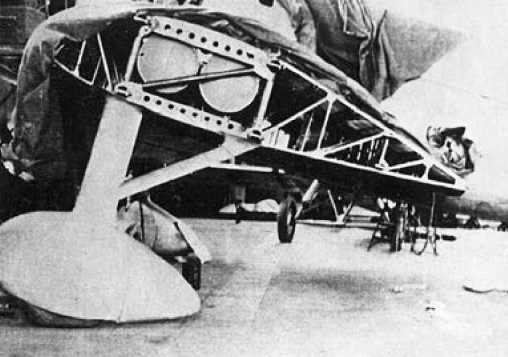

Центроплан крыла с топливными баками.

Как отмечалось, внешне БОК-1 был похож на самолёт РД (АНТ-25). Конструкция планера также не имела принципиальных отличий — это был одномоторный металлический низкоплан с крылом большого размаха с гофрированной обшивкой. Как на АНТ-25, для уменьшения аэродинамического сопротивления поверх гофра крыла натянули отлакированное полотно. Проводка управления элеронами и рулями высоты была жёсткая, рулём направления и переставным стабилизатором — тросовая. Мотор — такой же, как на АНТ-25, редукторный М-34, но с односкоростным нагнетателем, обеспечивающим сохранение мощности 725 л. с. до высоты 4000 м. Винтов изменяемого в полёте шага ещё не было, поэтому на БОК-1 установили обычный деревянный винт диаметром 4 м. Он имел четыре лопасти, чтобы захватывать достаточное количество воздуха в разряженной на высоте атмосфере. В процессе испытательных полётов его заменили на трёхлопастный металлический винт с изменяемым на земле углом установки лопастей.

Отличия «БОКа» заключались в неубираемом в полёте шасси и изменённой конструктивно-силовой схеме крыла с топливными баками только в его корневой части (запас топлива стратоплана составлял 500 кг — в 13 раз меньше, чем на построенном для рекорда дальности АНТ-25). Вместо обычной за стеклённой кабины применялись небольшие иллюминаторы, как на корабле или подводной лодке.

Но главное новшество находилось внутри самолёта. В центральной секции фюзеляжа имелся большой вырез, в который вставлялась двухместная гермокабина объёмом 1,8 м³ для пилота и наблюдателя (штурмана). Она имела овальную форму, так что её верхняя часть выступала из фюзеляжа. 11 шпангоутов обеспечивали ей необходимую жёсткость на больших высотах, когда разница давлений внутри и снаружи самолёта достигала 0,8 атм. Кабина была обшита дюралюминиевыми листами 2-мм толщины. Для герметичности применялся двухрядный заклёпочной шов, промазанный перед клёпкой свинцовыми белилами. Сверху кабина была обшита слоем войлока, а снизу обдувалась потоком тёплого воздуха, проходящего через радиатор двигателя.

В кабине были прорезаны иллюминаторы — впереди для лётчика и сзади по бокам для наблюдателя. Стекла из закалённого стекла имели толщину 15 мм. Для предотвращения запотевания и обмерзания в иллюминаторы вставили вторые, более тонкие стекла. Пространство между ними продувалось тёплым воздухом от двигателя, подаваемым по трубам с помощью вентилятора. Кроме того, между стёклами поместили вещество, поглощающее влагу — хлорид кальция с селикагелем.

Управление мотором и рулями осуществлялось вращением валов, пропущенных через стенки кабины с помощью сальников. Сальники имели камеры, в которые заливалась смесь глицерина и спирта. Эта герметизирующая смесь оставалась жидкой при температуре до -70 °C. Приборы, связанные с внешней средой — альтиметр, указатель скорости, указатель поворотов, авиагоризонт — находились в гермоотсеке с герметизированной проводкой к внешним датчикам.

Вид на левый борт кабины.

Входной герметичный люк кабины.

Летчик в кабине стратоплана.

К люку кабины с винтовым запором экипаж попадал через верхний люк в фюзеляже и негерметизированный отсек за кабиной. В этом отсеке пилот и наблюдатель оставляли свои парашюты, так как в тесной гермокабине с ними нельзя было бы разместиться.

Кабина герметизировалась при подъёме на 3–4 тыс. метров. Кислород поступал в неё из баллонов из расчёта 60 литров в час на человека. Углекислота и влага, выделяемые при дыхании, поглощались адсорбентами в специальных ёмкостях, через которые постоянно пропускался воздух кабины. При создании этой системы жизнеобеспечения конструкторы основывалась на опыте постройки гондолы стратостата «СССР-1».

13 декабря 1935 г. начальник отдела сухопутных самолётов НИИ ВВС И.Ф. Петров поднял БОК-1 с заводского аэродрома в первый полёт. Второе кресло занимал ведущий инженер самолёта Н.Н. Каштанов. Взлёт происходил со снега на лыжном шасси. Затем последовали доводки машины и новые полёты, была достигнута высота 9000 м.

Иван Фёдорович вспоминал:

«Заводской аэродром находился под Смоленском, и в течение полутора лет мне еженедельно приходилось ездить в Смоленск на испытания: в субботу вечером я уезжал из Москвы, спал в поезде, в воскресенье весь день проводил испытания, а вечером снова садился в поезд, чтобы в понедельник утром быть на своём рабочем месте в НИИ ВВС.

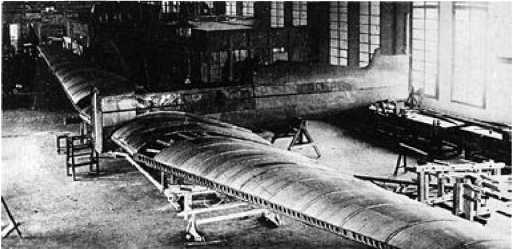

Сборка БОК-1 на заводе в Смоленске.

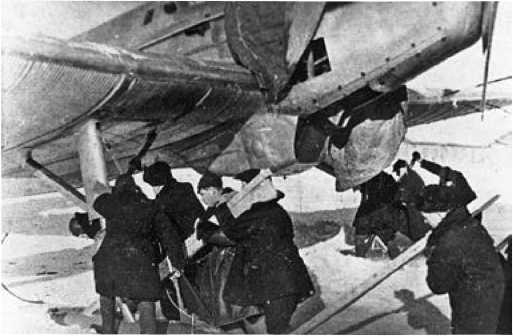

Установка БОК-1 на лыжное шасси.

Говорят, первый блин комом. Естественно, что и первая герметичная самолётная кабина была совсем не похожа на те комфортабельные салоны, в которых мы все теперь привыкли летать. На самолёте БОК-1 она представляла собой тесную цистерну с тремя маленькими окошечками-иллюминаторами, не дававшими почти никакого обзора лётчику. И так как располагалась эта бочка над радиатором водяного охлаждения довольно мощного двигателя М-34РН, то лётная форма моя была весьма своеобразна: трусы и штук шесть полотенец. В полёте температура в кабине из-за подогрева снизу поднималась до сорока градусов.

Такое мотание из Москвы в Смоленск и обратно было, конечно, весьма изнурительным, и для продолжения испытаний я командировал в Смоленск лётчика-испытателя П.М. Стефановского, который успешно и завершил их»^[167].

Стефановский принял эстафету испытаний летом 1936 г. 25 июля он и Каштанов поднялись на 10875 м, что на 3000 м больше потолка самолёта АНТ-25. Гермокабина позволяла обходиться обычными летними комбинезонами.
