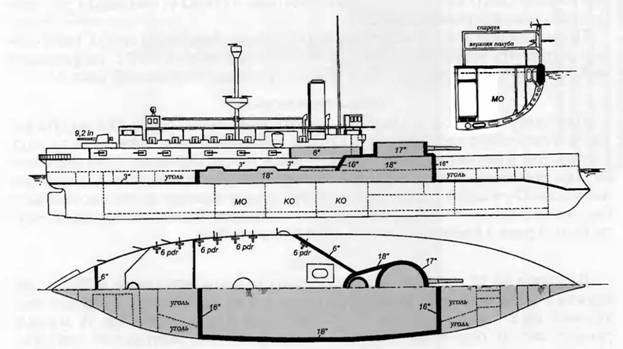

«Сане Парейль». Схема распределения броневой защиты

Вместо этого для защиты оконечностей снова, как и на «адмиралах», использовали подводную броневую палубу в 76 мм с плотным подразделением внутреннего пространства корпуса вдоль ватерлинии на водонепроницаемые отсеки. Однако, поскольку обводы подводной части за пределами цитадели были сильно заужены, большой необходимости в полном поясе не было, поскольку оценочная потеря плавучести при полном пробитии небронированных оконечностей выше броневой палубы составляла лишь 41 т с увеличением осадки на 5 см. Об эффекте от поступления значительного количества воды под защитную палубу можно судить из происшествия с «Санс Парейлем» в 1901 г. (его носовые продольные переборки демонтировали после гибели «Виктории»). Во время практических стрельб в Ширнессе из подводных бортовых труб по какой-то не установленной причине произошло затопление отсека торпедных аппаратов с поступлением нескольких сот тонн воды. Переборки выдержали, был заведён пластырь и вода затем откачена корабельными средствами; эффект же затопления выразился в увеличении посадки броненосца носом на 0,9 м.

Как уже упоминалось, борта батареи бронировались 76 мм плитами, а разделительные переборки между орудиями имели толщину 127 мм. Боевая рубка с боков защищалась 356мм плитами и имела 51мм крышу. Доля брони в составе нагрузки «Санс Парейля» достигала 28,1% – это было больше, чем на любом из остальных линкоров Барнаби, за исключением лишь «Девастейшн» и, конечно, «циклопов».

Машинная установка

На этих кораблях впервые были установлены машины тройного расширения компании «Хамфрейз энд Теннант», исключительно хорошо показавшие себя на ходовых испытаниях и развившие мощность на 500 л.с. более расчётной при естественной тяге и на 2000 л.с. – при форсированном дутье. 4-часовые испытания с форсированными машинами дали следующие результаты: «Санс Парейль» -14482 л.с. и 17,75 уз, «Виктория» – 14255 л.с. и 17,3 уз. При естественной тяге оба броненосца развили 16 уз при мощности свыше 8000 л.с.

При той же мощности машин, как и у «Бенбоу», состав котельной установки был уменьшен с 12 до 8 котлов, но работали они уже при давлении 9,5 атм. против 6,3 атм. «адмиралов». Восемь котлов теперь размещались по четыре с каждого борта в двух отсеках, между которым проходил коридор подачи боезапаса; дымоходы котлов объединялись побортно в две группы, каждая обслуживалась своей дымовой трубой. Обе они широко отстояли друг от друга -для Королевского флота это стало новшеством, хотя во французском уже давно стало стандартным решением.

По вступлении в строй «Виктория» имела очень невысокие трубы, неспособные обеспечить нормальную тягу, поэтому в июле-августе 1890 г. их удлинили на 5,2 м. «Сане Парейль» сразу был оснащён трубами необходимой высоты.

Мореходные качества

При такой же, как и у «Бенбоу», высоте надводного борта (3,6 м) оба корабля лучше всего подходили для службы на Средиземном море, хотя на ходу в открытом море они держались устойчиво и не так страдали, благодаря своему протяжённому баку, от их невысокого борта, как «адмиралы». Однако при движении 17-узловым ходом даже в тихую погоду носовая волна так заливала бак, что для сколько-нибудь эффективного действия башенных орудий не могло быть и речи о развитии полного хода против волны.

Общее

Несмотря на то, что оба корабля прошли ходовые испытания в 1888 г., задержка с поставкой тяжёлых орудий привела к их вступлению в строй с опозданием на 2-3 года, причём «Виктория» оказалась готовой на 16 месяцев раньше своего одноклассника. Это были последние британские линкоры, спроектированные сэром Натаниелем Барнаби и, хотя считавшиеся наиболее удачными его творениями, действительное одобрение они вызывали лишь у узкого круга морских офицеров.

«Санc Парейль»

Введён в строй в Чатеме 8 июля 1891 г. для манёвров, затем до конца августа состоял в резерве. В феврале 1892 г. вышел на Средиземное море, где проходил службу до апреля 1895 г., переведённый затем в «Резерв флота» в Ширнессе в качестве корабля береговой охраны и тендера «Уайлдфайер». В мае 1899 г. отошёл под независимое командование кораблём охраны и оставался в этом качестве до декабря 1903 г. за исключением краткого промежутка с апреля 1899 по январь 1900 г. когда проходил ремонт и был заменён «Эдинбургом». После января 1904 г. провёл свои последние годы в «Резерве флота» до продажи на слом 9 апреля 1907 г. за 26000 ф. ст., пав прямой жертвой политики Фишера по избавлению от «старого хлама».

«Виктория»

Переведена в Чатем с судостроительного завода компании «Армстронг» (Элзвик) 16 апреля 1888 г. Комплектация броненосца затянулась вследствие забракования одного из двух его тяжёлых орудий. Введён в строй 19 марта 1890 г. как флагманский корабль Средиземноморской эскадры, сменив «Кемпердаун». Выскочил на мель в Снайп-пойнт, Платея 29 января 1892 г.; 4 февраля «Эдинбург» и «Дредноут» стащили его с мели. Перед этим корабль пришлось облегчить на 1253 т, а также возвести внутри временные переборки и коффердамы. После этого встал в ремонт на Мальте, став первым кораблём, вошедшим в новый док Гамильтона. Вновь стал флагманским кораблём в мае был потоплена при столкновении с «Кемпердауном» 22 июня 1893 г.; при катастрофе погибли вице-адмирал Трайон, 22 офицера и 336 нижних чина.

Пребывание Барнаби у кормила проектирования бритаского флота пришлось на неблагодарный период, в течение которого быстрый рост калибра тяжёлых орудий и толщины брони приводили к необходимости компромиссов и в части доли брони в составе нагрузки, и её распределения. В рамках той схемы, которой он придерживался, и при постоянных ограничениях водоизмещения, навязываемых Советом, это становилось всё труднее и труднее. В 1884 г. он, не дожидаясь отставки, ушёл в отпуск по болезни и в период его отсутствия в Уайтхолле разработка следующей пары кораблей была доверена Совету по кораблестроению.

Распределение линкоров Королевского флота в 1891 г.

Канал Средиземное море Северная Америка и Вест-Индия Береговая оборона и Резерв I

«Энсон», «Кемпердаун», «Хоу», «Родней» «Бенбоу», «Коллингвуд», «Агамемнон», «Колоссус», «Эдинбург», «Дредноут», «Трафальгар», «Виктория», «Инфлексибл», «Темерер» «Беллерофон» «Аякс», «Белляйл», «Хотспур», «Нортумберленд», «Айрон Дюк», «Одейшис», «Нептун», «Инвинсибл», «Трайэмф»
