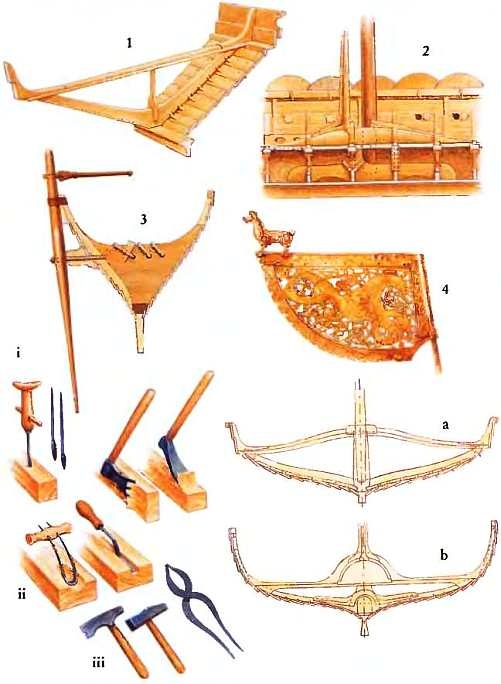

В судостроении применялись различные инструменты:

В судостроении применялись различные инструменты:

i верхний ряд — слева направо — бурав с грудным упором и сверлами, тесло и струг.

ii средний ряд — формовочные инструменты.

iii нижний ряд — слева направо — колун, молоток и клещи.

Поперечный срез Усебергской (а) и Гокстадской ладей (Ь). Более высокий надводный борт и прочная конструкция Гокстадского корабля очевидны.

В соответствии с традициями, отмечающимися в Йортспрингском, Нюдамском и Квалсюннском судах, ладьи в эру викингов сооружались по принципу «сначала оболочка», который выражался в том, что к установке внутренних усиливающих деталей приступали только после того, как пояса обшивки днища достигали ватерлинии. Строительство начиналось с изготовления Т-образного киля, который водружали на ровный устойчивый «стапель» с применением тяжелых камней для поддержания киля в ровном положении. Затем к килю встык присоединялись носовой и кормовой узлы, и каждый конец всей структуры поддерживался парой высоких деревянных подпорок. На начальной стадии работ за действиями рабочих следил лично мастер-корабел, поскольку неверно изготовленный киль или плохо состыкованные нос и корма могли не только повлечь за собой далеко идущие последствия при управлении судном, но грозили и просто всеобщей разрегулировкой всей структуры корабля. После установки «хребтины» будущей ладьи мастера приступали к формовке корпуса.

Каждый отдельный пояс обшивки делался из нескольких скрепленных между собой стыковыми соединениями досок, каждый нахлестывающийся на другой ряд фиксировали при помощи трех гвоздей, которые расклепывались внутри по небольшим металлическим шайбам. Традиционно каждый открытый конец такого сочленения смотрел в сторону кормы, чтобы сократить возможность проникновения воды. При сборе корпуса было очень важно проследить за тем, чтобы сочленения смещались, т. е. не проходили все по одной вертикальной прямой, не оказывались один над другим, поскольку подобное их размещение создавало потенциальное слабое место. Если же такое случалось, корабль прозывали «лоскутным».

Обшивочные доски резались не по единому шаблону, а формовались в связи с их положением на корпусе, подтесываемые топором с боков. Внешнюю наружную сторону выстругивали так, чтобы она под определенным углом ровно прилегала к следующему налагавшемуся внакладку нахлестом слою. Чуть выше нижнего края внутри с помощью специальных инструментов протачивалась бороздка, в которую прокладывали вервь, сплетенную из шерсти животных, обычно пропитанную и залитую сосновой смолой, что делало сочленение максимально возможно водозащитным.

Закончив процесс установки первого пояса обшивки, плотники сверлили в нем отверстия, а затем прибивали и приклепывали его к нижней части выступающего горбыля поверху киля. Такой стык грозил особенными протечками, а потому непременно проконопачивался веревкой и смолой. Затем накладывали второй пояс, которому, естественно, предстояло крепиться к первому за счет просверленных на расстоянии примерно 18 см друг от друга отверстий и продетых в них и расклепанных после этого гвоздей. Следом за тем наступал черед третьего пояса, с которым проделывалось все то же самое, что и с предыдущим, далее наступала череда очередного эшелона, и так до тех пор, пока сооружение корпуса не заканчивалось. По мере наращивания поясов одного за другим и увеличения высоты бортов корпуса мастер-корабел получал возможность варьировать пропорции и симметрию среза изделия путем изменения угла установки или же ширины каждого следующего из поясов по отношению к соседнему.

Поскольку подобные подгонки осуществлялись исключительно за счет опытных рук и наметанного глаза, некоторые специалисты высказывают мнение, что на данной стадии работ приходила пора корабелу воспользоваться мерилом. Такая «линейка» представляла собой длинную палку с заранее нанесенной разметкой, которая позволяла мастеру сверять пропорции каждого из поясов на разных участках по всей длине с рядом узелков на фиксированной линии, пролегавшей от носа к корме. Как вариант могли использоваться лекала или своеобразные лодочные мерила, помогавшие определить угол установки каждого из поясов обшивки. Надо особо подчеркнуть, однако, что многие корабелы, включая традиционных строителей малых судов в Скандинавии сегодня, остерегаются применять такого рода подспорья.

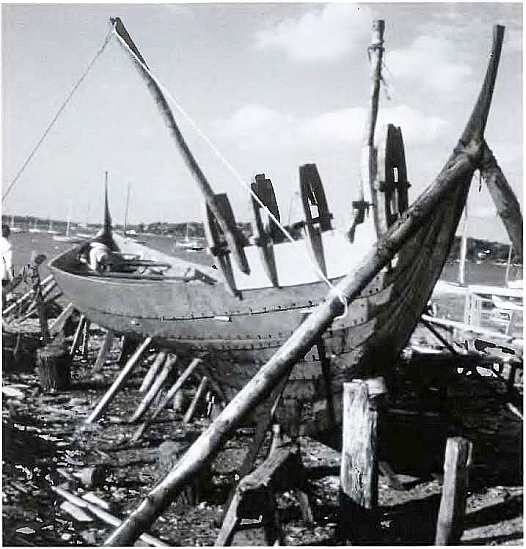

Реконструкция судна «Скюллелев-3», называющаяся «Poop Эйе» в процессе сооружения в Роскилле. Обратите внимание на подпорки «стапелей» и на напоминающие клешни раков хомуты-зажимы. Подобная сцена была привычной для скандинавских корабелов 1000 лет назад (Музей судов викингов, Роскилле).

После того как на уровне ватерлинии устанавливался мегинхуф, наступал черед ставить на свои места кильсон, шпангоуты, поперечины и вертикальные подкосы. Над мегинхуфом возвышались затем еще от четырех до шести поясов обшивки, в которых прорезались отверстия и к которым добавлялись верхние «ребра». И вот наступал черед крепить мачтовый хвостовик и приторачивать на рулевом борту у кормы установку для корректировки направления движения судна. После этого ладью смолили и конопатили всюду, где только могли остаться малейшие зазоры, и спускали на воду. Затем проводились дотошные проверки на предмет возможных протечек, закладывался и добавлялся, что называется, до упора балласт, после чего мастер-корабел — если все шло нормально — с удовольствием констатировал факт, что работа выполнена вполне удовлетворительно и судно подобающим образом «сидит» на воде. Коль скоро все на этой стадии протекало нормально, корпус ладьи был готов к оснастке.

Строители водружали мачту и крепили к ней рею при помощи «ракке» (rakke — специальная деревянная или веревочная муфта, которая удерживала рею на мачте, обеспечивая по мере надобности возможность вертикального движения по ней. — Прим. пер.). Если судно предназначалось для торговых операций, его снабжали двумя или четырьмя веслами, однако, если ему предстояла воинская карьера, речь могла идти о 30 или даже 60 веслах разной длины. Настилалась палуба, затем в зависимости от кошелька потенциального владельца к конструкции могли прибавить сходни, бочки для воды и железный якорь — изделие, которое ковал кузнец и которое требовало от него большого опыта и мастерства.

В непосредственной близости от верфи трудились другие мастера и рабочие, а также и женщины, задача которых состояла в изготовлении парусов и разнообразных веревок, применяемых в такелаже судна. Свидетельства археологического и документального плана в том, что касается парусов и оснастки, в эру викингов довольно скудны, однако внимательное изучение изображений кораблей на камнях и монетах в период с VIII по XI столетие дает нам в руки своего рода ключи, как и проработка этнологических материалов из Северной Норвегии, где еще в середине XX века рыболовецкие традиции диктовали применение большого прямоугольного паруса. Производство материи, а затем пошив из нее парусов, размеры которых варьировались от 45 до 100 кв. м, являлось, несомненно, не просто нелегким, но и труднейшим делом, требовавшим простора и множества рабочих рук, не говоря уже о навыках и мастерстве мастериц и работниц, так что получавшиеся изделия бывали дорогостоящими, но тем не менее необходимыми. Насколько известно, парусную материю ткали из грубой шерсти, иногда сшивали ее в два слоя, протравливая воском или маслом, чтобы сделать устойчивыми к воздействиям стихии. Чтобы уберечь их от коробления и провисания из-за пропитки, паруса, возможно, усиливали сетками из проложенных по диагонали веревок или тонких кожаных шнурков. Вполне вероятно, что на каменной картине IX столетия из Готланда изображено именно такое приспособление, которое непременно привело бы к появлению на парусах тех характерных ромбов, которые часто встречаем мы в художественных источниках.
