Штатно гранаты обр. 1914 г. герметически укупоривались по 20 штук в коробку из оцинкованного железа, снабженную внутренними деревянными и войлочными прокладками; по 4 таких коробки с гранатами помещались в деревянный ящик. Запалы надевались по 20 шт. на деревянные колодки и герметически укупоривались в цинковые коробки; по 20 таких коробок укладывались в деревянный ящик, содержащий 400 запалов. Для ношения гранат была принята жесткая кожаная сумка с плечевым ремнем и петлей для надевания на пояс. В сумке помещались 2 гранаты. Запалы к ним вставлялись в особые гнезда под крышкой сумки. Упоминались также «гофрированные сумки для носки гранат».

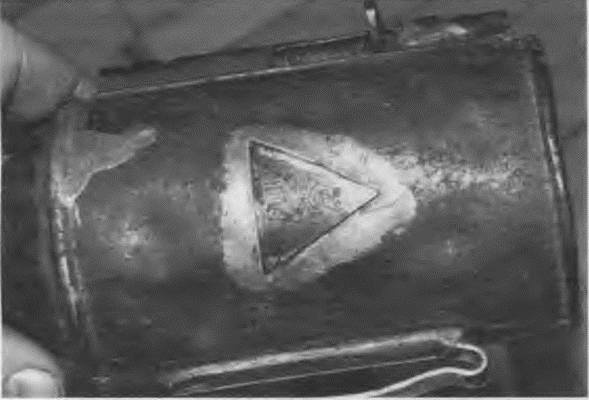

Ручная химическая граната обр. 1914 г. (граната обр. 1917 г.) с характерным знаком и надписью «ХИМИЧЕСКАЯ» на корпусе

Химическая граната. В конце 1916 г. ГАУ направило в действующую армию для полевых испытаний 9500 стеклянных ручных гранат с удушающими жидкостями, а весной 1917 г. — около 10 тыс. химических гранат (для сравнения, во Франции до конца войны изготовили 1 140 000 химических ручных гранат). К производству ОВ и химических ручных гранат привлекли, в частности, московский водочный и ликерный завод Шустова. «Химическая граната обр. 1914 г.», именовавшаяся также «гранатой обр. 1917 г.», была выработана Химическим комитетом ГАУ на основе гранаты обр. 1914 г. Увеличенный корпус химической гранаты снаряжался 550 г «удушающей жидкости» У.С. X. Граната весила 800 г, несла на корпусе треугольную табличку с надписью «Химическая», снабжалась крючком для ношения на поясе, перед броском заряжалась штатным запалом. Дальность броска — 20–30 м. Объем ОВ в гранате был невелик, и создать облако смертельной концентрации с их помощью было сложно. Гранаты с ОВ оказались полезны в основном против живой силы в убежищах, землянках, блиндажах, в обороне для непосредственного срыва атак противника и для постановки завес при отходе.

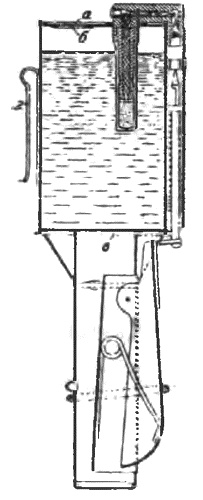

Разрез ручной химической гранаты обр. 1914 г.

Кроме того, была создана «зажигательная термитовая граната обр. 1914 г.». Корпус гранаты обр. 1914 г. снаряжался термитом, для воспламенения использовался специальный запал. Гранату рекомендовалось применять для зажигания местных предметов, а также порчи стволов орудий при отступлении. По-видимому, изготовлено таких гранат было немного.

«Комбинированная» граната. Несмотря на введение тяжелых фугасных гранат для разрушения проволочных заграждений приспосабливали и осколочные ручные гранаты. На корпус гранаты обр. 1912 г. просто надевался шарнирный хомутик с тремя шнурами с грузиками на концах — граната с шнурами зависала на проволоке. Граната тяжелела всего на полфунта. Более легкую гранату обр. 1914 г. усиливали — на нее надевался дополнительный заряд в жестяной оболочке, так что общая масса заряда достигала 1,65 кг, а гранаты — 2,05 кг. Такие гранаты именовали «комбинированными». Для зависания на заграждениях к оболочке заряда привязывали три шнура со свинцовыми грузиками. Для проделывания прохода шириной 6–7 м отводилось: для проволочной сети — 20–36 гранат, для засеки — 4–8, для шахматных кольев — 4–6, для рогаток и ежей — 8–10.

Граната «германского образца» относилась к числу оборонительных и имела сферический корпус из литого чугуна, внешняя поверхность разделялась глубокими желобками. Снаряжалась зарядом ружейного пороха для холостых патронов, что позволяло обойтись без капсюля-детонатора (зато заряд был слабоват и весьма чувствителен к сырости). В навинтованное очко корпуса ввинчивалась трубка с 5-секундным дистанционным терочным запалом. В верхней части трубки находилась гильза с теркой, которая воспламенялась выдергиванием проволоки (шнура). Луч огня передавался запрессованному в трубке пороховому составу, который и воспламенял разрывной заряд. Носить гранаты с ввернутой трубкой запала запрещалось, ее ввинчивали только при подготовке к действию. Кольцо шнура перед броском можно было прикрепить к мешку на бруствере окопа или винтовке.

Английская оборонительная «круглая» граната 1915 г. (английское обозначение «№15») имела чугунный корпус в форме сферы со срезанным сегментом. Сверху в корпус ввинчивалась плоская крышка с медной манжетой для установки запала с терочным воспламенителем. Перед броском гранатометчик срывал крышку воспламенителя и резко проводил воспламенителем о «брассард» (нарукавник), покрытый красным фосфором, подобно тому, как проводят головкой спички по терке. Время горения состава дистанционной трубки — 4–5 секунд. Такой упрощенный терочный запал не отличался надежностью — особенно часты были отказы в сырую погоду. Осколочное и фугасное действие гранаты было слабее других оборонительных.

«Овальная» граната 1915 г. в целом имела тоже устройство. Главным отличием был корпус овальной формы. Граната была компактнее «круглой» и удобнее для броска, но имела тот же малонадежный запал. В англоязычной литературе эту гранату часто называют «Лемон», а за «круглой» гранатой закрепилось прозвище «Крокетный шар». В нашей литературе «гранатой системой Лемона» именуют и «круглую» гранату.

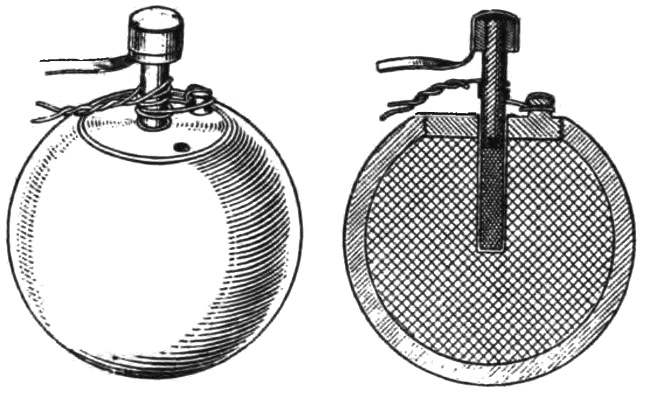

Общий вид и разрез английской ручной «круглой» гранаты 1915 г. (в нашей литературе также именуется «гранатой Лемона», хотя в Великобритании стала известна как № 15, или «Крокетный шар»). Запал крепится в гнезде проволокой, его зажигательная головка закрыта свинцовым предохранительным колпачком

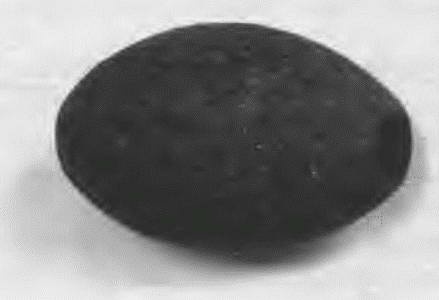

Английская ручная «овальная» граната 1915 г. (граната № 16, «Лемон») без запала. Использовался запал с отрезком огнепроводного шнура и зажигательной головкой

Оборонительная граната «системы Мильса» (Millsbomb) создана У. Мильсом на основе бельгийской разработки, принята на вооружение под обозначением «№ 5» в мае 1915 г. Граната Мильса оказалась удачной, поставлялась в ряд стран, включая ту же Бельгию, Россию, экспедиционным силам США в Европе. Граната имела чугунный корпус с внешней насечкой и дистанционный запал с ударным механизмом, заранее собранным во взведенном положении, предохранительным кольцом, рычагом, прижимаемым к корпусу. Подготовка гранаты к броску требовала вдвое меньше операций, чем у гранаты обр. 1914 г.: удерживая гранату с прижатым рычагом, вывинтить нижнюю пробку корпуса, вставить «капсюль-детонатор» через нижнее отверстие так, чтобы капсюль-воспламенитель оказался напротив ударника, а детонатор — внутри заряда, завинтить пробку, извлечь чеку.

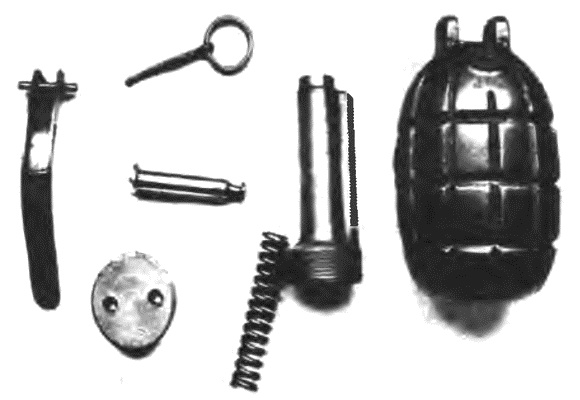

Английская ручная граната Мильса в разобранном виде. Видны детали ударного механизма дистанционного запала и предохранительный рычаг, прижимаемый к корпусу. Гранаты «Мильса» также долгое время оставались на вооружении Красной Армии
