Высота осей орудий над уровнем ватерлинии при нормальном водоизмещении составляла для башни “А” 10,7 м, “В" 13,7 м и 7 м. Сектор обстрела всех орудийных башен составлял ставшие уже привычными 300°. При этом в различных секторах обстрела действовало разное число орудий главного калибра: сектор обстрела 0-30° – четыре орудия, 30-150° – шесть орудий, 150-210° – два орудия, 210-330° – шесть орудий, 330- 360° – два орудия.

На “Ринауне” 381-мм орудия смонтировали в установках со спаренными лафетами образца Mk.I*, на “Рипалсе’' в одной образца Mk.I* и двух образца Mk.I. Они отличались друг от друга способом подачи снарядов из снарядного погреба в главную поданную трубу. Зарядные погреба, как обычно, расположили над снарядными, причём их крышей являлась нижняя (бронированная) палуба.

Боекомплект состоял из 720 снарядов для всех шести орудий главного калибра или 120 снарядов на ствол, из которых первоначально было 60 бронебойных и 60 полубронебойных. затем 72 бронебойных, 24 полубронебойных и 24 фугасных, а в конце войны 84 снаряженных лиддитом бронебойных и 36 полубронебойных.

Вес орудийной башни составлял 1039 т, включая 422 т вращающейся брони. Стволы в башне отделили друг от друга бронированной перегородкой. Диаметр барбета равнялся 9296 мм, поворотной орудийной платформы 11 000 мм. Высота от настила зарядного погреба до орудийной платформы составляла 20 м. Расчет каждой башни насчитывал 75 человек.

Каждая башня имела встроенный дальномер с базой 4,57 м и открытое визирное устройство для стрельбы прямой наводкой. Для осуществления горизонтальной наводки орудийных башен использовали три гидравлических насоса с паровым приводом. Первое время на линейных крейсерах установили два поста управления стрельбой центральной наводки главного калибра, один на марсе фок-мачты, другой в бронированном вращающемся колпаке на крыше передней боевой рубки.

Влияние адмирала Фишера проявилось так-же при выборе вспомогательной артиллерии. Несмотря на возросшее водоизмещение эскадренных миноносцев противника, Фишер всегда возражал против 152-мм противоминной артиллерии на дредноутах. Так произошло печальное возвращение к 102-мм орудиям.

Таким образом, насколько была сильна артиллерия главного калибра,- настолько слаба оказалась вспомогательная в количестве 17 (спроектированных в 1906 г.) 102-мм орудий образца BL.Mk.IX с длиной канала ствола 44,3 калибра (4520 мм), (согласно Brayer [4], 50 калибра (5100 мм) и весом ствола 2,2 т. Орудие стреляло унитарными выстрелами весом 14 кг со скорострельностью 9- 10 выстрелов в минуту.

Все усугублялось тем, что 15 из них установили в неудачных для обслуживания пяти трёхорудийных установках образца TI- Mk.I, расположенных по одной на передней надстройке по правому и левому борту на уровне передней дымовой трубы, ещё одна перед грот-мачтой и две последние, стреляющие одна поверх другой, позади неё. Два одиночных 102-мм орудия в установках образца P.XII разместили на передней надстройке по обе стороны от боевой рубки.

Трёхорудийные установки, принятые в качестве новшества и на следующем поколении линейных крейсерах типа "Корейджес”, – новое направление в компановке орудийных установок противоминного калибра, оказались неудачными в эксплуатации, поскольку все три орудия располагались на отдельных лафетах и общей штыревой установке, прикрытые одним общим щитом. Они требовали для своего обслуживания непомерно большие расчеты (23 человека) на установку (Raven/Roberts [5] называет даже цифру 32 человека), что из-за тесноты создавало большие трудности при обслуживании.

Теоретически расположение этих установок – по одной с каждой стороны передней надстройки и остальные три кормовые вдоль диаметральной плоскости корабля, позволяли создавать концентрацию артиллерийского огня, которая превосходила батарею 152-мм орудий, так как при таком расположении они не мешали друг другу. Однако при этом не учитывались реальные условия, поскольку трёхствольная установка не могла обеспечить требуемую скорострельность, а снаряды 102-мм орудий не были достаточно дальнобойными и способными наносить серьёзные повреждения эсминцам противника.

Трёхствольные установки 102-мм орудий на бумаге выглядели очень грозно, но на практике они оказались неудачными. В носовом секторе ведения огня действовало 8 орудий, в бортовом 13, в кормовом 6.

Первоначально предполагали установить 102-мм орудия образца QF.Mk.V5 с длиной канала ствола 50 калибров (5100 мм), но в тот период времени не был готов электрозапал, необходимый для стрельбы с устройствами управления центральной наводки. Вместо устройства управления стрельбой центральной наводки противоминной артиллерии предложили установить прибор наводки “Эверсхед”. Однако Фишер настаивал на установке первоначальной системы управления стрельбой.

Как альтернативу, предложили 102-мм орудие образца Mk.VIII. Оно было значительно проще в обращении, однако было не такое надёжное, как зарекомендовавшее себя 102-мм орудие образца Mk.V.

Фишер согласился, однако артиллерийский отдел предложил использовать новую конструкцию механизма заряжания, основную часть которого взяли от орудия образца Mk.V, а затвор от орудия образца Mk.VIII.

Так в апреле 1915 г. на трёх установленных под одним щитом лафетах оказались 102-мм орудия образца Mk.IX.

Тройной лафет образца TI-Mk.I придавал каждому орудию независимый друг от друга угол возвышения ствола 30°.

Орудия в такой установке имели только общее горизонтальное наведение, но они не имели общего лафета, и их затворы позволяли каждому отдельное заряжание, вертикальную наводку и стрельбу независимо друг от друга.

Боекомплект орудий противоминной артиллерии состоял из 150 (согласно Burt [3], 200) унитарных выстрелов на ствол, из них 45 полубронебойных и 105 фугасных, и позднее его увеличили до 200, из них 50 полубронебойных, 120 фугасных и 30 фугасных с ночным трассером. В дополнение к этому каждый корабль комплектовался 100 осветительными выстрелами. Полный боекомплект составлял 3500 выстрелов.

Один прибор управления стрельбой центральной наводки 102-мм орудий расположили на марсе фок-мачты, ниже поста управления стрельбой центральной наводки орудий главного калибра, другой еще ниже – на платформе, установленной на опоре треногой фок-мачты.

Зенитное вооружение состояло из двух 76-мм зенитных пушек образца Mk.I с длиной канала ствола 20 калибров (1520 мм) и боекомплектом по 150 выстрелов на ствол (120 фугасных и 30 зажигательных), установленных в средней части корабля по обе стороны задней дымовой трубы. Зенитный дальномер с базой в 2 м установили на марсе грот-мачты.

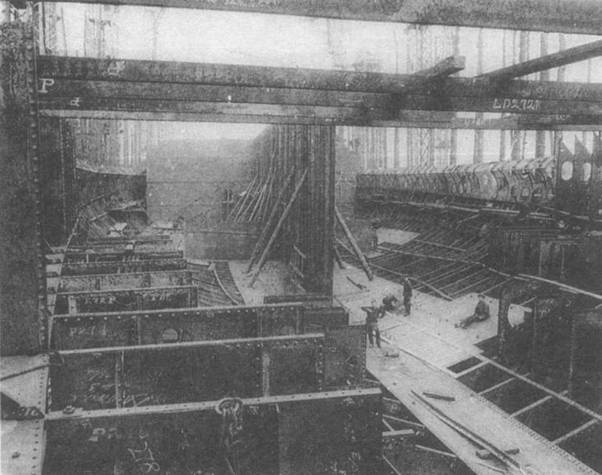

Корпус линейного крейсера “Рипалс” на стапеле. 5 мая 1915 г.

На вооружении крейсеров также находилась одна 76-мм десантная пушка, десять орудий Левиса и пять пулемётов системы Максим с боекомплектом из 5000 патронов на ствол. В мирное время для производства салютов во время морских церемониалов предназначались четыре 47-мм орудия Готчкисса с боекомплектом 64 выстрела на ствол.
