Но и в этом виде проект не устроил моряков. Бортовой залп из шести орудий они посчитали недостаточным. Работа над проектом продолжалась, и в 1906 г. предложили вариант проекта G.7.b. который и стал основой для окончательного проекта "Нассау".

К этому времени стало ясно, что германские гавани смогут в ближайшее время обеспечить базирование кораблей значительно более крупных размеров, без чего нельзя было осуществить требовавшееся увеличение числа орудий. Водоизмещение проекта G.7.b решили увеличить до 18405 т. Длина между перпендикулярами (в германском флоте она исчислялась от перпендикуляра из точки пересечения носового шпангоута с форштевнем до оси баллера руля) достигла 136 м, длина по КВЛ 145 м. ширину увеличили до 26,5 м. Осадка возросла до 8,6 м и превышала осадку додредноута "Дёйчланд" (8,2 м).

Эскизы предоставленные в 1905-06 гг. Департаментом проектирования при создании первого германского линкора-дредноута

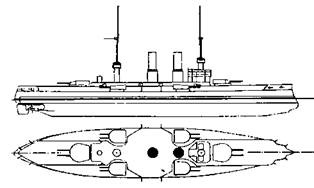

Проект 10а (1904)

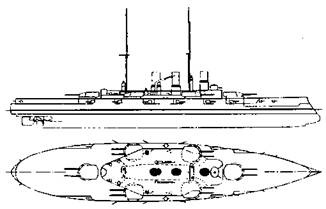

Проект С (1905)

Проект G 7b (1908)

Теперь главную артиллерию составляли двенадцать 280-мм/40-калиберных орудий в шести двухорудииных башнях, расположенных, как и на прежних проектах, по углам шестиугольника. При этом бортовой залп включал восемь орудий – две трети от общего числа. Противоминную артиллерию заменили на двенадцать 150-мм/40-калибсрных орудий, расположенных в казематах на батарейной палубе, п те же двадцать 88-мм пушек в казематах и палубных установках. Размещение батарей противоминной артиллерии стало более рациональным – их равномерно разнесли по большей части длины корабля. Дополняли вооружение шесть подводных ТА.

Энергетическая установка, как и в предыдущем проекте, почти не изменилась. Паровые машины той же мощности – 20000 л.с. (удельная мощность ещё больше уменьшилась до 1,09 л.с./т проектного водоизмещения), но количество винтов увеличили до четырех. Конструкторы считали, что благодаря изменению L/B, а также проработкам по теоретическому чертежу, проектную скорость хода удастся не только сохранить, но и увеличить до 19,8 уз. При нормальном водоизмещении корабль принимал 920 т угля, при максимальном – 2657 т. Именно на основе этого варианта разработали окончательный проект "Нассау".

В журнале "Морской сборник" 1906 г. № 6 говорилось, что: "Германские эскадренные броненосцы Ersatz Bayern и Ersatz Sachsen, по данным английского журнала "Engineer", будут иметь водоизмещение по 17710 т; скорость хода 19,5 уз.; главное артиллерийское вооружение их будет состоять из четырнадцати 280-мм пушек в 50 калибров длиной.

Относительно обоих броненосцев Ersatz Bayern и Ersatz Sachsen, в обычной синей книге, представленной недавно английскому парламенту, даны следующие сведения: водоизмещение 177I0 т: артиллерийское вооружение восемь 280-мм и двенадцать 190-мм пушек". Исходя из привычной для Германии экономии средств на постройку новых линкоров (последних с главной артиллерией калибра 280мм). проектное (нормальное) водоизмещение, как и "Дредноута" (18120 т), ограничили величиной 18000-19000 т.

Однако и это умеренное водоизмещение проектировщики снова использовали наилучшим образом. Отказавшись от крайностей, которые за границей были выбраны либо в пользу одних, либо других боевых качеств, создали оптимальный проект довольно гармоничного корабля. Наружные обводы корпуса обеспечивали хорошую мореходность, скорость хода поддерживалась в пределах средних значений своего времени, прикрытая бронированными башнями, главная артиллерия имела несколько уменьшенный, но достаточно эффективный и обладавший большей скорострельностью калибр 280-мм.

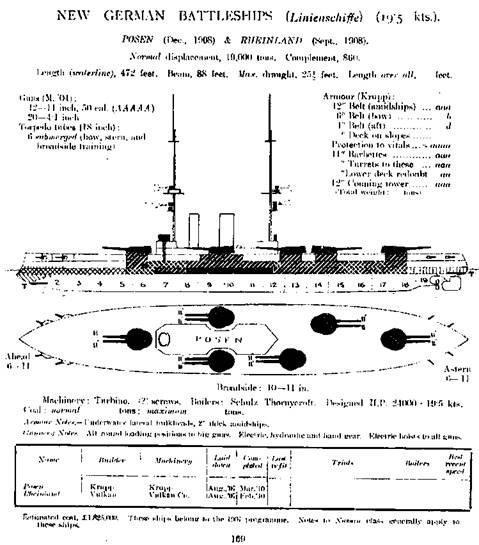

Линейные корабли типа "Нассау".

(Сведения о кораблях, опубликованные в английском справочнике "JANES FIGHTING SHIPS". 1909)

Окончательно проект линкора по своей конструкции представлял собой высокобортный гладкопалубный башенно-казематный броненосный корабль с шестью бронированными вращающимися башнями артиллерии главного калибра (по одной в оконечностях корабля, и по две побортно), двенадцатью казематами в средней части корабля, лёгкой артиллерией в обеих надстройках, носовой и кормовой оконечностях, двумя бронированными боевыми рубками, непрерывным главным броневым поясом от кормовой поперечной броневой переборки до форштевня, бронированной цитаделью и казематами и броневой палубой выше и ниже ватерлинии. Носовую и кормовую оконечность защищала только броневая палуба, расположенная ниже ватерлинии.

Форма корпуса новых кораблей отличалась от корпуса линкора "Дредноут" несколько меньшей длиной и более широким миделем, а также отсутствием полубака. Подъём днища в носовой части корабля был менее крутой, а у форштевня отсутствовал характерный таранный шпирон, что свидетельствовало о полном отказе от архаичной тактики таранного удара в бою.

Согласно Groner [8]. для всех четырёх линкоров типа "Нассау" проектное (нормальное) водоизмещение при осадке по конструктивную ватерлинию (КВЛ) включало вес боезапаса, экипажа, загрузку от 25-до 50% топлива (950 т угля), провианта и другого специального оборудования, что составляло, согласно Эверс [5], 18870 т при средней осадке 8,06 м; Brayer [6], 18569 т; Conwey [7], соответственно, 18570 т и 8,08 м; Groner [8], 18873 т, то есть, по разным данным, на 449-753 т больше, чем у линкора "Дредноут" (18120 т и 8,08 м). Проектное водоизмещение "Нассау" превышало "Дредноут" в среднем на 700 т. Увеличение осадки на 1 см соответствовало увеличению водоизмещения на 28,92 т.

Согласно Conwey [7], водоизмещение в полном грузу составляло 21000 т при осадке 8,9 м; согласно Groner [8] и Hildebrand [9]. водоизмещение в полном грузу включало максимальный запас угля 2700 т и составляло 20535 т при осадке 8,57 м носом и 8,76 м кормой, против, соответственно, 20730 т и 9,09 м у линкора "Дредноут" (в перегруз 21765 т).

Согласно Conwey [7], источникам [10], [11] и [12], длина корабля между перпендикулярами составляла 137,7 м; согласно Groner [8], по проекту по КВЛ 145,6 м и наибольшая 146,1 м, против, соответственно, 149,4 м, 158,5 м и 160,74 м или на 11,7 м, 12,9 м 14,64 м короче, чем у "Дредноута".
