Корпуса двухбашенных Т-26 собирались клепкой броневых листов на каркасе из металлических уголков. На части танков выпуска 1931 года в нижней части корпуса имелись специальные цинковые прокладки, установленные на стыках броневых листов. Таким образом, советские конструкторы пытались обеспечить герметичность корпуса Т-26 при преодолении бродов. Однако с 1932 года, для удешевления конструкции, от использования цинковых пластин отказались. С марта 1932 года на всех Т-26 над люком воздуховывода стал устанавливаться специальный кожух для защиты от осадков. В конце 1932 года на Ижорском заводе освоили изготовление бронекорпусов с применением электросварки. Поэтому часть Т-26 выпуска 1932–1933 годов получила корпуса смешанной клепано-сварной конструкции, при этом параллельно шел выпуск полностью клепаных корпусов.

На корпусе танка на шариковых опорах устанавливались две цилиндрические башни.

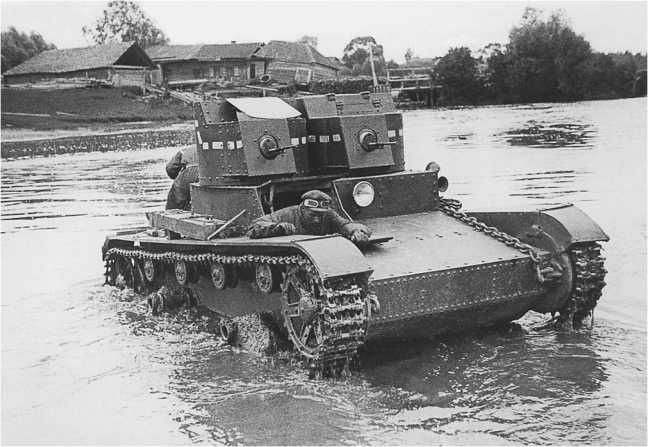

Двухбашенный Т-26 (с пулеметным вооружением) форсирует реку. Учения войск Московского военного округа, 1936 год. Машина имеет клепаный корпус, клепаную и сварную башни (ЦМВС).

Судя по фотографиям, существовало как минимум 4 модификации башен, которые отличались технологией изготовления (клепаные, клепано-сварные и сварные), конструкцией петель и способом раскроя броневых листов. Следует отметить, что какой-либо системы в сборке Т-26 не существовало — на клепаный корпус могли установить сварные башни и наоборот. Не редкость танки, на которых установлены башни, изготовленные по различной технологии, например клепаная и сварная.

На Т-26 стоял 90-сильный четырехцилиндровый карбюраторный двигатель воздушного охлаждения с горизонтальным расположением цилиндров, являвшийся точной копией мотора «Армстронг-Сидлей» танка «Виккерс». Разница была лишь в том, что мотор советского производства был значительно хуже по качеству и отказывался нормально работать. Его удалось довести до выработки гарантийного срока только к 1934 году.

Двигатель Т-26, как и его английский прародитель, не имел никаких ограничителей оборотов, что часто, особенно летом, приводило к перегреву и обрыву клапанов. Рядом с двигателем находился бензобак емкостью 182 л и масляный бачок на 27 л. С середины 1932 года на Т-26 был введен более емкий бензобак и маслобак упрощенной конструкции. В системе охлаждения двигателя имелся специальный вентилятор, закрепленный над двигателем в специальном кожухе.

Примерно с весны 1932 года на Т-26 несколько изменилась установка глушителя — был введен еще один, третий хомут крепления.

Трансмиссия танка состояла из однодискового главного фрикциона сухого трения, пятискоростной коробки передач, располагавшейся в передней части машины, бортовых фрикционов, бортовых передач и ленточных тормозов. Коробка перемены передач соединялась с двигателем при помощи карданного вала, проходившего через весь танк. Рычаг переключения скоростей находился непосредственно на коробке передач.

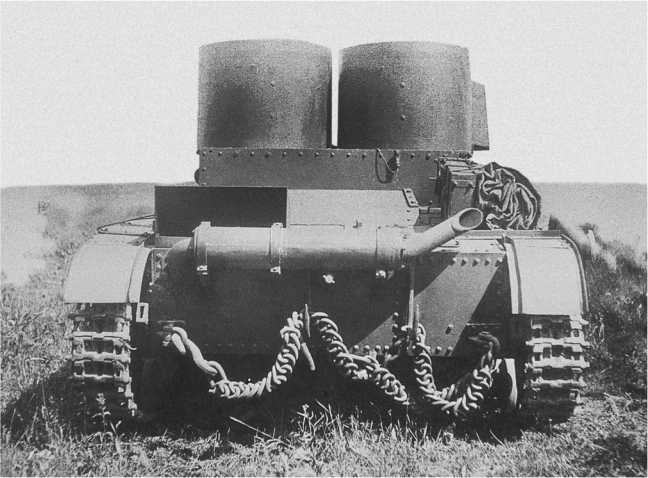

Двухбашенный Т-26 выпуска 1933 года, вид сзади. Танк имеет клепаный корпус и башни. Хорошо видно крепление буксирных цепей и укладка ЗИП на корме машины (АСКМ).

Подвеска танка, применительно к одному борту, состояла из двух взаимозаменяемых тележек, четырех обрезиненных поддерживающих катков, ведущего и направляющего колес.

Каждая тележка состояла из литой коробки (которую за характерную форму танкисты называли «поросенок»), четырех сдвоенных опорных катков, соединенных балансирами, а также двух четвертьэллиптических рессор. Ведущее колесо танка — литое, со съемным зубчатым венцом, располагалось впереди.

В кормовой части машины имелся ленивец с кривошипным механизмом натяжения. Траки гусеничной цепи отливались из хромоникелевой стали и соединялись между собой пальцами, которые фиксировались стопорным кольцом и шплинтом.

Для связи командира танка с механиком-водителем сначала имелась специальная труба, замененная в 1932 году светосигнальным устройством. Средств внешней связи линейные танки не имели. Для тушения пожара Т-26 оборудовался одним возимым огнетушителем.

ПРОБЛЕМЫ С ВООРУЖЕНИЕМ

Еще на этапе подготовки к серийному производству встал вопрос об усилении вооружения Т-26. Выход был найден простой — установить в одну из башен танка 37-мм пушку.

К тому моменту в СССР имелось всего два образца подобных орудий, пригодных для установки в танк — 37-мм пушка Гочкиса (или ее улучшенный вариант, подготовленный к производству и имевший обозначение ПС-1) и 37-мм пушка повышенной мощности ПС-2 конструкции П. Сячинтова. Преимущество было явно за последней конструкцией, так как пушка Гочкиса сильно проигрывала по боевым характеристикам. Однако проблема была в том, что ПС-2 существовала только в опытных образцах и не была доведена до нормального работоспособного состояния. Поэтому на первых десяти предсерийных Т-26 установили 37-мм пушки Гочкиса в правой башне.

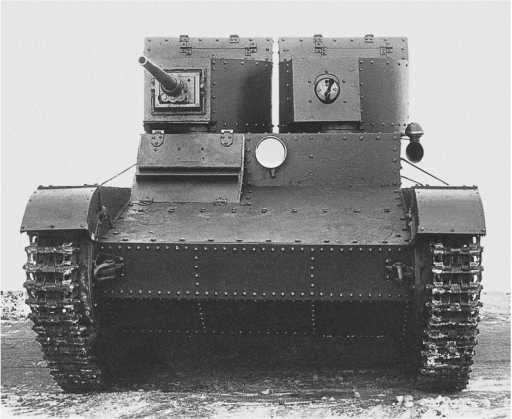

Первый экземпляр двухбашенного танка Т-26, вооруженного 37-мм пушкой Б-3, вид спереди (АСКМ).

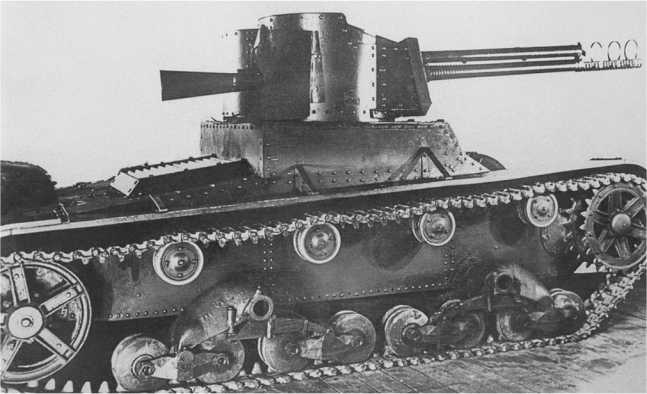

Двухбашенный танк Т-26 с установленным в правой башне 76-мм динамо-реактивным (безоткатным) орудием Курчевского (фото из коллекции Н. Гаврилкина).

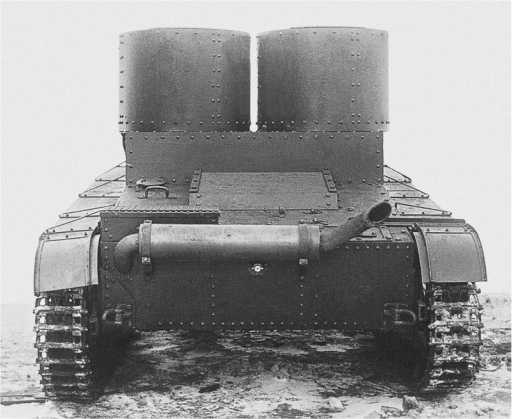

Первый экземпляр двухбашенного танка Т-26, вооруженного 37-мм пушкой Б-3, вид сзади. Машина имеет характерные черты танков выпуска 1931 года — клепаные башни, глушитель закреплен двумя хомутами, кожух над окном выброса воздуха еще отсутствует (АСКМ).

Двухбашенный Т-26 с пушечно-пулеметным вооружением выпуска начала 1932 года. Танк имеет клепаный корпус и башни, кожух над люком для выброса воздуха еще не установлен.
