КОРПУС танка — комбинированный. Носовая часть, подбашенная коробка и корма —литые; днище, борта и фальшборты — из катаной брони. Детали корпуса соединялись между собой гужонами.

Борта корпуса в верхней части — наклонные, в средней и нижней — вертикальные. Фальшборты защищали ходовую часть от поражения осколками снарядов. В передней части бортовой брони и брони фальшборта был сделан вырез, в котором монтировалось направляющее колесо с механизмом натяжения гусеницы. В фальшбортах имелись откидные люки для обслуживания агрегатов ходовой части.

В крыше отделения управления располагался люк для посадки механика- водителя. Его особенностью была сдвигавшаяся назад броневая крышка. В открытом положении она полностью утапливалась в корпус и фиксировалась с помощью специального механизма. Перед люком в крыше корпуса был смонтирован перископический прибор Mk IV, а в лобовом листе — смотровой лючок, закрывавшийся массивной броневой заслонкой.

Моторное и трансмиссионное отделения сверху закрывались броневыми жалюзи, откидывающимися на петлях.

В днище танка было три люка: аварийный для выхода экипажа, для доступа к двигателю и к коробке передач. Кроме того, в днище имелись отверстия для спуска воды и топлива.

БАШНЯ танка —литая, цилиндрическая, устанавливалась на шариковой опоре над боевым отделением. В передней части башни, в маске размещались пушка, пулемет и телескопический прицел. На правой стенке башни крепился кронштейн для установки мортирок для стрельбы дымовыми гранатами.

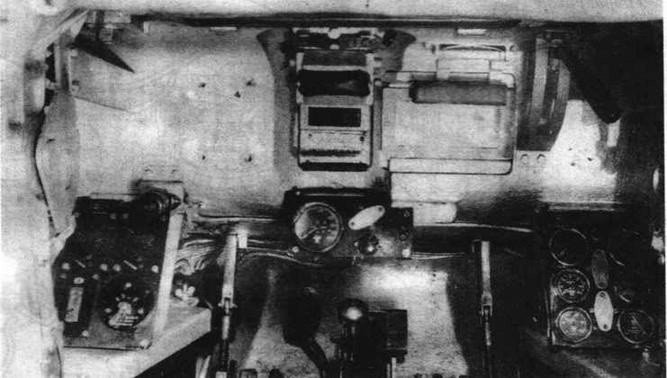

Интерьер места механика-водителя. На левом щитке приборов расположены центральный переключатель, рукоятка остановки двигателей, кнопки стартеров и т.д. На центральном щитке слева — спидометр, справа от него — черная кнопка звукового сигнала. Над центральным щитком — перископический прибор наблюдения Mk IV. На правом щитке приборов размещены (сверху — вниз) аэротермометры воды, манометры масла двигателей, манометр воздуха в сервосистеме и указатель уровня топлива в баках. Над правым щитком приборов — рукоятка открывания броневой заслонки смотрового окна механика- водителя. Внизу, между рычагами управления бортовыми фрикционами расположен рычаг переключения передач, за ним — педали управления танком

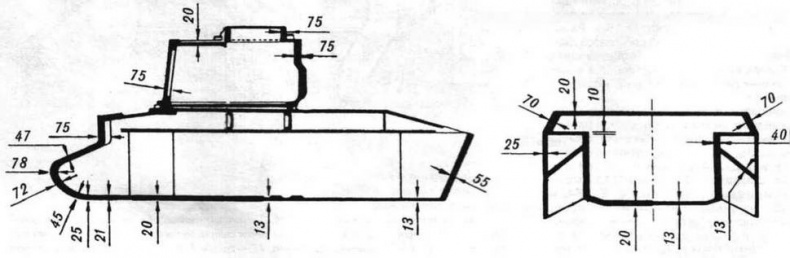

Схема бронирования пехотного танка "Матильда"

На крыше башни слева находилась вращающаяся командирская башенка с люком, закрывавшимся двухстворчатой крышкой. В передней ее створке был смонтирован перископический прибор наблюдения, еще один такой прибор располагался в крыше башни перед башенкой. Справа от башенки имелся прямоугольный люк для посадки заряжающего.

Башня приводилась во вращение ручным механизмом или гидравлическим приводом и была оборудована вращающимся поликом, на котором размещалась часть боекомплекта.

Ручной механизм соединялся с шестерней погона башни двумя парами конических шестерен и редуктором. Передаточное отношение ручного механизма поворота башни 198:1, поэтому один оборот маховичка поворачивал башню на 1,82°. Передаточное отношение гидравлического привода 171:1. Скорость поворота башни зависела от степени поворота рукоятки клапанной коробки и могла изменяться от 0,25° в с (один оборот башни за 24 мин) до 20° в с (один оборот башни за 18 с).

ВООРУЖЕНИЕ. На линейных танках устанавливалась 2-фунтовая (в отечественной литературе обычно упоминается как 40-мм, хотя английский калибр в 2 фунта соответствует 42 мм) пушка Mk IX с длиной ствола 52 калибра.

Пушка состояла из ствола, затвора с полуавтоматикой, люльки, противооткатного устройства, спускового механизма, гильзоулавливателя и плечевого упора. Масса ствола без затвора — 130,2 кг. Нормальная длина отката — 265 мм.

Вертикальные углы наведения в пределах от +20° до -15° придавались пушке (и спаренному пулемету) с помощью плечевого упора, который крепился к левой щеке кронштейна гильзоулавливателя и мог регулироваться в соответствии с ростом наводчика.

Танки вариантов CS (Close Support), так называемой "непосредственной поддержки", вооружались танковыми гаубицами 3" Howitzer OQF Mk I или Mk IA калибра 76 мм.

В "матильдах" всех модификаций, начиная с Mk IIA, устанавливался спаренный 7,92-мм пулемет BESA (на танках модификации Mk II — 7,7-мм пулемет .303 Vickers).

На части машин на командирской башенке крепилась зенитная установка Lakeman для 7,7-мм пехотного пулемета Bren.

На правом борту башни на специальном кронштейне могли устанавливаться два дымовых гранатомета калибра 101,6 мм.

Для стрельбы из пушки и спаренного пулемета использовался телескопический прицел №24В Mk I с 1,9-кратным увеличением. Поле зрения прицела — 21°, диаметр выходного зрачка — 5 мм.

В боекомплект танка входили 67—92 выстрела с бронебойными снарядами, 3150 патронов (14 лент) калибра 7,92 мм, 2800 патронов (100 магазинов) калибра 7,7 мм и 8 дымовых гранат. В боекомплект орудий танков варианта CS первоначально входили только выстрелы с дымовыми снарядами, но затем к ним добавили осколочно-фугасные.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. Силовая установка, начиная с варианта Mk IIА*, состояла из двух 6-цилиндровых рядных дизелей Leyland жидкостного охлаждения мощностью 95 л.с. при 2000 об/мин каждый. Диаметр цилиндра 108 мм. Ход поршня 127 мм, степень сжатия 15,5. Рабочий объем двигателя 4250 см³. Масса двигателя — около 570 кг. (На модификациях Mk II и Mk ПА устанавливались два 6-цилиндровых дизеля АЕС мощностью 87 л.с. каждый.)

Правый и левый двигатели не были взаимозаменяемы и различались расположением вспомогательных механизмов. Левые (по ходу танка) обозначались Е-148 или Е-164, а правые —Е-149 или Е-165. Двигатели Е-148 и Е-149 имели алюминиевые картеры, а Е-164 и Е-165 — чугунные. Каждый из моторов, а также системы питания, смазки, охлаждения и агрегаты запуска были совершенно самостоятельны и работали независимо друг от друга.
