«Рено» FT-17 выпускался в четырех вариантах: пулеметном (Char Mitrailler 8 mm), пушечном (Char Canon 37 mm), командирском или, как его называли, «радиотанк» (Char signal TSF) и танк огневой поддержки (Char Canon 75 mm BS) с 75-мм гаубицей «Шнейдер».

Схема компоновки с задним расположением моторно-трансмиссионного отделения (МТО) и ведущих колес, передним — отделения управления и средним — боевого отделения с установкой вооружения во вращающейся башне, до сих пор остается классической. Рено не первый поставил башню на боевую машину — вращающиеся башни с пулеметным, пушечным или смешанным вооружением тогда уже широко применялись на бронеавтомобилях. Но Рено стал первым, кому удалось создать действующий танк с вращающейся башней.

Водитель (специальность «механика-водителя» тогда еще не сформировалась) сидел в передней части корпуса по оси машины на установленном на днище откидном сиденье. Стрелок (он же командир машины) располагался в башне стоя или полусидя в брезентовой петле, позже установили небольшое регулируемое по высоте сиденье. Для входа и выхода экипажа служил лобовой люк с трехстворчатой крышкой, а в задней части башни слева выполнили аварийный люк-лаз с двустворчатой крышкой. Все крышки люков крепились на внешних петлях.

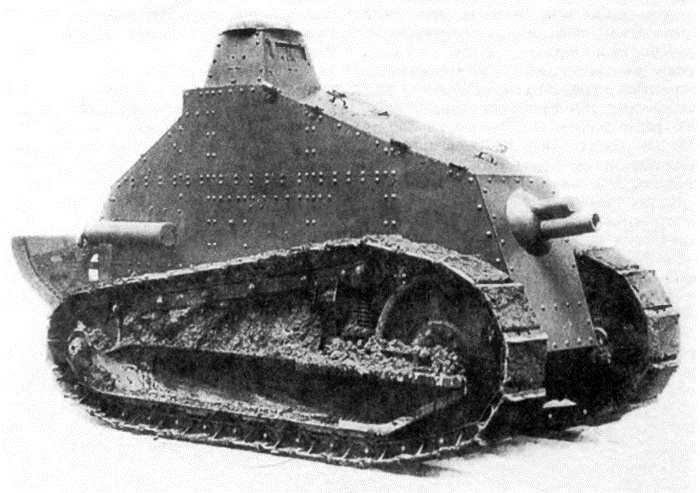

^{Первый образец «Рено» BS - танка огневой поддержки с 75-мм гаубицей в неподвижной рубке. Франция, 1919 год. Машина окрашена в желто-коричнево -зеленые цвета, на балке ходовой части виден заводской номер танка (АСКМ).}

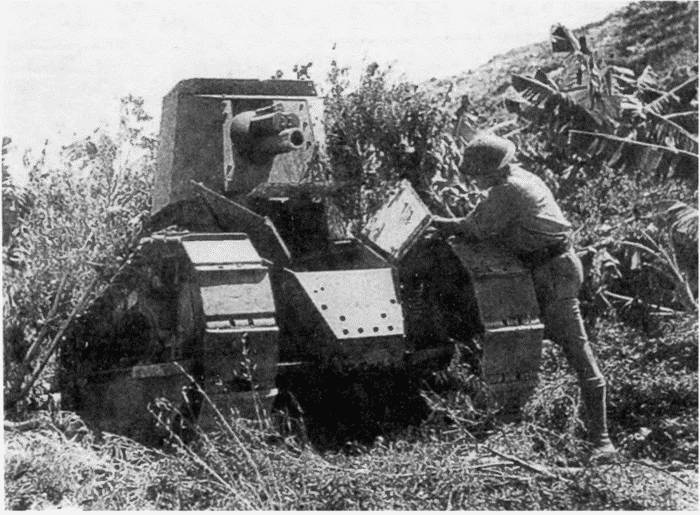

^{Серийный вариант танка огневой поддержки «Рено» BS в Северной Африке. Предположительно начало 1920-х годов (ЯМ).}

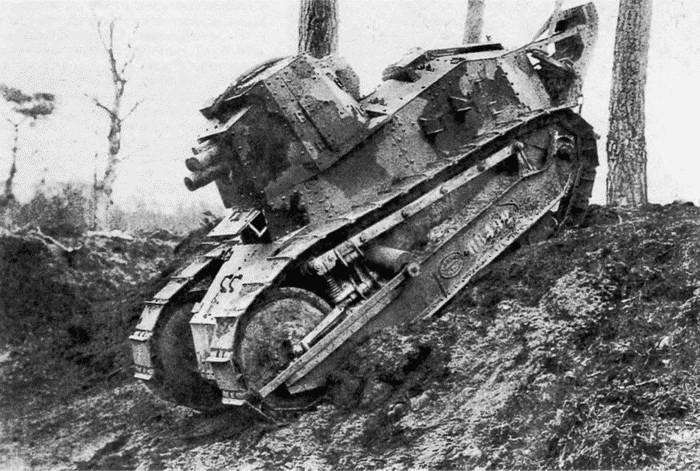

^{«Рено» FT (пулеметный вариант) направляется к месту боев. Западный фронт, осень 1918 года. Камуфляж танка трехцветный, с черными разделительными полосами (ЯМ).}

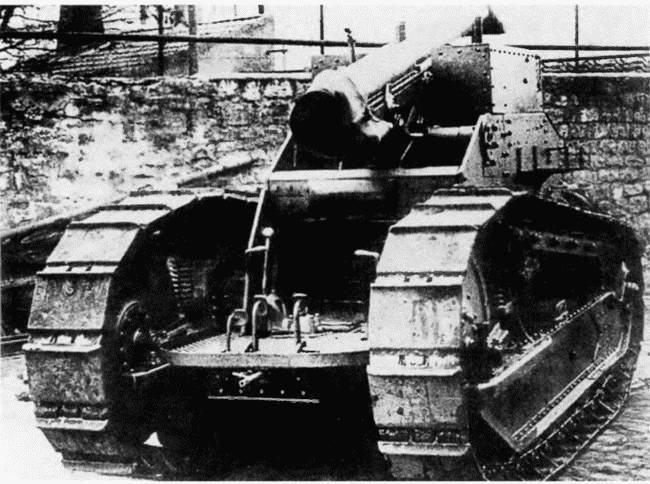

^{Самоходная установка 75-мм полевой пушки на шасси танка «Рено» FT. Франция, 1919 год. Орудие установлено стволом назад по ходу танка (ЯМ).}

Верхняя створка лобового люка со смотровой щелью на марше откидывалась вверх, образуя окно механика-водителя. В бою он вел наблюдение через три открытые смотровые щели в верхней створке и в скулах корпуса. Обитаемый объем отгораживался от МТО стальной перегородкой с двумя зарешеченными окошками для циркуляции воздуха — окошки снабжались откидными заслонками для защиты экипажа в случае пожара двигателя.

Несущий корпус «Рено» FT представлял собой каркас из уголков и фасонных деталей, к которым на заклепках крепились броневые листы и детали ходовой. Прототип танка имел литую лобовую часть корпуса, но сложность с получением броневых отливок нужного профиля и необходимой точности заставили сделать корпус полностью клепанным из катаных листов. Толщина вертикальных листов корпуса составляла 16 мм, наклонных — 8 мм, крыши и днища — 6 мм.

Бронестойкость корпуса увеличивалась за счет установки листов под наклоном.

Далеко не сразу удалось решить вопрос с башней. Прототип «Рено» FT имел литую башню со сферическим наблюдательным «куполом», выполненным заодно с крышей башни. «Купол» уже в первых серийных танках пришлось заменить цилиндрическим колпаком с пятью смотровыми щелями и грибовидной откидывающейся крышкой. Кроме упрощения изготовления, это еще и улучшало вентиляцию. Смотровые щели выполнялись также в створках башенного люка, а в клепаных башнях — и в передних скулах, хотя здесь от них было больше вреда, чем пользы. Далее пришлось упрощать и конструкцию самой башни. Фирма «Рено» по собственной инициативе оснастила первые 100 машин восьмигранной клепаной башней. Испытания показали ее полную пригодность, причем оказалось, что пушку и пулемет можно размещать в одинаковых башнях с соответствующими изменениями установки. Универсальная башня диаметром 1,07 м, приспособленная для установки пушки или пулемета пошла в серию и получила название «омнибус» (omnibus no-латыни — «для всех»). Она устанавливалась на шаровом погоне, для ее опоры на бортах корпуса приклепывались короткие скобы.

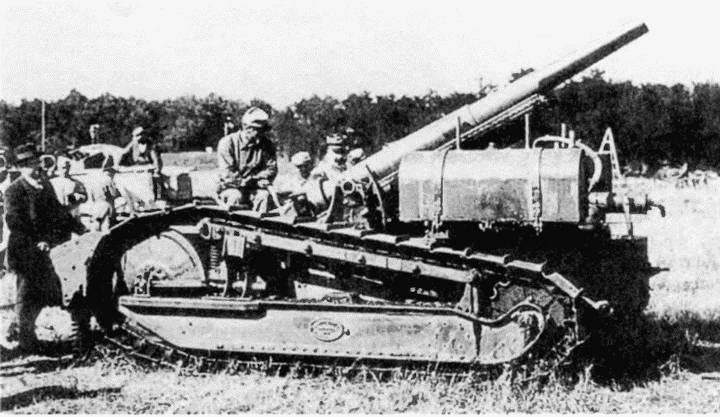

^{Самоходная установка 105-мм гаубицы на шасси танка «Рено» FT. Франция, 1919 год. Бензобак установлен на борту на специальных кронштейнах (ЯМ)}
