Этилен

В данном случае углерод по-прежнему имеет четыре связи, поскольку двойная связь рассматривается как две одинарные. Этилен — очень простое и очень важное вещество. Это растительный гормон, способствующий созреванию плодов. Например, если яблоки хранить в непроветриваемом помещении, они быстро перезреют под действием собственного этилена. (Можно ускорить созревание неспелых авокадо или киви, положив их в пакет со спелым яблоком.)

Органическое соединение метанол, или метиловый спирт, имеет химическую формулу CH₄O. Структура этого кислородсодержащего соединения представлена на рисунке:

Метанол

В данном случае атом кислорода имеет две простые связи, одна из которых связывает его с атомом углерода, а другая — с атомом водорода. И, как всегда, углерод окружен четырьмя связями.

В соединениях, в которых существует двойная связь между атомами углерода и кислорода, как в уксусной кислоте (уксусе), формула C₂H₄O₂ не показывает однозначно, где расположена двойная связь. Именно по этой причине нам нужны структурные формулы: чтобы показать, в каком порядке соединяются атомы и где расположены двойные связи.

Уксусная кислота

Подобные структурные формулы можно изобразить и в сжатом виде. Тогда структурная формула уксусной кислоты примет следующий вид:

или даже

Здесь показаны не все химические связи, существующие в этой молекуле. Такая форма записи позволяет упростить рисунок и демонстрирует только взаимное расположение атомов.

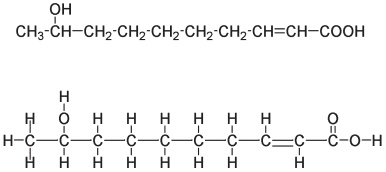

Эта система записи хорошо подходит для небольших молекул, но для более крупных молекул даже такая запись отнимает много времени и сложна для восприятия. Например, обратимся вновь к молекуле, синтезируемой пчелиной маткой, и сравним две формы записи — сжатую и развернутую, отражающую расположение всех связей:

Развернутая структурная формула молекулы, синтезируемой пчелиной маткой

Такая формула слишком громоздка и плохо воспринимается. По этой причине молекулы часто изображают с некоторыми упрощениями. Самым распространенным из них является отсутствие в формулах большинства атомов водорода. (Но это не означает, что атомов водорода в этих молекулах нет.) Атом углерода всегда имеет четыре связи. Поэтому если вы видите, что в какой-либо формуле атом углерода имеет меньше связей, знайте: на самом деле, связей четыре, просто те, которых нет на рисунке, связывают углерод с атомом водорода.

Молекула, синтезируемая пчелиной маткой

Кроме того, атомы углерода в формулах часто изображают связанными не по прямой линии, а под углом. На самом деле такая запись точнее отражает реальную структуру молекул. Изобразим молекулу, синтезируемую пчелиной маткой.

А в еще более сжатом виде можно опустить большинство атомов углерода:

Здесь конец линии и все пересечения обозначают место расположения атома углерода. Все остальные атомы, за исключением большинства атомов водорода и углерода, изображены. Если использовать данное упрощение, то разница между молекулами, синтезируемыми пчелиной маткой и рабочей пчелой, видна гораздо отчетливее.

Молекула, синтезируемая пчелиной маткой

Молекула, синтезируемая рабочей пчелой

Кроме того, в таком виде проще сравнить эти молекулы с молекулами, которые синтезируют другие насекомые. Например, бомбикол — это феромон, или половой аттрактант, который синтезируют самцы тутового шелкопряда. В отличие от молекулы, синтезируемой пчелиной маткой (которая также является феромоном), эта молекула состоит из шестнадцати атомов углерода, имеет две двойные связи вместо одной и не содержит группы COOH.

Молекула, синтезируемая пчелиной маткой

Молекула бомбикола

Особенно выгодно опускать изображение атомов углерода и водорода в формулах циклических соединений — достаточно распространенных структур, в которых атомы углерода образуют кольцо. Ниже приведена структурная формула молекулы циклогексана C₆H₆.

Сжатая форма изображения химической структуры циклогексана. Пересечение любых двух линий указывает место расположения атома углерода. Атомы водорода не показаны.
