Броня, мм

пояс 152-203, бруствер 203-229, башни 229-254, верхняя палуба 38, палуба бруствера 25, подкладка 230-280

Механизмы

"Церберус" ("Моделей"): индикаторная мощность 1370 л.с, 9,75 уз,

"Магдала" ("Равенхилл"): индикаторная мощность 1436 л.с, 10,6 уз.

Запас топлива, т

120 угля (210 наибольший)

Экипаж, чел.

120/155

Конструкторы

Р.У.Пэйсли, А.Милн

Вооружение

При вступлении в строй оба корабля получили по четыре 18-тонных 10" дульнозарядных орудия, которые "Церберус" нёс в течение всей его службы, в то время как на "Магдале" они в 1892 г. были заменены на 8" казнозарядные орудия. Впоследствии на навесной палубе установили также несколько лёгких скорострельных пушек.

Броня

Диаметр башен составлял 8,0 м; они защищались броневыми плитами толщиной 229 мм на 280мм тиковой подкладке, толщина которых в лобовой части возрастала до 254 мм на 230мм подкладке. Привода башен были ручными. Борт бронировался плитами толщиной 152-203 мм на 230-280мм подкладке, палуба имела толщину 38 мм на 280мм подкладке. Толщина бруствера была усиленной – 76-229 мм, он перекрывался 25мм железной палубой на 254мм подкладке.

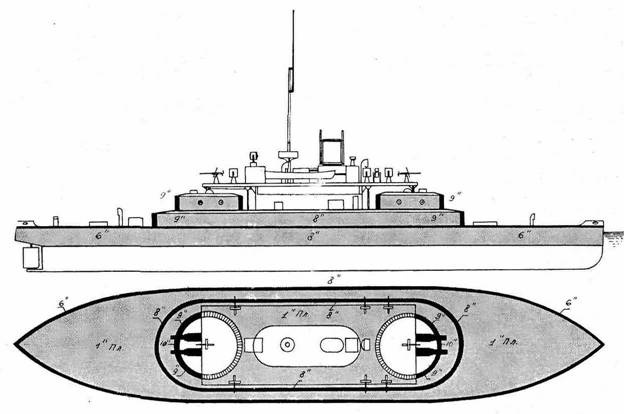

«Церебус» Схема распределения бронирования»

Машинная установка

У этих кораблей два винта и балансирный руль обеспечивали им хорошую маневренность и вполне заменили прежний парусный движитель, поскольку по самому образу их предназначения им не требовалось совершать длительные морские переходы. "Магдала" немного превосходил своего собрата по скорости хода -правда, всего на один узел.

"Церберус"

При вступлении в строй "Церберус" имел навесную палубу, простиравшуюся за башни (для размещения дополнительных шлюпок), в оконечностях бруствера было установлено по лёгкой мачте шестового типа. Однако при подготовке корабля к долгому переходу в Мельбурн приходилось ожидать любых случайностей, поэтому корабль оборудовали временными бортами от скругле-ний бруствера до обоих штевней, оставив в центре низкий борт. Эта временная надстройка оказалась столь высокой, что крыши башен лишь немного возвышались над ней, а поскольку корабль для перехода получил также временную трехмачтовую оснастку, он смотрелся как уменьшенная версия "Монарха".

При принятии на борт полного запаса угля в 210 т осадка "Церберуса" доходила до 4,57 м, что соответствовало метацентрической высоте в 1,07 м. Угол максимальной остойчивости при этом составлял 25°, а при крене 39° корабль переворачивался. Во время перехода в Австралию, который монитор прошёл в основном под парусами в плохую погоду, он кренился лишь до 15°.

По прибытии к месту назначения с него сняли временные надстройки в оконечностях, а также часть навесной палубы, выступающую за башни, что же касается рангоута, то ограничились единственной мачтой шестового типа сразу за дымовой трубой. В течении всей службы корабль постоянно находился в гавани Мельбурна, и, если не считать кратких выходов на артиллерийские учения, не сделал ни одного морского перехода. После исключения из списков активного флота он вплоть до 1936 г. состоял плавбазой, пока не был окончательно исключён из службы и затоплен в качестве волнолома.

"Магдала"

Корабль перешёл в Бомбей в течение зимы без сопровождения – представители контрагента и офицеры считали его достаточно мореходным для подобного риска, а страховая компания всецело разделяла это мнение. Монитор оснастили таким же временным рангоутом, как и "Церберус", но не стали оборудовать его дополнительными надстройками в оконечностях, и корабль отправился в путь под парусами с неохотного разрешения Адмиралтейства, особо оговорившего все необходимые условия перехода, которые должна была неукоснительно соблюдать штурманская часть – параметры крена и пр. По счастью, сила ветра не превышала 5 баллов, а высота волн 2 м, так что вода лишь немного заливала палубу. Корабль проявил под парусами большую жесткость, и при постановке всех парусов (за исключением брамселей) не кренился более 12°

По прибытии в Бомбей весь временный рангоут сняли, навесную палубу укоротили, так что теперь она не достигала башен, и поставили единственную лёгкую мачту-шестовку перед дымовой трубой. Вся служба корабля прошла в составе резерва в Бомбее, лишь изредка прерываясь выходами в море на артиллерийские учения. "Магдалу" продали на слом в 1903 г.

"Абиссиния"

Строитель

Заложен

Спущен на воду

Введён в строй

"Абиссиния"

"Даджен"

23.07.1868

19.02.1870

10.1870

Размерения, м

68,6 х 12,80 х 4,45

Водоизмещение, т

2900 (корпус и броня 2200, оборудование700)

Вооружение

4 18-тонных 10" дулънозарядных нарезных (в 1892 г. перевооружён на 4 8" казнозарядных)

Броня, мм

пояс 152-178, бруствер 178-203, башни 203-254, палуба 25-38, рубашка 25-32, подкладка 230-280 (тик) (полный вес брони, без башенной брони, 556 т)

Механизмы

индикаторная мощность 1200 л.с, 9,59 уз

Запас топлива, т

92 (уголь)

Экипаж, чел.

92/100

Когда Индийский департамент запросил Совет Адмиралтейства относительно наиболее оптимально типа корабля для обороны Бомбея, инспектор высказался за постройку больших мониторов с самыми тяжёлыми орудиями и бронёй пояса в 305мм, а башен 381 мм, и стоимостью порядка 220000 ф.ст. каждый. Реальная цена подобных кораблей, однако, определённо должна была значительно превысить указанную сумму, и в итоге после годичной переписки приняли решение о постройке мониторов более скромных размеров с соответствующим вооружением.

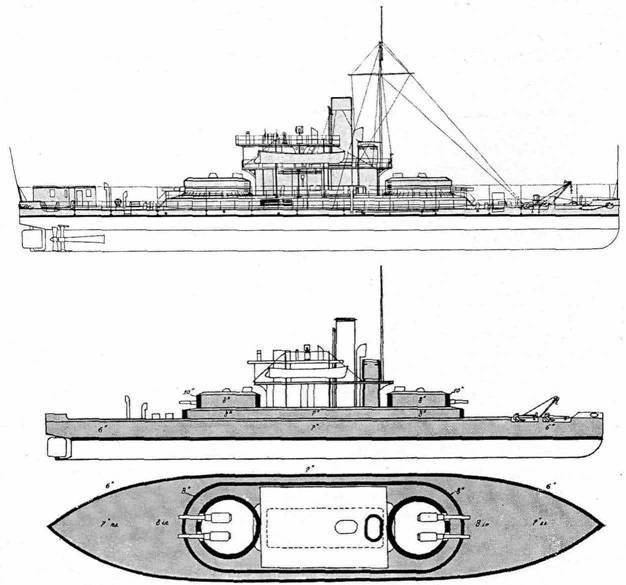

«Абиссиния». Общий вид и схема распределения бронирования

Были составлены задания на их проектирование и объявлен конкурс на постройку, но, по общему мнению и инспектора, и главного строителя, ни один из представленных проектов не был успешен столь же, сколь "Церберус", конструкцию которого Индийский департамент в итоге и вынудили принять за основу. Однако по причинам экономии средств лишь один из двух предположенных к постройке кораблей, "Магдала", должен был повторять в точности свой прототип, в то время как на втором, "Абиссинии", решили сэкономить порядка 20000 ф. ст. и строить его по новому проекту, представленному фирмой "Даджен" из Поплара.
