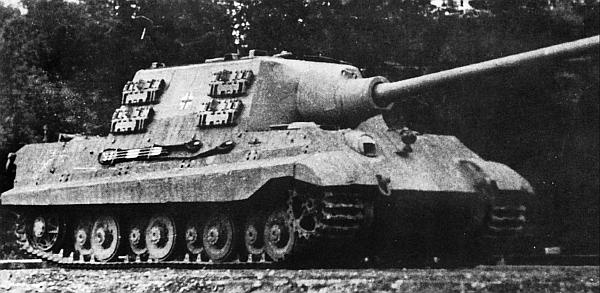

«Ягдтигр» (шасси № 305003) с подвеской конструкции Порше перед отправкой на фронт

В амбразуре переднего листа рубки, прикрытой массивной литой маской, устанавливалась пушка 12,8 cm Pak 44 (Pak 80) калибра 128 мм. Начальная скорость бронебойного снаряда достигала 920 м/с. Длина ствола орудия, разработанного фирмой Кгарр и изготавливавшегося на предприятии Bertha-Werke в Бреслау, составляла 55 калибров (7020 мм). Масса орудия – 7000 кг. Затвор – клиновой, горизонтальный, имел 1/4 автоматики, то есть открывание затвора и экстрактирование гильзы производились вручную, а после досылания снаряда и заряда затвор закрывался автоматически. Пушка была смонтирована на специальном станке, установленном в корпусе САУ. Вертикальное наведение осуществлялось в пределах от -7° до +15°, горизонтальное – 10° на сторону. Противооткатные устройства располагались над стволом орудия. Предельная длина отката – 900 мм. Наибольшая дальность стрельбы осколочно-фугасным снарядом достигала 12,5 км. Как уже отмечалось, пушка Рак 44 отличалась от 128-мм зенитной пушки Flak 40 раздельно-гильзовым заряжанием. В тесной рубке САУ с громоздким и тяжелым «унитаром» не было возможности развернуться. Для ускорения процесса заряжания в экипаж «Ягдтигра» входили два заряжающих: в то время как один досылал в камору снаряд, другой – подавал гильзу с зарядом. Тем не менее, скорострельность «Ягдтигра» не превышала 2 – 3 выстр/мин.

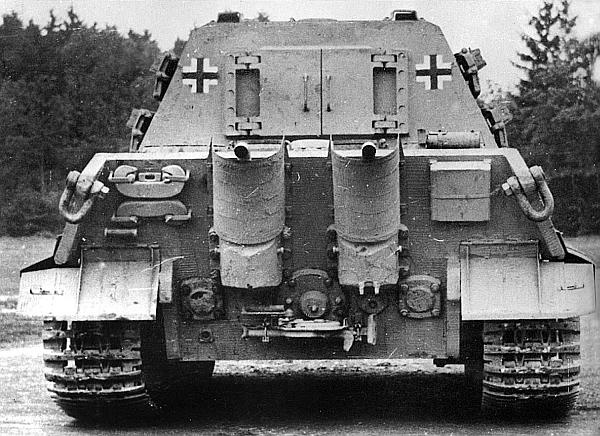

«Ягдтигр», вид сзади. Обращают на себя внимание кожухи выхлопных труб и массивная двухстворчатая броневая дверь в кормовом листе рубки

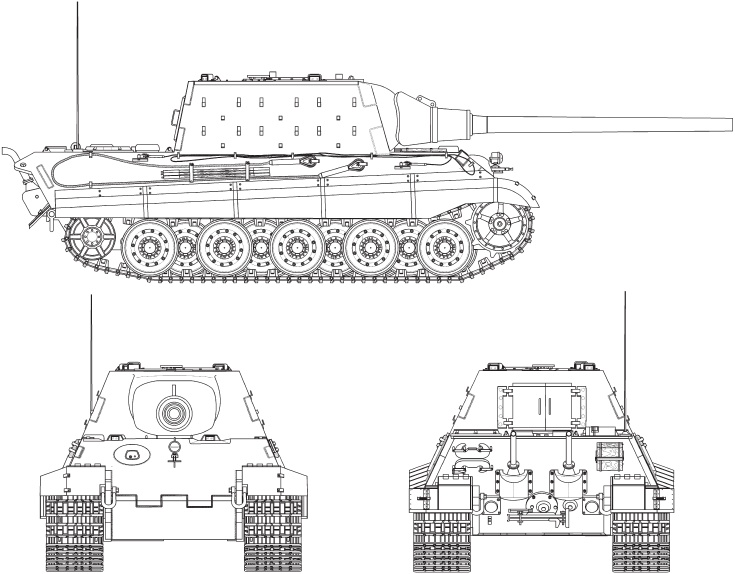

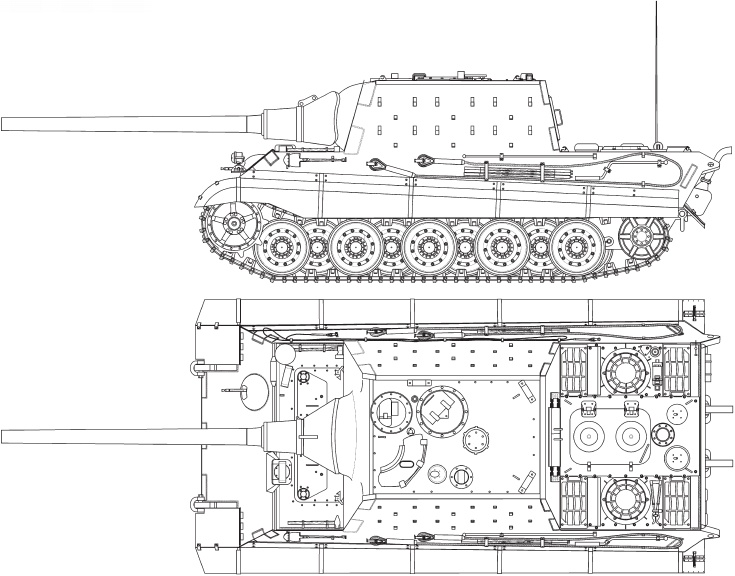

Panzerjager Tiger Ausf.B

Чертеж выполнил В.Мальгинов

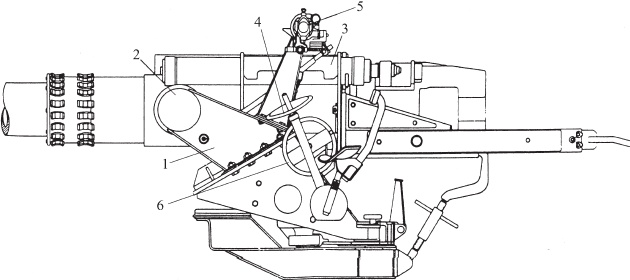

Станок 128-мм пушки:

1 – кронштейн крепления цапфы;

2 – цапфа;

3 – тормоз отката;

4 – маховик горизонтальной наводки;

5 – привод к прицелу;

6 – маховик вертикальной наводки

Боекомплект САУ размещался на полу боевого отделения и бортах рубки в хомутиковых укладках и составлял 38 – 40 выстрелов.

Перископический прицел WZF 2/1 имел десятикратное увеличение и поле зрения 7°, что позволяло поражать цели на дистанции до 4000 м.

Вспомогательное вооружение «Ягдтигра» состояло из пулемета MG 34, размещенного в шаровой установке в лобовом листе корпуса. Боекомплект пулемета – 1500 патронов. На крыше рубки было смонтировано «устройство ближнего боя» – 26-мм противопехотный гранатомет. На машинах поздних выпусков стал устанавливаться зенитный пулемет MG 42.

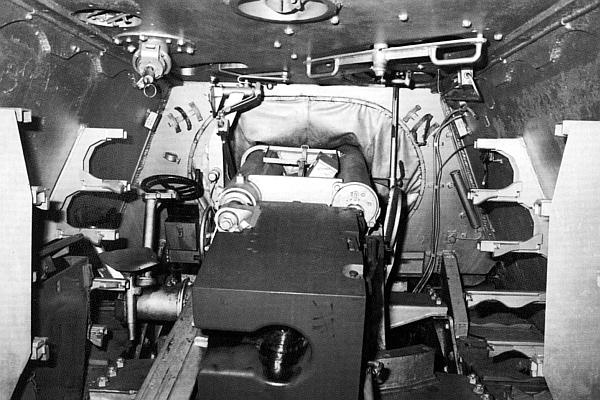

Боевое отделение САУ «Ягдтигр». На переднем плане – казенная часть 128-мм пушки. Слева от нее – рабочее место наводчика и маховик горизонтальной наводки. Над ним, в крыше рубки, установлено так называемое «устройство ближнего боя» – казнозарядная мортирка для стрельбы дымовыми и осколочными гранатами. По бортам рубки – стеллажи для пеналов с зарядами

На «Ягдтигре» устанавливался такой же силовой блок, что и на танке «Королевский тигр» – 12-цилиндровый карбюраторный четырехтактный двигатель Maybach HL 230Р30 мощностью 700 л.с. (515 кВт) при 3000 об/мин (на практике число оборотов не превышало 2500). Цилиндры располагались V-образно под углом 60°. Степень сжатия 6,8. Сухая масса двигателя составляла 1300 кг. Для питания двигателя использовался этилированный бензин с октановым числом не ниже 74. Емкость семи бензобаков составляла 860 л. Подача топлива принудительная, с помощью двух диафрагменных насосов Solex. Карбюраторов – четыре, марки Solex 52FFJIID.

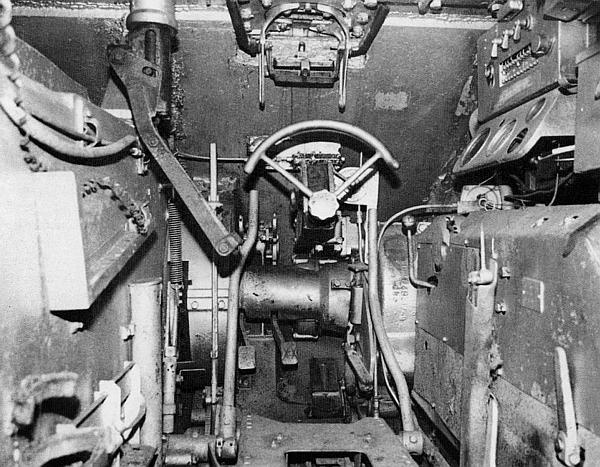

Рабочее место механика-водителя. Хорошо видны штурвал, панель приборов (справа над коробкой передач) и прибор наблюдения механика-водителя. Слева – рычаг и сервомеханизм открывания крышки посадочного люка механика-водителя

Система смазки – циркуляционная, под давлением, с сухим картером. Циркуляция масла осуществлялась тремя шестеренчатыми насосами, из которых один нагнетающий и два отсасывающих.

Система охлаждения – жидкостная. Радиаторов – четыре, соединенных по два последовательно. Емкость радиаторов – около 114 л. По обеим сторонам двигателя располагались вентиляторы типа Zyklon.

Для ускорения запуска двигателя в холодное время года предназначался термосифонный подогреватель, отапливаемый паяльной лампой, которая устанавливалась с наружной стороны кормового листа корпуса.

Запуск двигателя штатно осуществлялся с помощью электростартера. В случае необходимости был возможен запуск двигателя вручную или с помощью пускача. Рукоятка ручного запуска двигателя соединялась с кулачковой муфтой на коленчатом валу двигателя. Рукоятку вставляли в небольшое отверстие в кормовом листе корпуса с правой стороны, чуть ниже выхлопной трубы. Отверстие закрывалось бронекрышкой.

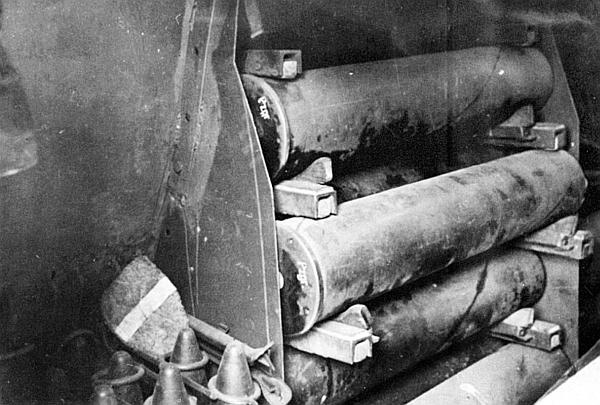

Укладка зарядов 128-мм пушки в боевом отделении «Ягдтигра»

Для пуска двигателя с помощью пускача снималась крышка большого люка на уровне коленчатого вала двигателя. Пускач неподвижно фиксировался на броне САУ с помощью двух держателей, и шестерня на валу пускача входила в зацепление с шестерней на коленчатом валу двигателя.

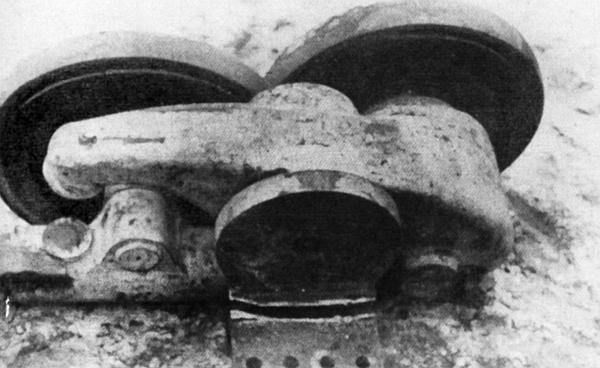

Общий вид тележки подвески конструкции Ф.Порше (слева и в центре), сломавшейся во время испытаний из-за некачественного материала
