Ла-11 — цельнометаллический свободнонесущий моноплан.

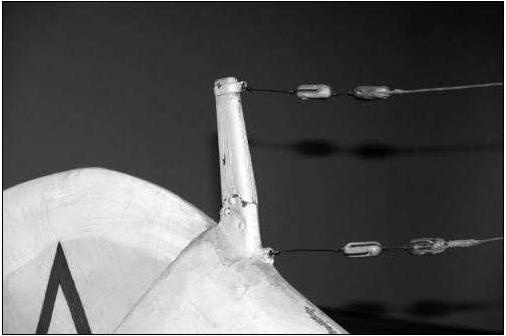

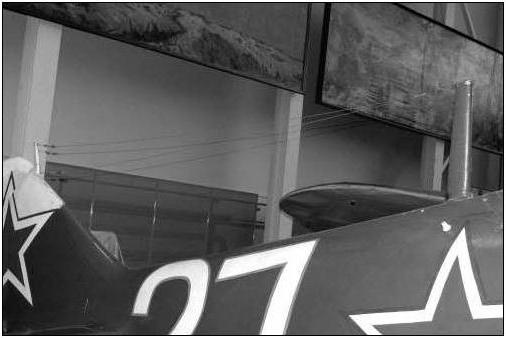

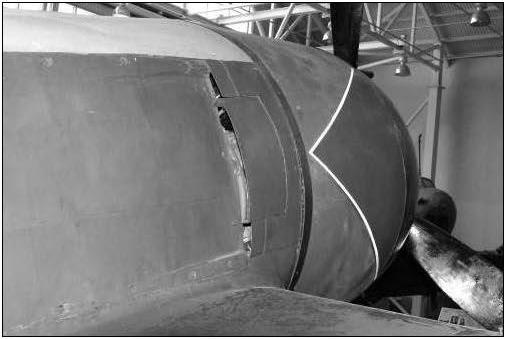

Фюзеляж — полумонокок овального сечения, клепаной конструкции. Технологически делится на переднюю и хвостовую части, стыкующиеся болтами в четырех узлах. Каркас передней части — ферменной конструкции, состоит из семи основных и четырех дополнительных шпангоутов, штампованных из листового дюралюминия, четырех лонжеронов и стрингеров. К передней части крепится ферма-лафет, сваренная из стальных труб. Хвостовая часть полумонококовой конструкции, имеет девять шпангоутов и четыре полурамы, штампованные из дюралюминия, а также четыре лонжерона и стрингеры. Обшивка фюзеляжа — несущая, выполнена из листа толщиной от 1,2 до 2 мм. На левом борту находится большой люк. Киль выполнен за одно целое с хвостовой частью фюзеляжа; его каркас образован верхними частями шпангоутов фюзеляжа, а также нервюрами и лонжероном киля. Толщина обшивки — 0,8–1 мм.

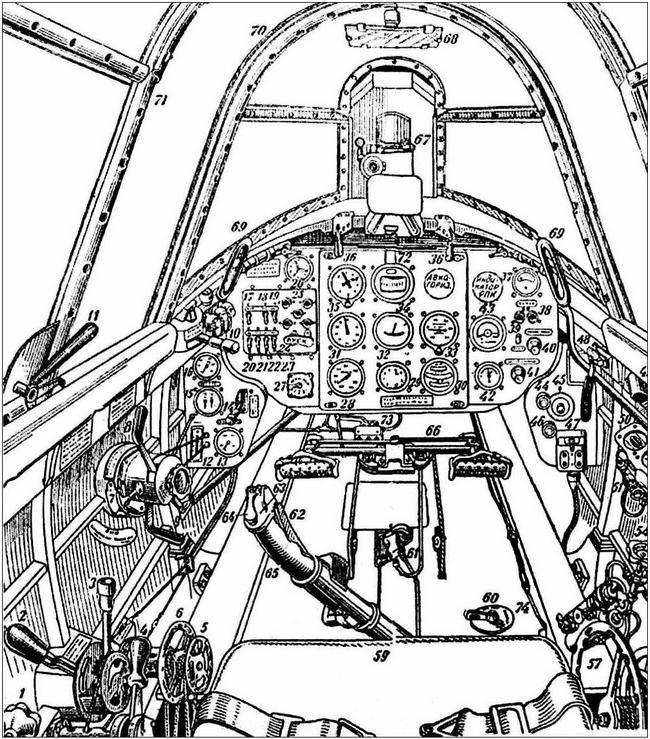

В передней части фюзеляжа расположена кабина летчика. Сверху ее закрывает прозрачный фонарь с каркасом из стальных труб. Он состоит из козырька с 60-мм бронестеклом, сдвигающейся назад средней секции и неподвижной задней части. Средняя секция в аварийной ситуации сбрасывается. В неподвижной части слева сделан лючок на петлях для доступа к радиооборудованию и бачку с гидросмесью.

Сиденье летчика — штампованное из дюралюминиевого листа, с чашкой под парашют, регулируемое по высоте. Кресло имеет мягкую подушку на спинке и подлокотники. Сзади пилота защищает бронеспинка и бронестекло толщиной 73 мм, вмонтированное в раму за его головой. Вентиляция в кабине осуществляется через патрубок, выставленный справа перед козырьком фонаря. Поток воздуха регулируется вентилем. Воздух может также подаваться по специальному каналу с регулирующей заслонкой из туннеля маслорадиатора. Для летчика предусмотрен писсуар.

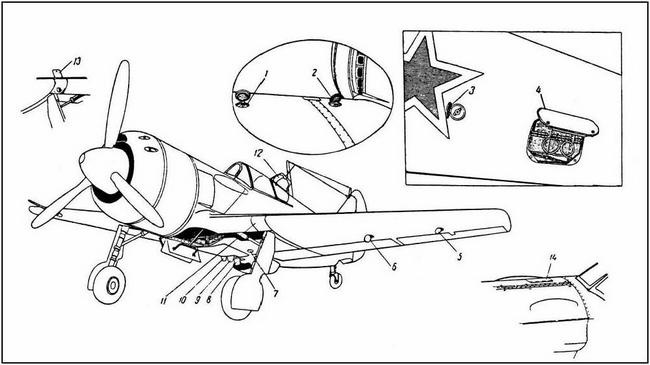

Расположение смотровых люков на самолета Ла-11 было аналогично Ла-9.

Крыло, набранное из ламинарных профилей, технологически делится на центроплан и две консоли. Центроплан является основным силовым узлом самолета. К нему крепятся консоли крыла, шасси, моторама, лафет, фюзеляж и посадочные щитки. Каркас центроплана состоит из одного лонжерона, задней стенки, 12 разрезных нервюр и заднего стрингера, связывающего хвостовики последних между собой. Лонжерон — двутаврового сечения, со стальными полками и дюралюминиевой стенкой. Носки десяти нервюр имеют вырезы под желоба для укладки стоек шасси. В нервюры на стыке с консолями вмонтированы трубы, служащие осями при повороте стоек шасси. Снизу посередине между лонжероном и задней стенкой выполнен люк для монтажа бензобаков.

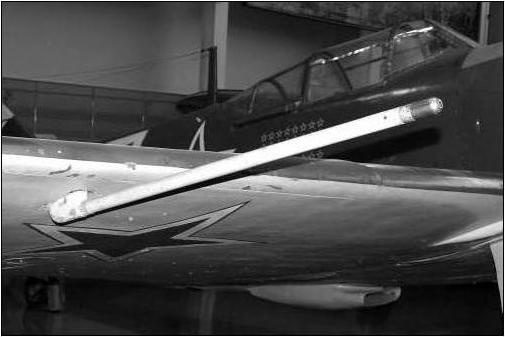

Конструкция консолей подобна конструкции центроплана. Каркас каждой консоли состоит из лонжерона, задней стенки и 18 нервюр. Обшивка всего крыла — дюралюминиевый лист толщиной 1,2–1,5 мм. Стыки центроплана с консолями сверху и снизу прикрыты алюминиевыми лентами. Законцовки крыла — отъемные, округлой формы, имеют набор из штампованных диафрагм, закрытых листовой обшивкой толщиной 1,2 мм. На правой консоли крепится обогреваемая трубка ПВД, в носке левой располагается посадочная фара.

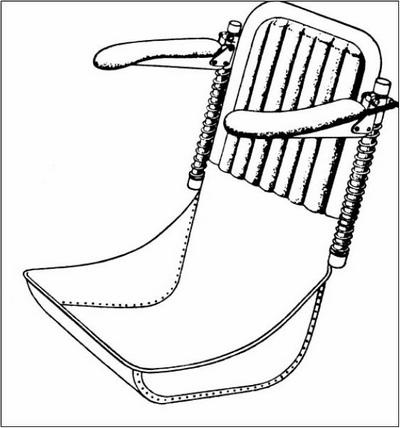

Сиденье летчика с чашкой под парашют.

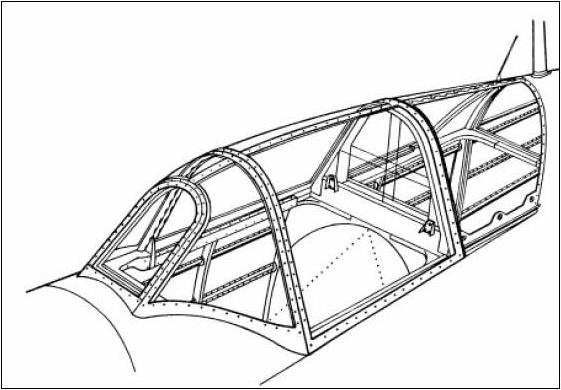

Каркас фонаря кабины летчика.
