Если присмотреться к проектам летательных аппаратов, разработанных под руководством Роберта Людвиговича, то можно обнаружить общую черту: конструктор стремился, чтобы как можно больше агрегатов планера создавало подъемную силу при минимальном лобовом сопротивлении. По тому же пути он пошел и в годы войны, предложив проект «Р».

Для самолета «Р» была предложена несущая система типа биплана Буземана, не создающая волновое сопротивление и представляющая собой плоский прямоточный двигатель, в котором горючее и окислитель поступали вдоль размаха крыла в виде перегретых паров. Камеры сгорания изнутри выложены тонкими трубами прямоточного котла, по которым под высоким давлением проходили горючее и окислитель по принципу противотока к инжектору.

Таким образом, на старте двигательная установка работала как жидкостно-реактивный двигатель (ЖРД) с подсосом воздуха, а при больших скоростях — как прямоточный воздушно-реактивный двигатель с использованием инжекции паров горючего. Проведенные опыты с инжектором такого рода подтвердили правильность предложенной концепции.

По образному выражению И. Берлина, это была концепция «газодинамического единства планера и силовой установки».

Много лет спустя, и особенно на рубеже 1950–1960 годов, задачи тесного взаимодействия планера, силовой установки и воздушного потока, обтекающего летательный аппарат, стали доминирующими не только в работах Бартини, но и предметом исследований, направленных на создание сверхзвуковых самолетов. Достаточно отметить такие проекты, как пассажирский самолет Ту-144, бомбардировщик-ракетоносец Ту-160, многоцелевой Т-4 ОКБ П. О. Сухого, американского XB-70 «Валькирия» и др. Особенно остро этот вопрос стоит и сегодня при проектировании гиперзвуковых летательных аппаратов с воздушно-реактивными двигателями, и Бартини в этом отношении был первопроходцем.

Суть своего предложения Бартини изложил в «Объяснительной записке по определению летных данных самолета «Р», подготовленной в эвакуации в Омске и датированной 21 января 1941 года, откуда следует, в частности:

«Основная идея заключается в следующем:

1. Для рациональной компоновки реактивного двигателя с самолетом целесообразно создать машину, в которой струи двигателя и самолета взаимодействуют т. о., что(бы) интерференция увеличила тягу, уменьшила сопротивление и увеличила подъемную силу.

Такая схема осуществима путем расположения вытянутой вдоль размаха выходной щели газов реактивного двигателя на верхней стороне крыла. Тогда разряжение, созданное крылом, увеличивает скорость истечения газов реактивного двигателя, обдув же верхней стороны крыла дает уменьшение сопротивления и увеличение подъемной силы.

Данное обстоятельство, а также отсутствие винта и большое уменьшение веса машины в полете приведут к созданию самолета особой схемы.

2. Для улучшения работы воздушно-реактивного двигателя, в особенности на больших скоростях, целесообразно использовать кинетическую энергию перегретых паров топлива, вводимых в камеру сгорания. Мощность струи этих перегретых паров значительна. Если, например, на взлете расход топлива 2 кг/с и скорость его паров 1220 м/с, то их мощность равна 2000 л.с., что может быть использовано для увеличения компрессии в двигателе.

Наддув может быть осуществлен двумя различными путями:

а) непосредственно струями паров топлива через инжекцию при низком КПД компрессора, но при минимальном весе механизмов;

б) с помощью аксиального нагнетателя, приводимого в движение парами топлива, при высоком КПД, но при большом весе механизмов».

Как известно, одной из трудностей при выполнении аэродинамического расчета околозвукового самолета в те годы было определение волновой составляющей лобового сопротивления. Бартини, рассчитывая аэродинамические характеристики проекта «Р», как следует из той же пояснительной записки, «определял внешнее сопротивление <…> с учетом влияния числа Маха на C_x^[11] по эмпирическим данным.

В папке № 4 получен новый метод расчета тяги реактора при заданном геометрическом и термическом профиле канала. Этот метод дает более строгое решение величин, определяющих тягу, применение графического метода для решения дифференциального уравнения dV/ds упрощает технику вычисления».

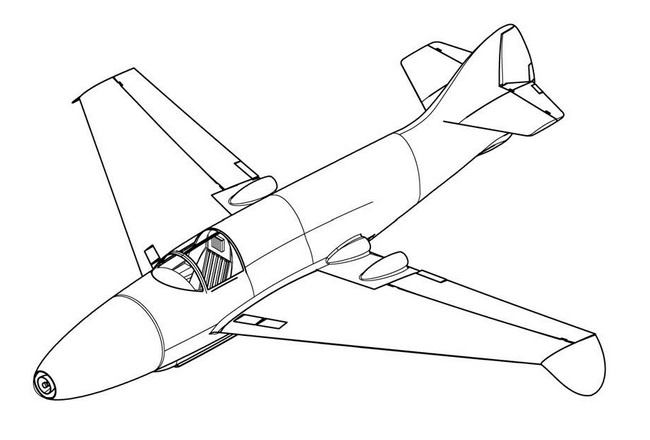

^{Рисунок ракетоплана «114Р». Реконструкция М. В. Орлова.}

Во многих публикациях о Бартини можно прочитать, что машина «Р» была предложена по схеме бесхвостка с крылом переменной по размаху стреловидности и двухкилевым вертикальным оперением на его концах. Лично я не встречал в архивах схему этого самолета, но документы, с которыми я работал, подтверждают лишь наличие на крыле шайб (высотой 1 метр) и сложную конфигурацию крыла средней относительной толщиной восемь процентов. Более того, как следует из упомянутой пояснительной записки, расчетная скорость самолета «Р» не должна была превышать 1250 км/ч на высоте 10 000 метров, а продолжительность полета не более 30 минут. Получается, что в январе 1941 года Бартини вполне серьезно рассматривал возможность полета со скоростью в 1,15 раза, превосходившую звуковую.

В то же время Роберт Людвигович очень осторожно относился к полученным результатам и в том же документе, подстраховав себя, приписал: «Учитывая предварительный характер расчетов, можно полагать, что максимальные горизонтальные скорости (будут) порядка 1000 км/ч».

Учел Бартини в своем предложении и вес вооружения, но поскольку все кончилось лишь прикидочными расчетами, то его состав не конкретизировался.

В любом случае сегодня это предложение выглядит просто фантастическим и не только потому, что оно было сделано, когда Красной Армии благодаря огромным усилиям удалось отбросить немецкие войска от стен Москвы. В своем предложении, а иначе это назвать нельзя, Бартини замахнулся на совершенно новые, еще не существовавшие технологии как проектирования летательных аппаратов, так и их изготовления.

В условиях, отличных от советских, предложение Роберта Людвиговича стимулировало бы развитие авиастроения путем расширения объема научно-исследовательских работ. Для этого требовалось прежде всего значительное финансирование и молодые высококвалифицированные специалисты. Ни тем, ни другим в то время Советский Союз не располагал, а в тюрьме, тем более во время страшнейшей войны, говорить о каком-либо техническом прогрессе не приходилось.

В те годы область аэродинамики летательных аппаратов, способных летать с околозвуковой и тем более сверхзвуковой скоростью, еще не была исследована, а конструкторы, берясь за разработку скоростного истребителя, как правило, пытались совместить планер дозвуковой конфигурации с реактивным двигателем. Исключение составили лишь советские конструкторы А. Москалев, Р. Бартини и немец А. Липпиш. Попытку создания реактивного самолета приписывают и К. Калинину, но найденные впоследствии документы показывают, что его проект самолета с треугольным крылом есть не что иное, как летающий автомобиль. Но если Москалев обосновал форму крыла в плане использованного в проекте самолета САМ-4 «Сигма», исходя из поперечного сечения артиллерийского снаряда, то Липпиш пришел к идее треугольного крыла по аналогии с конусом Маха. Бартини же в проекте «Р» пошел дальше всех, предложив форму несущей поверхности, близкую к оживальной, позволяющую, как известно, существенно снизить лобовое сопротивление и сократить диапазон смещения аэродинамического фокуса при преодолении звукового барьера.
