По классификации того времени выделялись «легкие, облегченные и тяжелые пулеметы «Максим». «Легкими» именовались пулеметы «Виккерс», полученные Россией в небольшом количестве и использовавшиеся в основном в кавалерии и авиации. «Тяжелыми» именовались отечественные пулеметы «Максим» обр. 1905 г., «облегченными» — обр. 1910 г.

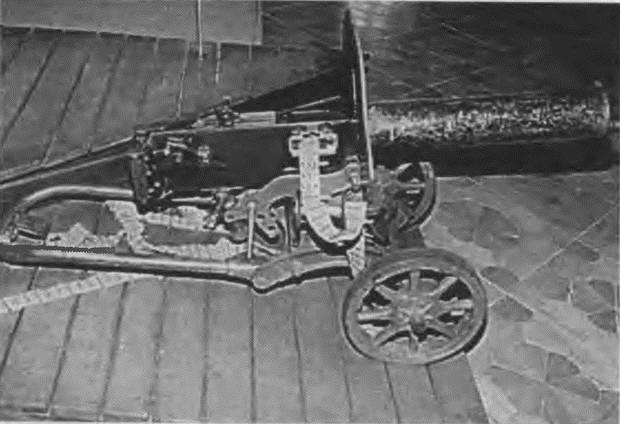

Пулемет «Максим» обр. 1910 г. на упрощенном станке Соколова

Автоматика пулемета «Максим» действовала по схеме отдачи ствола с коротким ходом. Запирание канала ствола производилось затвором (замком), подпираемым системой из двух шарнирно сочлененных рычагов, передний из которых (шатун) был связан плоским шарниром с затвором, а задний (мотыль) так же шарнирно крепился в задней части рамы, то есть рама играла роль ствольной коробки. На правый конец оси мотыля надевалась качающаяся рукоятка, играющая также роль ускорителя в работе автоматики, на левый — барабан (эксцентрик) с цепочкой типа Галя, соединенной с возвратной пружиной. Выстрел производился с закрытого затвора. Спусковой рычаг располагался между рукоятками управления и удерживался предохранителем.

Питание — из холщовой патронной ленты. Подача ленты — справа-налево ползуном. Патронная коробка переносилась и устанавливалась отдельно от пулемета и для надежной работы системы подачи второй номер вручную поддерживал подаваемую ленту в правильном положении.

Расчет пулемета «Максим» обр. 1910 г. на треножном станке «Виккерс» на позиции

Пулемет обр. 1905 г. имел выдвижной или откидной стоечный прицел, пулемет обр. 1910 г. — откидной стоечный прицел с механизмом введения боковых поправок. Кожух ствола емкостью 4,5 л имел наливное (сверху сзади) и сливное (спереди снизу) отверстия. Часть пулеметов имела кожух с продольным оребрением, но ради упрощения производства от оребрения пришлось отказаться.

Система «Максим» отличалась высокой живучестью, надежностью действия, что и обеспечило ей исключительное долголетие. Большая масса пулемета затрудняла его передвижение, но способствовала увеличению меткости и кучности стрельбы.

Пулеметы «Максим» использовались с несколькими типами полевых станков:

— треножный станок (тренога «Виккерс») обр. 1904 г. и его модификация обр. 1909 г.,

— треножный станок «Виккерс» обр. 1910 г. с бронещитом, колесным ходом и возможностью менять высоту линии огня,

— станок Соколова (обр. 1908 г.) с колесным ходом, откидными ногами, бронещитом, позволял вести огонь в положении лежа или сидя. Увеличение производства требовало упрощения станка. Он лишился заднего ролика и подушки на хоботе. Затем убрали откидные ноги. Это отвечало и условиям применения — огонь из пулемета обычно вели из положения лежа либо ставили его на бруствер окопа,

— станок Колесникова с колесным ходом и бронещитом, отличавшийся простотой производства.

Большие колесные лафеты к 1914 г. были уже заменены в армии станками Соколова или треножными станками, но оставались в крепостях и учебных заведениях.

Пулеметный взвод с пулеметами «Максим» обр. 1910 г. на станках Соколова первоначального образца. Кавказский фронт

Главным отличием пулемета «Виккерс» от системы «Максим» был перевернутый на 180° затвор, складывание шатуна и мотыля вверх и выброс стреляных гильз вниз. Это позволило уменьшить высоту короба и облегчить систему. Изменена конструкция надульника-усилителя отдачи. Крышка короба разделена на две части: передняя часть закрывала приемник, а задняя — короб. Модель «Виккерс» Mkl (у нас упоминался как «Виккерс» обр. 1910 или 1909 г.) имела кожух емкостью 4,1 л, гладкий или с оребрением. Треножный полевой станок «Виккерс» допускал стрельбу из положения лежа или сидя.

Станковый пулемет М1895/1914 «Кольт» системы Дж. М. Браунинга имел оригинальный газовый двигатель автоматики — с газовым поршнем на качающемся рычаге. Запирание канала ствола производилось перекосом затвора в вертикальной плоскости. За характерное движение рычага с поршнем, а также за пыль, поднимаемую отводимыми вниз пороховыми газами, пулемет получил прозвище «Potato Digger», то есть «картофелекопалка».

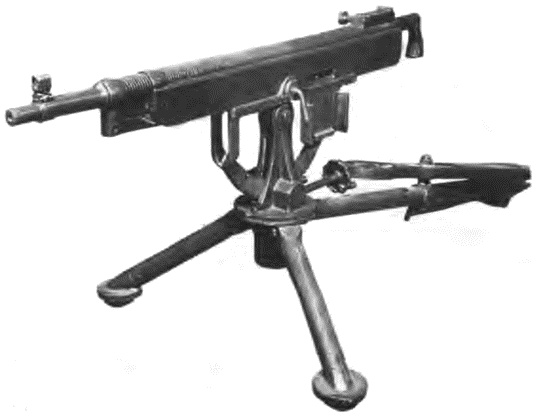

Пулемет М 1895/1914 «Кольт» («Кольт-Браунинг») на «низкой» треноге

Ударно-спусковой механизм — куркового типа с прямолинейным движением курка. С правой стороны монтировался флажковый предохранитель. Рукоятка заряжания представляла собой поперечный штырь на конце шатуна под поршнем. Для ускорения перезаряжания пулеметы оснащались приспособлением BLICK с тросиком и качающимися рычажками. Питание — из холщовой патронной ленты на 100 патронов, подававшейся слева. Приемник — барабанного типа.

Пулеметы «русского заказа» имели складной рамочный прицел, насеченный до 2300 м, с механизмом введения боковых поправок.

Станок — треножный. Первые 1750 пулеметов «Кольт» пришли в Россию с высокой «французской» треногой (такую «Кольт» поставляла по французскому заказу). Такой станок не удовлетворял требованиям боевого опыта. Усилиями генерала Сапожникова заводы «Кольт» и «Марлин» постепенно стали поставлять «низкие» треноги. На длинной задней ноге станка крепилась поворотная поперечная планка с упорами для локтей («низкая тренога») либо сиденье и сумка с принадлежностью и запчастями («высокая тренога»). Щиты оказалось надежнее делать в России на Ижорском заводе из 6,5-мм броневой стали.

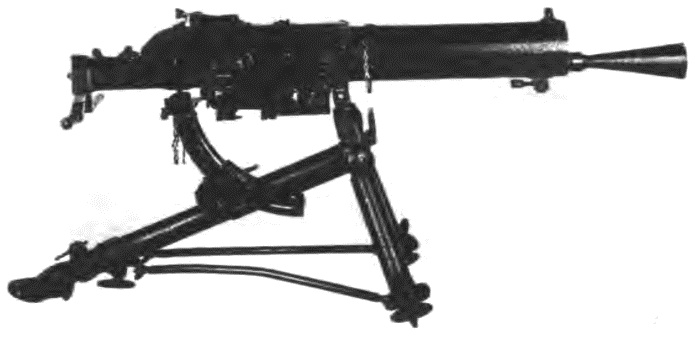

Австрийский пулемет M/07/12 «Шварцлозе» на штатном треножном станке
