1 – котельные отделения; 2 – машинные отделения; 3-бомбовые погреба; 4-крюйт-камеры; 5-барбеты 12" орудий; 6-дымоходы; 7-вентиляционные шахты машинного отделения; 8 – рулевой отсек; 9 – отсек торпедных аппаратов; 10 – боевая рубка; 11 – форпик; 12 – шпилевой отсек.

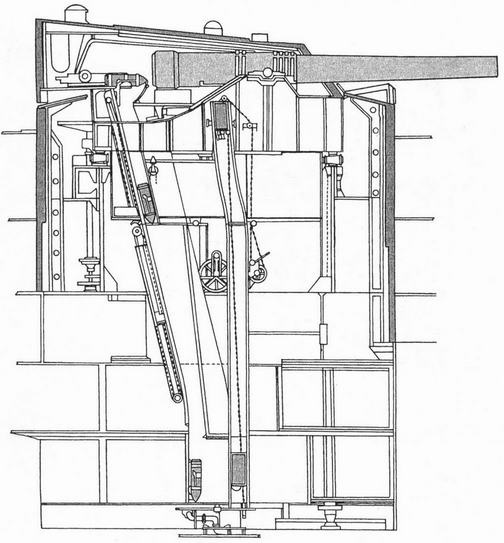

Продольный разрез барбетной установки, примененной на «Альбион» и «Глори»

Вооружение

Орудия и установки в целом воспроизводили «Маджестик», но барбеты в плане были круглыми, как на «Цезаре» и «Илластриесе»; такими же были и устройства заряжания и подачи (то есть на любом угле поворота башни, но на фиксированном угле вертикального наведения +13,5"). «Венженс» получил цепной прибойник конструкции «Викккерс», позволяющий заряжать орудия на любом угле возвышения, что дало уменьшение цикла одного выстрела с 45 до 32 сек. Его башни прикрывались наклонными плитами вместо изогнутых с фронта и плоских с боков, как на собратьях, с этих пор подобное решение на долгие годы стало общепринятым.

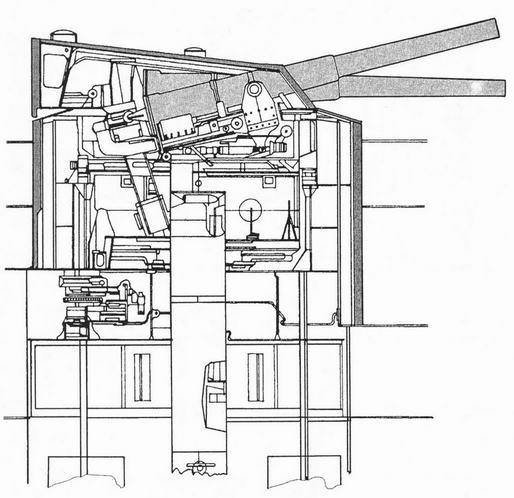

«Венженс». Поперечный разрез установки 12" орудий

Казематы концевых 6" орудий под верхней палубой для получения продольного огня вынесли на спонсоны, оси орудий отстояли от ватерлинии на 3,8 м. Шесть 76-мм орудий располагались в противоминной батарее на верхней палубе, ещё по два орудия находились в носу и корме под верхней палубой в оконечностях. 47-мм пушки составляли вооружение боевых марсов.

Броневая защита

Выдающейся особенностью защиты этих кораблей был переход к броне, выделывавшейся по методу Круппа, которая пошла на защиту пояса и барбетов. Её повышенная устойчивость характеризуется следующими соотношениями: 5,75" крупповской брони равнялось 7,5" гарвеевской, или 12" брони-компаунд, или 15" железной, т.е. соответственно 1: 1,3: 2,08: 2,6.

Распределение вертикального бронирования повторяло «Маджестик», но с общим понижением толщины – так, пояс имел толщину 152 мм против прежних гарвеевских плит в 229 мм. Он простирался на длине 59,4 м (это было меньше на 7,6 м, чем на «Маджестике») и имел высоту 4,26 м, из которых 1,52 м были ниже конструктивной ватерлинии; в носу пояс перекрывался от борта до борта траверзом в 254-203-152 мм и в корме траверзом в 305-254-152 мм (разница относится на счёт бортового бронирования в 51 мм, простиравшегося от носовой башни до форштевня).

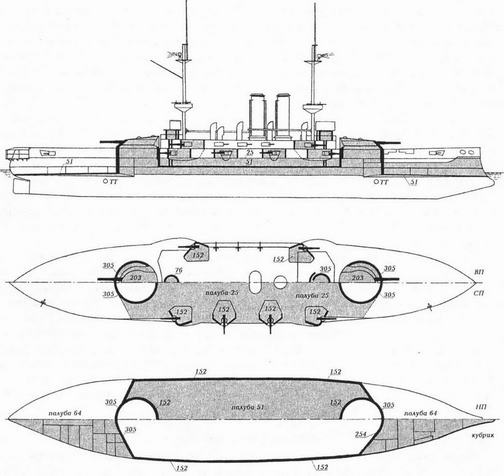

«Канопус». Схема распределения броневой защиты

Можно вспомнить, что когда Уайт предложил подобное решение для «Ройал Соверена», Совет отклонил его на том основании, что броневая палуба в носу и подразделение на мелкие отсеки признавались достаточными для поддержания плавучести носовой части. Однако ко времени обсуждения проекта «Канопуса» пришло осознание всей меры риска, которому подвергался корабль в результате изрешечения его носовой оконечности снарядами многочисленных мелкокалиберных орудий, что привело к включению в систему его броневой защиты 51-мм бронирования борта. Конечно, оно было абсолютно бесполезным в качестве защиты от огня среднекалиберных орудий, разве что на очень больших дистанциях.

Совершенно ясно, что эта добавочная защита борта в носу появилась отнюдь не в результате агитации противников «мягкоконечных» предшественников «Канопуса», поскольку её совсем нельзя расценивать в качестве «полноценного броневого пояса в носу». Как и выпуклая броневая палуба, и казематы на верхней палубе, это была одна из самых ранних инициатив Уайта, наконец-то получившая признание и развитие в последующих проектах.

Примечательной особенностью конструкции стала также ещё одна надводная броневая палуба, решение о которой последовало, когда до Совета дошли слухи о планируемой установке на французских кораблях гаубичной артиллерии как средства поражения неприятельских судов навесным огнём через палубы. Уайт выдвинул предложение об оснащении «Канопуса» верхней броневой палубой 25-мм толщины, отстоящей от ватерлинии на 2,9 м (в качестве крыши всей броневой цитадели), которая должна была быть достаточно крепкой, чтобы вызвать разрыв снаряда любого калибра в уровне средней палубы. На самом деле французы не пошли дальше испытаний армейской 150-мм гаубицы, установленной на канонерской лодке «Драгонн», не давших никаких обнадёживающих результатов. Но из-за этой 25-мм палубы толщину главной (нижней) броневой палубы пришлось ограничить 51 мм по всей длине корабля.

Толщина барбетов выше бортового пояса составляла 305 мм, а за поясом – только 152 мм, броневые прикрытия башен имели толщину 203 мм. Броня казематов 6" орудий и на верхней, и на средней палубе была одинаковой толщины 152 мм (характерно, что во всех старых справочниках приводится неверная цифра 127 мм). Подобно этому, пяти первым кораблям приписывается гарвей-никелевая броня, и лишь «Венженсу» – крупповская; но в официальных документах лишь казематы указаны из гарвеевской брони и боевые рубки – из гар-вей-никелевой. Бортовая броня и барбеты выполнялись из крупповской цементированной брони.

Особое внимание было уделено подкреплению тарана. Он выполнялся из единой литой стальной отливки, в которую врезалась броневая палуба вместе с её 51-мм броневым покрытием, а также соединялся с 51-мм поясными плитами борта, притянутыми к рубашке борта и набору корпуса. Тринадцать первых шпангоутов в носу перевязывались стальными листами, а пространство между ними до уровня броневой палубы заполнялось пробкой; это была солидная конструкция, но при всём этом, эластичная. То, насколько она была способна выдерживать удар, видно из случая, когда «Оушен», двигаясь к выходу из Портлендской гавани в плотном тумане, промахнулся мимо «прохода в стене» и свернул в сторону несколько массивных каменных блоков волнолома, не получив взамен никаких повреждений форштевня (1902).

Двигательная установка

В качестве первых британских линейных кораблей с водотрубными котлами «канопусы» оказались хорошими ходоками. Двадцать котлов имели общую поверхность нагрева 3141,5 м 2 и вырабатывали пар на общую мощность 13500 л.с. против восьми цилиндрических котлов «Маджестика» с общей нагревательной поверхностью 2083,2 м 2 , обеспечивавших лишь 10000 л.с. – это позволило получить прибавку в скорости целых два узла. На 8-часовом испытании на полный ход они развили от 13728 л.с. и 18,5 уз («Оушен») до 13918 л.с. и 18,4 уз («Голиаф»). «Альбион» вышел на мерную милю в шторм и развил 17,8 уз при 13885 л.с. «Венженс» считался лучшим ходоком среди всех шести одноклассников.
