Читать книгу - "Линкоры Британской империи. Часть 1. Пар, парус и броня Уцененный товар (№1) - Оскар Паркс"

Заложен

Спущен на воду

Введен в строй

Стоимость

"Минотавр"

"Эджинкорт"

"Теймз Айрон Уоркс"

"Лэрд"

12.09.1861

30.10.1861

12.12.1863

27.03.1865

19.12.1868

1.06.1867

478855 ф.ст.

483003 ф.ст.

Размерения, м

121,9x18,13x8,46

Водоизмещение, т

10960

"Эджинкорт": корпус и броня 7560, оборудование 3340, "Минотавр": корпус и броня 7170, оборудование 3130.

Вооружение

После вступления в строй: 4 9" дульнозарядных нарезных, 24 7" дульнозарядных нарезных, 8 24-фунтовых;

После перевооружения в 1875 г.: 17 9" дульнозарядных нарезных, 2 20-фунтовых.

Броня, мм

Пояс 140 от верхней палубы до отметки 1,75 м ниже ватерлинии (в носу и корме 114), траверзы 140, рубашка борта 16, подкладка (тик) 250 (общий вес железной брони 1776 т)

Механизмы

"Минотавр": горизонтальные тронковые ("Пени"), два цилиндра (диаметр 2845 мм), ход поршня 1295 мм, на испытаниях 6700 инд л.с., 14,32 уз, 58 об/мин, 10 прямоугольных котлов (давление 17,6 атм), четырёхлопастный винт (диаметр 7315 мм),

"Эджинкорт": возвратные с соединительным штоком ("Моделей"), два цилиндра (диаметр 2565 мm), ход поршня 1372 мм, на испытаниях 6870 инд л.с, 14,8 уз, 61 об/мин, 10 прямоугольных котлов (давление 17,6 атм), четырёхлопастный винт (диаметр 7468 мм).

Запас топлива, т

750/1400 (уголь)

Дальность плавания

1500 миль 7,5-узловым ходом (на 6 котлах), 1000 миль (на 10 котлах).

Площадь парусов, м2

3008 (в 1871)

Экипаж, чел.

705 по штату, 800 в действительности

Конструкторы

А.Абетхолл, Дж.Лардж

Главной особенностью этих двух кораблей было то, что на момент проектирования они имели самое мощное в мире вооружение, были защищены самой толстой бронёй и создавались как самые быстроходные из мореходных кораблей. В действительности они оставались самыми большими боевыми кораблями в мире в течение 10 лет, а также самыми большими одновинтовыми кораблями. Оба они оказались одними из самых маневренных под парами и самыми медлительными и плохо управляемыми под парусами среди всех броненосных кораблей.

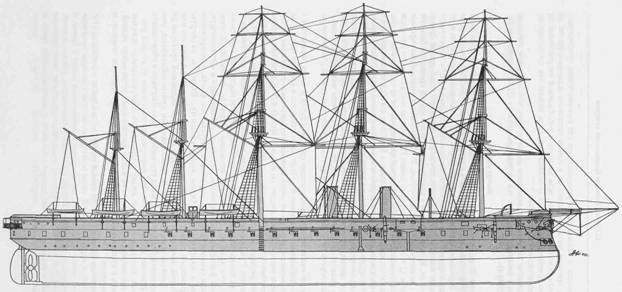

Броненосец «Эджинкорт»

Первоначально «Ахиллес» должен был стать 50-орудийным фрегатом, однако затем его вооружение уменьшили за счёт отказа от всех орудий, стоящих вне броневых прикрытий. Для этих трёх кораблей Совет поставил условие – все их орудия должны были быть защищены броней, а скорость остаться такой же без применения более тяжелых машин. Броня должна была простираться от штевня до штевня, причём длина корпуса увеличивалась для получения хороших обводов в оконечностях, а изменения в ширине и осадке допускались – не большие, чем это требовалось для несения дополнительной нагрузки. В результате получился длинный корпус с прекрасными обводами, который позволил получить высокую скорость при заданной мощности машин и, как отозвался о них впоследствии Барнаби: «Эти корабли были вершиной Уоттса, но он был обруган инспектором флота за мнимую экстравагантность в их размерах по сравнению с современными французскими проектами».

Это мнение основывалось на принципе, который был принят спустя 30 лет. Он гласил, что британские корабли при таких же скорости, вооружения и бронировании должны быть больше, чем современные им иностранные корабли того же типа, поскольку это диктовалось требованиями большей автономности плавания (увеличенным запасом угля, воды и прочего). Но для «Минотавра» этот аргумент вряд ли подходил, поскольку его запас угля составлял всего 750 т (полный 1400 т) по сравнению с 850 т на «Уорриоре» и 675 т на гораздо меньшем по размерам «Глуаре», так что суровая критика инспектора оказалась правильной (хотя её в большей степени следовало отнести Совету, чьи указания связывали Уоттсу руки). Когда это трио было готово, они оказались маневренными кораблями, но их орудия и броня настолько обесценилась в течение долгого периода постройки, что они с трудом оправдывали первоначальные затраты на постройку и расходы на последующие модернизации. Хотя они и достигли широкой известности как боевые корабли, но это было в основном из-за внушительного внешнего вида, который создавал им репутацию «по крайней мере на пляжах южного побережья Англии, если даже не в Париже и Риме – ещё долгое время после того, как их боевая цепкость оказалась сильно поколебленной быстрым прогрессом морской артиллерии и потребностью в более тяжелой защите.

Как первоначально предполагалось, все три корабля должны были стать совершенно одинаковыми, но в начале 1865 г. на «Нортумберленде» последовали изменения в вооружении и защите, и он выделимся в самостоятельный тип, и, как таковой, рассматривается отдельно. Общим у всех трёх было то, что они являлись самыми длинными и крупными одновинтовыми боевыми кораблями всех времён и самыми мощными в Королевском флоте в течение следующих 10 лет. Запомнились они и уникальной пятимачтовой оснасткой, а «Минотавр» и «Эджинкорт» прославились ещё и тем, что всю свою активную службу прошли флагманскими кораблями.

Общая конструкция

Корпус был на 6 м длиннее, чем у «Ахиллеса», борта имели легкий завал, таранный форштевень – скруглённое очертание, а полукруглая в плане корма вертикально опускалась почти до самой воды и оканчивалась невысоким наклонным подзором. Открытый полубак и полуют создавали впечатление легкого прогиба корпуса. Управление кораблём осуществлялось с лёгкого навесного мостика, оснащённого маленькой ходовой рубкой, который покоился на фальшборте чуть спереди среза полуюта. Внутри корпус имел три палубы, глубина корпуса от уровня нижней палубы до днища составляла 6,4 м, а межпалубные расстояния – 2,8 м (между нижней и главной палубами) и 2,21 м (между главной и верхней). Между главной палубой и днищем вдоль корпуса проходили продольные переборки, отстоящие от бортов на 1,07 м, это пространство подразделялось на водонепроницаемые отсеки, а 15 поперечных переборок делили внутреннюю часть корпуса на главные отсеки (как на «Уорриоре»). Двойное дно имелось только на протяжении машинно-котельных отделений. На батарейной палубе стояла единственная поперечная переборка в 7,6 м от носа, а дальше в корму вся палуба просматривалась свободно. Экипаж спал в этой палубе, а офицерские каюты располагались ниже «во мраке и зловонии нижней палубы, «хотя в корме имелась просторная и пустая полупалуба, освещаемая через четыре больших порта, которую каждый командир корабля и каждый инспектирующий адмирал с монотонным постоянством рекомендовали для переделки в кают-компанию, и каждая такая рекомендация без комментариев отклонялась Советом, причина чего не указана ни в одном протоколе Адмиралтейства, её даже невозможно было угадать, если не знать о непобедимой непреклонности Уайтхолла в отношении любых нововведений, если только эти последние не были абсолютно неизбежными». 15
