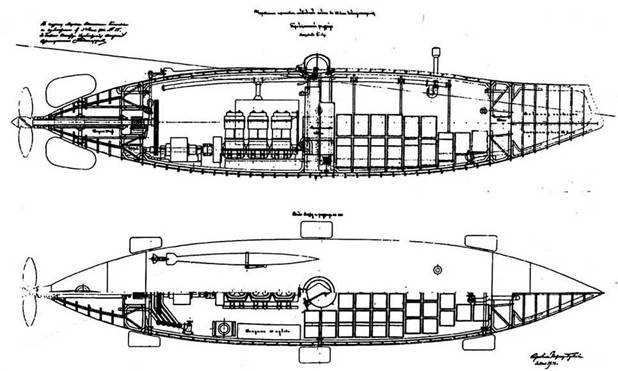

Подводная лодка «Дельфин». 1903 г. (Продольный разрез, вид сверху и план трюма)

Проектирование и постройка первой боевой подводной лодки в России явилось началом развития отечественного типа подводных лодок.

По представлению Морского Технического комитета 19 декабря 1900 г. для разработки проекта была назначена комиссия в составе корабельного инженера И.Г. Бубнова (помощника заведующего Опытовым бассейном), М.Н. Беклемишева (преподавателя минного офицерского класса в Кронштадте) и И.С. Горюнова (помощника инженер-механика флота). Для работы комиссии было выделено помещение при Опытовом бассейне в Петербурге. В ее распоряжение были переданы все имевшиеся материалы по подводному плаванию.

Выдающийся инженер и ученый Иван Григорьевич Бубнов (1872-1919) известен в истории отечественного кораблестроения как основоположник строительной механики корабля, создатель первой боевой подводной лодки и корпусов крупнейших линейных кораблей. Его классические работы в этих областях и теперь являются ценнейшими пособиями для судостроителей.

Пятнадцатилетний И. Бубнов в 1887 г. поступил на кораблестроительный факультет Петербургского Технического училища морского ведомства (так называлось в те времена Высшее Военно-Морское инженерное училище). В 1891 г. он с отличием закончил курс обучения и имя его было занесено на мраморную доску в числе имен лучших выпускников. Для приобретения практического опыта И.Г. Бубнов проработал три года на казенной верфи «Новое адмиралтейство» в Петербурге.

В 1896 г. он закончил Морскую Академию с высшим баллом по всем дисциплинам. Талантливого инженера оставили в Академии, где он преподавал строительную механику корабля и руководил дипломным проектированием. Все свободное время Бубнов посвящал изучению проблем подводного плавания.

В 1901 г. Иван Григорьевич был назначен главным строителем подводных лодок на Балтийском судостроительном заводе.

В 1909 г. его назначили профессором кораблестроительного факультета Петербургского политехнического института, а в следующем году он стал профессором Морской Академии.

В 1915 г. на конкурсе, объявленном русским правительством, был принят его проект подводного корабля водоизмещением 971 т, хотя он и уступал проекту Голланда (952 т), т.к. было принято решение развивать русский тип подводной лодки.

Преждевременная смерть от сыпного тифа оборвала кипучую жизнь талантливого человека – творца первых русских боевых подводных лодок.

Создатели первой русской подводной лодки «Дельфин» М.Н. Беклемишев (слева) и И.Г. Бубнов

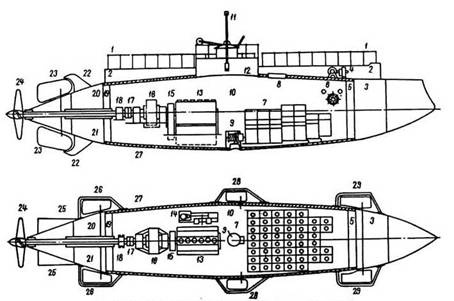

Схема внутреннего расположения ПЛ «Дельфин»

(реконструкция схемы Н.Н. Ефимьева)

1-леера; 2-надстройка; 3-носовая цистерна главного балласта; 4 – шпиль надводного якоря; 5-носовая дифферентная цистерна; 6-пост управления носовыми горизонтальными рулями; 7 – аккумуляторная батарея; 8 – люк для погрузки аккумуляторов; 9 – выгородка для подводного якоря; 10-внутренний объем прочного корпуса; 11-перископ; 12-прочная рубка; 13-бензиновый мотор; 14-компрессор и трюмная помпа с общим электроприводом; 15-передача на вал от мотора; 16 – гребной электродвигатель; 17-кулачковая муфта; 18-упорный подшипник; 19-кормовая дифферентная цистерна; 20-дейдвудная труба; 21-кормовая цистерна главного балласта; 22 – ограждение вертикального руля; 23-вертикальный руль; 24-гребной винт; 25-горизонтальный стабилизатор; 26-кормовые горизонтальные рули; 27 – прочный корпус; 28 – средние горизонтальные рули; 29 – носовые горизонтальные рули.

Соавтором Бубнова при создании проектов первых лодок «Дельфин» и «Касатка» был Н.Н. Беклемишев; третий член комиссии И.С. Г'орюнов работал только до октября 1901 г.

Комиссия по проектированию подводной лодки была хорошо информирована о состоянии подводного плавания за рубежом и конструкциях строившихся там подводных лодок. Прежде всего : комиссии были известны проекты, представленные на Международный конкурс в 1898 г. в Париже, где демонстрировались проекты Джевецкого («водобронный миноносец») и Лобэфа (двухкорпусная подводная лодка «Нарвал»). На основе этого проекта Лобэф создал новый проект полуторакорпусной подводной лодки, по которому во Франции в 1901-1903 гг. были построены 4 подводные лодки.

Бубнов и Беклемишев хорошо знали особенности устройства и других иностранных подводных лодок. Беклемишев неоднократно ездил за границу для ознакомления с конструкциями строившихся там лодок. Так из отчета Беклемишева о командировке в США в 1901 г. видно, что ему удалось побывать на последней лодке Голланда и ознакомиться с ее устройством. Оказалось, что на лодках Голланда цистерны главного балласта расположены внутри прочного корпуса. На подводной лодке «Протектор», построенной в Америке по проекту Лэка, часть водяного балласта была размешена иначе – в надстройке над прочным корпусом. Беклемишев присутствовал во время одного из погружений лодки Голланда. Побывал Беклемишев также в Англии, Германии и Италии.
