В задней части корпуса вдоль правого борта устанавливался двухтактный дизельный двигатель. Его выбор объяснялся экономичностью (проблема топлива оставалась для Японии острой на всем протяжении войны) и относительно небольшими размерами. По сравнению с четырехтактным, двухтактный дизель обещал значительное, на 50 — 70%, увеличение мощности при равных литраже и числе оборотов. А меньшая доля тепла, отводимого в систему охлаждения, позволяла обойтись воздушным охлаждением и уменьшить размеры силовой установки. Ко времени появления танка Тип 95 в Японии достаточно продвинулись работы над двухтактными дизелями различного назначения — судовыми, танковыми. Дизель, принятый для легкого танка Тип 95, ранее уже был опробован на среднем танке Тип 89 «Оцу». Удельная мощность 16,2 л.с./т обеспечивала танку Тип 95 неплохую подвижность. Выхлопная труба двигателя с глушителем выводилась вдоль правого борта корпуса. Слева от двигателя устанавливались топливный и масляный баки.
Коленчатый вал соединялся с коробкой передач. Вращение на агрегаты трансмиссии в передней части корпуса передавалось карданным валом, проходившим по оси танка. Механизмом поворота служили бортовые фрикционы. Бортовые передачи монтировались в выступающих картерах в передней части корпуса. Для доступа к двигателю имелся люк в правом борту кормы с откидной крышкой-жалюзи. К бакам вел люк в крыше кормы корпуса слева. Для обслуживания бортовых фрикционов и передач в верхнем лобовом листе прорезались два лючка с откидными вбок крышками.

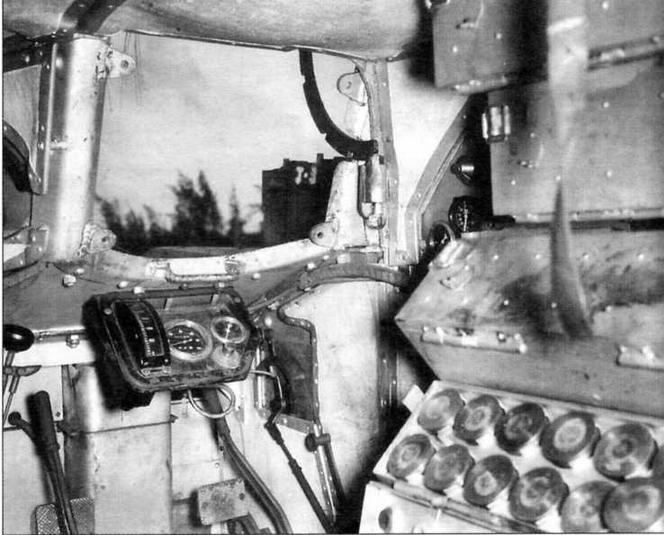

Место механика-водителя в танке «Ха-го». Под открытым посадочным люком установлен щиток контрольных приборов, второй щиток размещен справа за укладкой боеприпасов. На переднем плане справа — стеллажи со снарядами, крышка нижнего откинута и видны донышки гильз 37-мм выстрелов

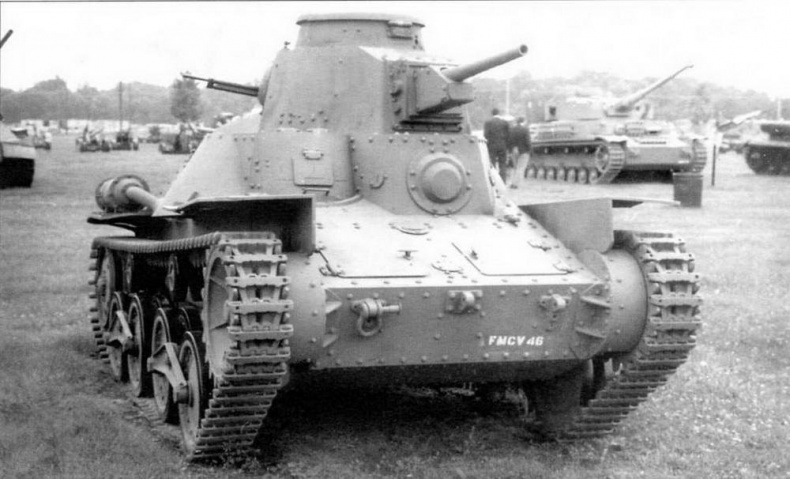

Легкий танк «Ха-го» на Абердинском полигоне. Установка курсового пулемета заглушена. В крышке люка механика-водителя хорошо видны горизонтальные и вертикальные смотровые щели

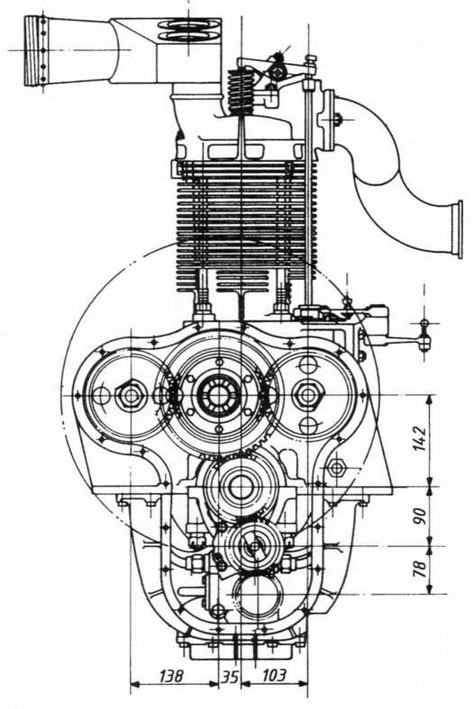

Дизельный двигатель танка «Ха-го»

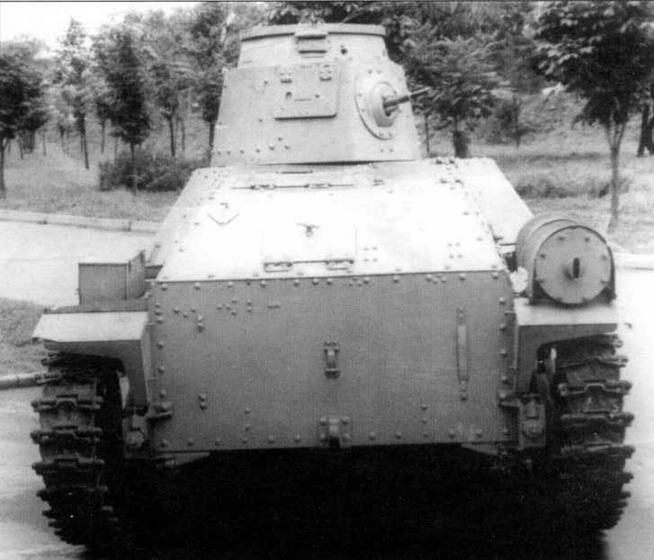

Танк «Ха-го», вид с кормы. На левой надгусеничной полке установлен ящик ЗИП, на правой — глушитель. На фото — машина из экспозиции Музея Великой Отечественной войны в Москве
Тактико-технические характеристики легкого танка Тип 2595 «Ха-го»
| Год принятия на вооружение | 1935 |
| Масса, т | 7,4 |
| Экипаж, чел. | 3 |
| Высота, м | 2,28 |
| Длина, м | 4,38 |
| Ширина, м | 2,07 |
| Клиренс, м | 0,4 |
| Толщина брони, мм: корпус башня | 12 — 6 12 |
| Вооружение: | |
| орудие | 37-мм пушка Тип 94 |
| пулеметы | 2x6,5-мм Тип 91 |
| Боекомплект: | |
| выстрелов | 75 |
| патронов | 3300 |
| Двигатель: | |
| марка | «Мицубиси» A (N) 6120 VD |
| тип | дизельный |
| число цилиндров | 6 |
| охлаждение | воздушное |
| мощность, л.с. при 1800 об/мин | 120 |
| Трансмиссия | редуктор,коробка передач (4 + 1), карданный вал, одноступенчатые бортовые редукторы |
| Механизм поворота | бортовые фрикционы |
| Подвеска | типа Хара |
| Тип гусеницы | металлическая, мелкозвенчатая, с открытым шарниром и одним гребнем |
| Количество траков в цепи | 97 |
| Тип зацепления | цевочное |
| Ширина трака, мм | 250 |
| Шаг трака, мм | 95 |
| Максимальная скорость, км/ч | 40 |
| Запас хода, км | 210 |
| Преодолеваемый подъем, град. | 30 |
| Ширина преодолеваемого рва, м | 2,0 |
| Глубина брода, м | 1,0 |
