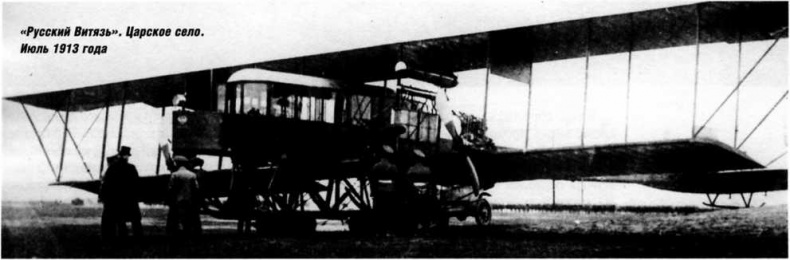

Большой объём опытно-конструкторских работ, проведённых в ходе создания «Русского Витязя», и накопленный опыт позволили Игорю Сикорскому и его соратникам очень быстро приступить к разработке нового самолёта-гиганта. Как уже было ранее, Сикорский пошёл методом последовательных приближений. От «Русского Витязя» были взяты все хорошо показавшие себя узлы и решения — коробка крыльев, схема шасси, силовая установка. Основательной переделке подвергся фюзеляж. Конструктор решил не делить его на собственно фюзеляж и кабину, а «спрятать» кабину внутри фюзеляжа. Так родился первый в мире самолёт с полностью закрытой кабиной, не выступавшей за контуры фюзеляжа.

Полного комплекта чертежей на самолёт (в нынешнем понимании этого слова) не делали. Были проработаны только наиболее ответственные узлы, требовавшие прочностных и других расчётов. Уже в августе 1913 года на авиационном отделении РБВЗ началась постройка нового самолёта. Продолжая традицию «Русского Витязя» самолёту ещё до начала постройки дали имя «Илья Муромец». По принятой на заводе сплошной нумерации выпускаемых самолётов новый аппарат получил номер 107.

Увеличение высоты и ширины фермы фюзеляжа (высота до 2 м. ширина 1,6 м) позволило, во-первых, отказаться от конструктивного и технологического деления фюзеляжа на две части (как на «Витязе»), а во-вторых — убрать большинство внешних стоек-шпренгелей и крепившихся к ним расчалок, создававших большое аэродинамическое сопротивление. Шестистоечная коробка крыльев осталась практически без изменений, но конструктор заметно сместил её вперёд. Возможной причиной такого решения было обеспечение выхода из кабины пилотов в полёте на нижнее крыло для доступа к моторам, надёжность работы которых продолжала желать лучшего. Для выхода в бортах фюзеляжа предусматривались специальные люки треугольной формы.

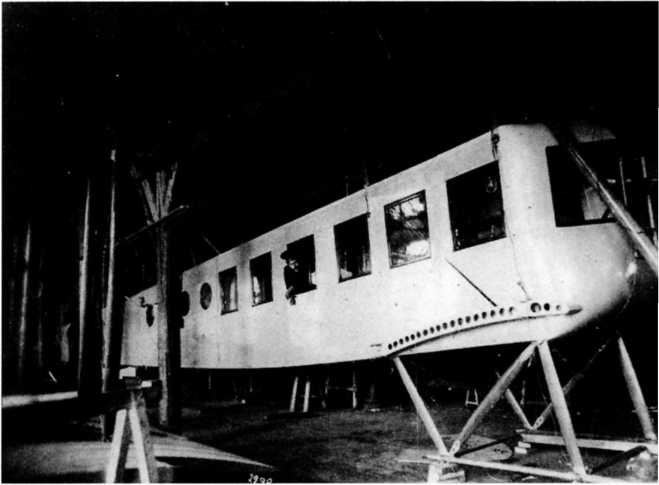

^{Фюзеляж прототипа аэроплана «Илья Муромец» № 107}

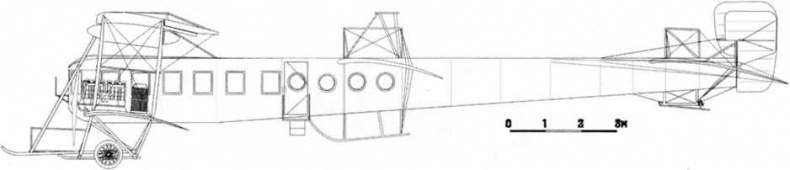

^{«Илья Муромец» с № 107. Прототип с средним крылом}

Смещение коробки крыльев вперёд привело к появлению проблем, связанных с центровкой. Для обеспечения приемлемой центровки Сикорский был вынужден увеличить размах и площадь горизонтального оперения, доведя его площадь до 18 % от площади бипланной коробки, переходя к уже известной тогда аэродинамической схеме «тандем». Теоретических проработок этой схемы ещё не существовало и на всякий случай конструктор установил приблизительно в середине длины фюзеляжа ещё одно крыло размахом 16 метров. Для придания ему необходимой жёсткости над и под фюзеляжем были установлены шпренгельные рамы-кабаны, к которым крепились расчалки среднего крыла. Верхняя шпренгельная рама была приспособлена для возможной установки дополнительного пятого двигателя (Сикорский учитывал мнение скептиков, что мощности четырёх «Аргусов» будет недостаточно для «столь громадного аппарата») и ограждена поручнями, которые образовывали площадку. Была предусмотрена возможность выхода на эту площадку в полёте. Под нижней шпренгельной рамой были установлены дополнительные полозья, которые должны были предохранять фюзеляж от возможных излишних прогибов вниз.

В передней части фюзеляжа располагалась кабина (каюта) экипажа. На новом самолёте Сикорский отказался от сдвоенного управления и установил вместо двух отдельных колонок со штурвалами одну общую гнутую ^-образную раму из трубы круглого сечения. От штурвала, установленного посредине, поверх трубы шли тросы управления элеронами. Вращая штурвал, пилот отклонял элероны, наклоняя раму от себя или к себе — руль высоты. Для управления рулями направления использовались педали. Сикорский справедливо полагал, что в полёте при достаточной ширине кабины пилоты смогут сменять друг друга. (Практика боевого применения показала, однако, что это получается не всегда, особенно в случае ранения сидящего за штурвалом).
