Американский истребитель F2A-3 (Bu№ 1553) из VMF-221, битва за Мидуэй. 4 июня 1942 года. Самолет пилотировал капитан Уильям Хамдерд, сбивший в тот день японский истребитель А6М2 «Зерo» с авианосца «Акаги». За это пилот был представлен к Военно-морскому кресту. Самолет несет типичный камуфляж того периода. Сверху машина окрашена сине-серой (М-485 Non-Specular Blue Gray — FS 35189) краской. а снизу — светло-серой (M-495 Non-Specular light Gray — FS 36440). Внутренние поверхности самолета покрыты желто-зеленым грунтом (Zinc Chromate Premier — FS 33481).

Финский истребитель «Модель 239» (BW-364) из 3./LeLv 24, Суулаярви, Финляндия, ноябрь 1942 года. На этом самолете обычно летал фельдфебель Юутилайнен, лучший ас ВВС Финляндии.

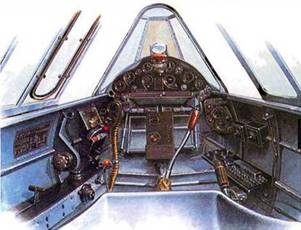

Кабина самолета «Брюстер Модель 339Е»/«Баффало Мк. I»

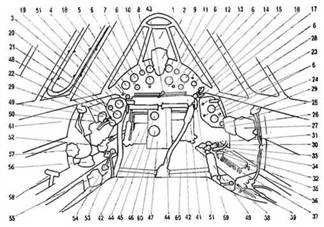

1. Лобовое бронестекло толщиной 38.1 мм. 2. Коллиматорный прицел Mk.llI 3. Форточка (только на английских самолетах) 4. Включатель прицела. 5. Указатель давления во впускном коллекторе двигателя. 6. Лампочки подсветки приборной доски. 7. Альтиметр. 8. Спидометр. 9. Курвиметр с поперечным инклинометром. 10. Гирокомпас. II. Искусственный гори юнт. 12. Ручка калибровки искусственного горизонта. IS. Вариометр. 14 Хронометр. 15. Бензонасос. 16. Кнопка стартера. 17. Подогрев воздуха. 18. Ручка ynpae.iemui жалюзи системы охлаждения. 19. Тахометр. 20. Указатель температуры воздуха. 2!. Указатель. 22. Выключатель зажигания. 23 Указатель уровня топлива в правом баке. 24. Указатель уровня топлива влево.» баке. 25. Указатель давления в гидравлической системе. 26. Коробка переключателей идентификационных огней. 27. Коробка переключателей радиоприемника R3003. 28. Включатель системы пожаротушения. 29. Лампочки подсветки кабины. 30. Ручка регулировки подсветки приборной доски. 31. Ручка главного реостата системы подсветки приборной Опеки. 32. Ручка реостата подсветки главного гирокомпаса. 33. Ручка регулятора Освещения планшета. 34. Переключатель вольтамперметра. 35. Вольтамперметр. 36. Крышка панели электрической раздаточной коробки. 37. Переключатели освещения. вооружения, фотопулемета и др. 38. Электрическая раздаточная коробка. 39. Ручка регулировки кресла по высоте. 40. Ручка ручного (аварийного) гидравлического насоса. 41 Ручка управления с кнопкой гашетки. 42. Педали. 43. Ручки вытягивания планшета, под ней указатель положения шасси. 44 Счетчики расхода боеприпасов пулеметов в фюзеляже. 45. Указатель температуры головок цилиндров. 46. Ука капель дистанционного управления контактора. рядом переключатель дистанционногоуправления контактором. 47. Инструкция по аварийному выпуску шасси. 48. Инструкция по аварийной посадке. 49. Ручка газа. 50. Ручка регулятора состава топливовоиУушной смеси. 51. Ручка перезарядки пулеметов в фюзеляжа. 52. Ручка управления наддувом. 53. Топливный крин. 54 Бензонасос. 55. Ручка регулировки триммера на руле высоты. 56. Ручка регулировки триммера на руле направления. 57. Ручка регулировки триммера на элероне. 58. Ручка блокады хвостового колеса. 59. Кресло пилота. 60. Толкатели системы управления. 61. Диаграмма то/иивной системы.
