Составленная в соответствии со спецификацией „Богатыря” ведомость заказа брони на крейсера отечественной постройки снова подвергалась существенной корректировке. Толщина броневых плит подачных труб башен уменьшалась с 75 до 73 мм с целью уменьшения перегрузки крейсера. Крепление этих плит вместо примененных на „Богатыре” накладок осуществлялось (по примеру башен строившихся броненосцев типа „Бородино”) при помощи сплошных по высоте трубы стоек, обеспечивавших „индивидуальное крепление каждой плиты и более надежное их соединение с палубами”. Для приближения к возможностям Обуховского и Ижорского заводов решено было верхние два яруса брони подачных труб разбить не на три, как на „Богатыре”, а на четыре плиты. Это облегчало изготовление плит — упрощало гибку: требовалось придать плите меньшую стрелку погиби.

Вместо двух слоев судостроительной стали толщиной по 17,5 мм, предусмотренных спецификацией „Богатыря” для задних и боковых стен каземата, Д. В. Скворцов еще в апреле предлагал принять равнопрочную конструкцию из 17-мм брони того же качества, что и палубная, поставив ее на стальную рубашку толщиной 10 мм. Теперь решили сделать еще лучше и для задних стен казематов приняли однослойную нецементированную крупповскую броню толщиной 25,4 мм. Такая броня, приближаясь по качеству к прежней гарвеевской, была на 15 % прочнее и давала экономию в весе, которую Д. В. Скворцов предлагал употребить на бронирование элеваторов.

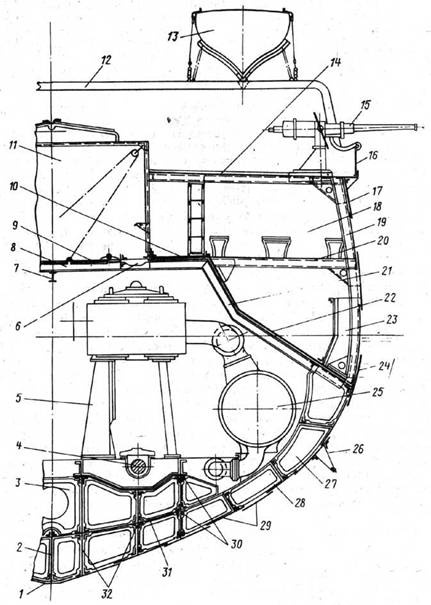

Общее расположение крейсера „Олег”. Поперечное сечение по МО и конструкции корпуса в районе машинного фундамента (шп. 91, см. в нос)

1 — двойная наружная обшивка днища; 2 — вертикальный киль; 3 — лист машинного фундамента; 4 — коленчатый вал; 5 — главная паровая машина; 6 — броневой колосник (вентиляционные жалюзи); 7 — карленгс; 8 — бимс горизонтального участка броневой палубы; 9 — броневая крышка (с приводом подъема талями); 10 — двухслойная броневая палуба (горизонтальный участок); 77 — легкий кожух машинного отделения; 72 — ростерный бимс; 13 — паровой катер на рострах; 14 — бимс верхней палубы со стальным и деревянным настилами; 15 — 75-мм орудие на верхней палубе; 16 — фальшборт с вырезом для орудия; 77 — ширстрек (с дополнительным накладным листом); 18 — баня команды; 19 — шпангоут; 20 — бимс промежуточной палубы и ее стальной настил; 21 — бимс гласиса; 22 — скос броневой палубы (из двух слоев); 23 — бортовой коффердам; 24 — накладной лист усиления узла притыкания броневой палубы к борту; 25 — главный холодильник; 26 — скуловый киль; 27 — бракета водонепроницаемого флора; 28 — заварная рамка (обделочный угольник по периметру водонепроницаемого флора); 29 — листы обшивки (соединение по пазам — внакрой без фланжировки с установкой полос на толщину „верхнего" листа по набору); 30 — продольный обделочный угольник крепления стрингеров и балок машинного фундамента; 31 — настил внутреннего дна; 32 — основные и дополнительные днищевые стрингера под машинным фундаментом.

Действительно, несмотря на настояния МТК, на „Богатыре” с разрешения управляющего морским министерством 8 из 12 элеваторов остались незабронированными. Теперь этот недостаток устранялся: 26,9 т, отведенных в нагрузке для защиты элеваторов, с добавлением 6,43 т, сэкономленных по предложению Д. В. Скворцова, позволяли прикрыть 1,4-дюймовой броней все 12 элеваторов.

Боевые рубки на „Олеге”, „Кагуле” и „Очакове” предлагалось выполнить по новому чертежу МТК с увеличенной, против „Богатыря”, длиной (3962 мм вместо 3886 мм). Трубу для защиты приводов под боевой рубкой предлагалось выполнить цельной. Частично изменялось расположение стыков вертикальной брони вращающихся частей башен: для устранения возможности заклинивания дверей, стыки отодвигались от них; стык передних плит совмещался с амбразурой. Крепление плит между собой „в зуб”, примененное на „Богатыре”, заменялось более простым (очевидно, в интересах заводов) — при помощи накладок. В соответствии с этими новыми требованиями было необходимо срочно перерабатывать чертежи казематов, элеваторов и башен.

Ведомости заказа вертикальной брони передавались Петербургскому порту — для „Олега” и в ГУКиС — для „Очакова” и „Кагула”. Ижорский завод, получив заказ, обещал поставку передних плит бронирования казематов через 1,5 года после доставки их шаблонов и чертежей: уже одно это ставило под угрозу все расчеты на введение крейсеров в строй в 1903 г.

Принимая заказ на броню элеваторов (срок — пять месяцев от момента получения чертежей), Ижорский завод соглашался на обрезку плит (толщина 35 мм) только ножницами, без требуемой строителем чистовой строжки кромок, сверления отверстий под крепеж и поставки самого крепежа. Пришлось просить завод хотя бы обеспечить прямолинейность обрезаемых кромок и выдержать допуск по ширине не более 8 мм.

Рухнули надежды и на скорое получение плит внутренних стенок казематов. Их ввиду простоты формы и малой толщины (25,4 мм) завод обещал доставить к июню, но при условии приемки без испытания стрельбой. Однако МТК надумал-таки испытать их в партии с плитами брони элеваторов (35 мм) и задних стенок казематов (25,4 мм). Контрольную плиту из партии выбрали 2 августа, а в Севастополь после испытания партия прибыла только 3 ноября 1903 г.

В октябре Ижорский завод прокатал и частично уже гнул по шаблонам плиты передних стенок казематов „Очакова”. Но и они могли застрять из-за включения их в одну партию для испытания стрельбой с плитами подачных труб башен всех трех крейсеров. Между тем ни один из строителей шаблонов для гибки труб еще не присылал. Тогда Янковский предложил решение, которое, конечно же, должно было бы родиться в Главном адмиралтействе: соединить в одну партию все находящиеся на выходе 24 плиты казематов и „Очакова” и „Олега”, а все остальные, лежащие без движения, испытывать позже отдельно. Возражений не было. Однако и это принятое не сразу и потому запоздавшее решение не помогло. Ни в начале, ни в конце 1904 г. „Очаков” своих плит так и не получил.

Башенные установки стали очередным камнем преткновения, разбившим мечты командования увидеть крейсер под андреевским флагом если не в 1903, то в 1904 г.

Орудийные башни, определившие новаторский архитектурный тип „Богатыря”, приживались на крейсерах с огромным трудом. Появление их вызвало определенные изменения в отработанной конструкции и технологии, а в конечном счете — привело к немалым затруднениям при постройке.

Главной бедой опять-таки было позднее получение чертежей. Отсутствие чертежей башен не позволяло разрабатывать чертежи подкреплений корпуса, делать заказ стали и брони подачных труб, вести другие связанные с ними работы. Ожидавшиеся в декабре 1902 г. чертежи прибыли лишь в марте следующего года. Выполненные частью для „Олега”, а частью для „Богатыря”, они опять-таки нуждались в переработке в соответствии с расположением на „Очакове” и последними требованиями главного инспектора морской артиллерии. В частности, боевую рубку и детали ее крепления следовало заказывать по чертежам „Олега”, а фундамент под катками башен — по чертежам „Богатыря”, но без отверстий в рубашках. Толщину стоек крепления брони подачных труб выше броневой предлагалось уменьшить до 5/16 дюйма, а боковые стойки кормовой башни ниже броневой палубы довести для облегчения сборки только до платформы.
