Все корабли в незначительных деталях отличались друг от друга, но “Эгир” и “Один”, построенные последними, отличались от всей серии довольно серьёзно.

Они имели водоизмещение 3500 т нормальное, 3741 т полное ( “Эгир” 3550/ 3574 т), длину 76,4 м по конструктивной ватерлинии, 79 м наибольшую. После модернизации длина составила 81,4 м между перпендикулярами, 84.8 м по конструктивной ватерлинии, 86,13 м наибольшая, ширина 14.9 м по конструктивной ватерлинии, у “Э'гира” и “Одина” 15,4 м, осадка 5,51 м носом, 5,74 м кормой (“Эгир” и “Один” 5,61 м/5,47 м), высота борта 10,23 м на миделе (“Эгир” и “Один” 10,25 м).

Они имели сталежелезную броню

“Компаунд” на тиковой подкладке. На “Эгире” и “Одине”, а также броневые башни главного калибра на “Гильдебранде”, “Хагене” и “Геймдале” установили крупповскую броню, также уложенную на тиковую подкладку. До модернизации пояс по ватерлинии имел высоту 2,115 м и возвышался над водой на 1,4 м. Все плиты крепились на 290-300-мм тиковую подушку. У “Эгира” и “Одина”от 12 до 51-го шпангоута пояс имел толщину 220/120 мм, от ахтерштевня до 12 шпангоута и от 51 шпангоута до форштевня брони не было.

Броневая палуба защищалась 30-35 мм (на “Эгире” и “Одине” 30 мм.) листами. Барбеты главного калибра и башни имели 200-мм (на тиковой 200-мм подушке) плиты, купола башен 30 мм, артиллерийские щиты 12 мм, рубки: носовая 30-80 мм (на “Эгире” и “Одине” 30-120 мм). По бортам проходили пробковые коффердамы.

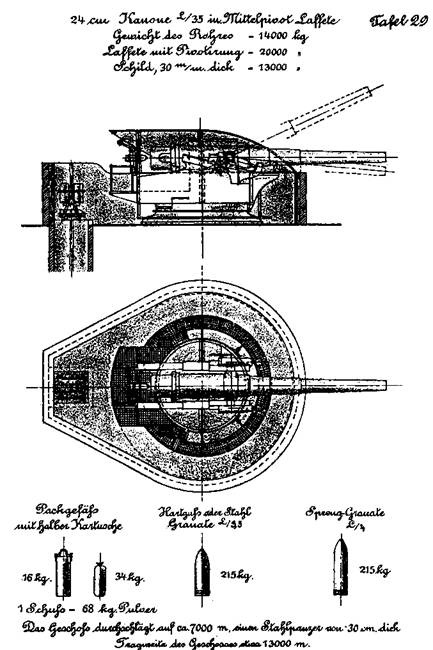

Одноорудийная башенная установка, бывшая на вооружении броненосцев береговой обороны типа “Зигфрид”

В 1890-1897 гг. корабли имели противоминные сети.

После модернизации изменилось и бронирование кораблей. Пояс по ватерлинии высотой 2,1 м и возвышавшийся, по- прежнему, на 1,4 м над ватерлинией от ахтерштевня до 5 шпангоута имел толщину брони от 180 до 240 мм. Все плиты укладывались на тик толщиною 100-290 мм. Барбеты и башни главного калибра имели плиты 200 мм (на тиковой подушке в 200 мм), амбразуры башен главного калибра 50 мм, купола башен 30 мм (“Эгир” и “Один” 50 мм). Пробковые коффердамы сохранили.

Корабли были снабжены тремя вертикальными паровыми машинами тройного расширения и имели по 4 локомотивных котла пролётного типа. После модернизации на них установили по 8 водотрубных котлов. На “Хагене” и “Эгире” устанавливались котлы системы Торникрофта, изготовленные заводом “Oderwerke” в Штеттине, на остальных котлы системы “Марине- Шульц”. Корабли имели по два машинных, два котельных отделения, две дымовых трубы (на “Одине” стояла одна труба), один руль обыкновенного типа и по два трёхлопастных винта системы Гирша-Гриффитса. Проектная мощность должна была составить 4800 индикторых л.с., скорость 15 узлов. До и после модернизации броненосцы имели скорость хода в пределах от 14,4 до 15,5 узлов.

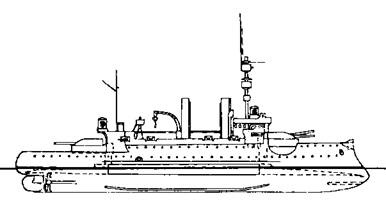

Броненосцы береговой обороны “Беовульф”, “Фритьоф”, “Геймдал” и “Хаген” (Наружный вид. 1890 г.)

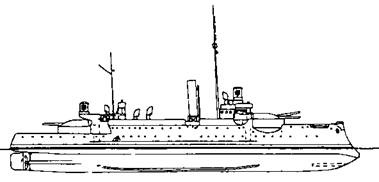

Броненосцы береговой обороны “Эгир” и “Один” (Наружный вид. 1897 г.)

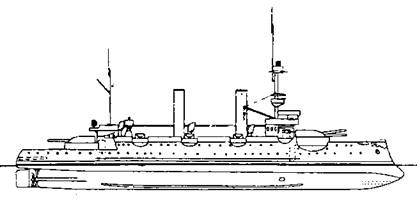

Броненосцы береговой обороны “Беовульф”, “Зигфрид”, “Фритьоф”, “Геймдал”, “Гильдебранд” и “Один” (Наружный вид. 1910 г.)

Запас топлива составлял 220 тонн угля и 220 т нефти, после модернизации: 350-580 т угля и 100-500 т нефти (“Один” и “Эгир” 270-370 т угля, после модернизации 480-580 т угля и 100- 500 т нефти). Дальность плавания составляла 1490 миль 10-узловым ходом и 740 миль полным, 14-узловым (после модернизации 3400 миль 10-узловым и 1940 миль 14-узловым). У “Эгира” и “Одина” дальность плавания равнялась 2200 миль 10-узловым ходом и 1490 миль 14-узловым.

Электроэнергией корабль обеспечивали 3 динамо-машины мощностью 29-36 кВт, напряжением 67 В. Позже мощность повысили до 48-60 Квт. Броненосец “Эгир” имел 6 динамо-машин мощностью 243 кВт и напряжением 120 В. Позднее мощность повысили до 250 кВт. Этот броненосец из-за наличия большого, по тем временам, количества вспомогательных механизмов получил у моряков прозвище “Электрическая Анна”.

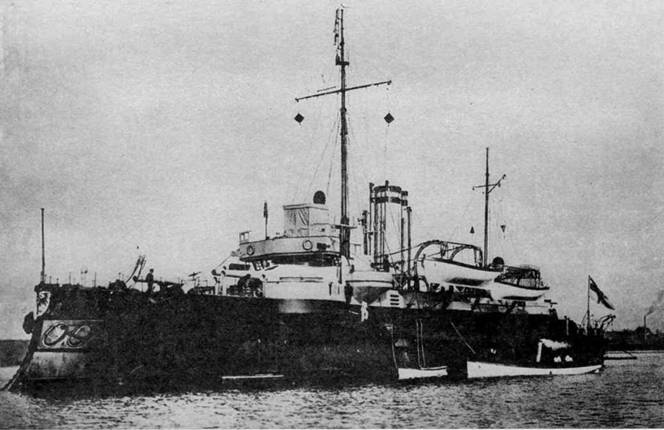

Броненосец береговой обороны “Зигфрид"

На кораблях было установлено следующее вооружение: 3 240-мм орудия весом по 13 т в башенных установках с боезапасом 204 (позднее увеличен до 225) снарядов, 8 88-мм орудий весом по 6,89 т в установках с общим боезапасом 1500-2000 снарядов. На “Зигфриде” до модернизации стояло только 6 88-мм пушек. После модернизации все броненосцы имели по 10 88-мм орудий, 6 37-мм револьверных пушек, 4 8-мм пулемёта и 1 60-мм десантную пушку. Для вооружения десантной роты на кораблях имелось 118-146 винтовок и 10 револьверов.

Минное вооружение состояло из 4 350-мм торпедных аппаратов (1 кормовой поворотный, 2 бортовых поворотных, 1 носовой) с запасом из 8 торпед. На броненосцах “Эгир” и “Один” установили 3 450-мм торпедных аппарата (2 бортовых поворотных и 1 носовой) с боезапасом из 8 торпед. После модернизации на всех кораблях стояло по 3 450-мм торпедных аппарата (один кормовой поворотный и 2 бортовых) и 1 350-мм (носовой). Боезапас торпед соответственно составил 8 и 3 торпеды. Корабли имели по 2 боевых прожектора.

Экипаж включал 20 офицеров и 256 матросов. На “Гильдебранде” и “Эгире” (как флагманских кораблях) добавлялось ещё по 6 офицеров и 22 матроса.

Шлюпочное вооружение включало 1 паровой катер, 1 вельбот, 2 катера, 1-2 гига, 1-2 яла и 1 (позднее 2) двухвесельный ял.

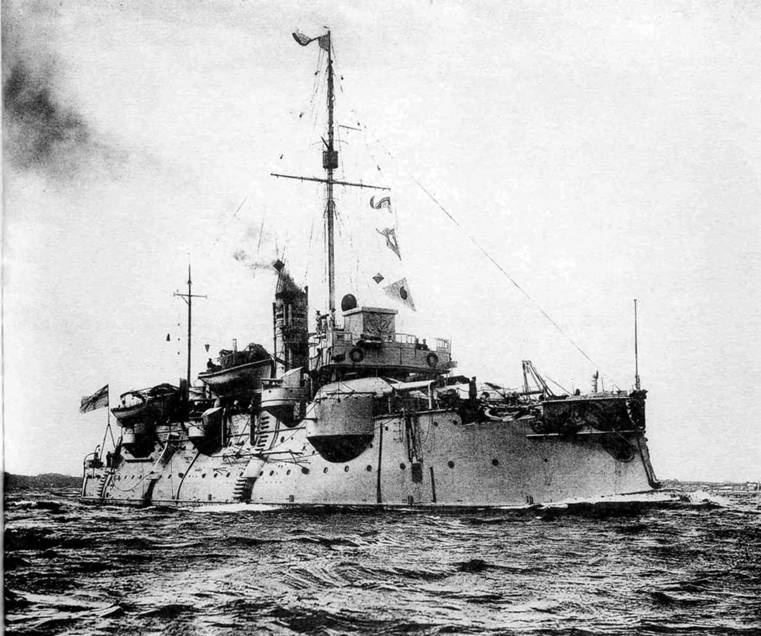

Броненосец береговой обороны “Фритьоф”
