F-2

Модель F-2. Двигатели DB 601 Е не всегда были доступны, поэтому эта модель также оснащалась старым DB 601 N. Bf 109F-2, появившийся в апреле 1941 г., был вооружен скорострельной (1 5 выстрелов в секунду) 1 5-мм пушкой MG 151 в носовой части. Варианты F-2/R-1 /R-2 оборудовались бомбодержателями ЕТС 250/ЕТС 50 с бомбами SC 250/SC 50. Эта модель также могла оснащаться фотокамерами (F-2/R-5/R-8), 300-литровым баком (F-2/R-3), двумя пушками в гондолах под крыльями (F-2/R-7) или ракетами класса «воздух-воздух» или «воздух-земля» EGRZ 65 (F-2/R-6).

F-2/Z

Модель F-2/Z. Этот вариант отличался установкой системы форсирования двигателя GM-1 с впрыском закиси азота. Воздухозаборники маслорадиатора и нагнетателя были чуть больше, чем на F-2.

F-4

Модель F-4 Получив наконец двигатель DB 601 Е, модель F-4 заменила на конвейере F-2 (F-3 так и осталась на стадии проекта). Она была оснащена новой 20-мм пушкой MG 1 5 1/20, новыми топливными баками и усиленной бронезащитой за головой пилота. Этот вариант был лучшим из серии «Фридрихов», которые производились до 1943 г., и возможно (по мнению летчиков), самым удачным из всех Bf 109.

F-4/Trop

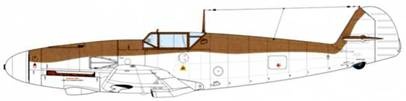

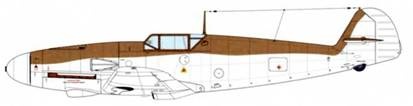

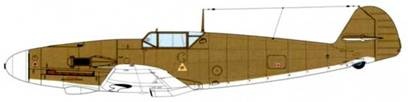

Модель F-4/Trop. Оборудование идентично варианту F-4. Самолет дополнительно оснащен специальным воздушным фильтром, установленным на воздухозаборнике нагнетателя. Летчик вооружен карабином на случай вынужденной посадки в пустыне.

F-4/R-1

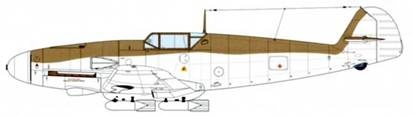

Модель F-4/R-1. Этот вариант оснащался бомбодержателем ЕТС 500 и одной бомбой SC 250.

F-4/R-2

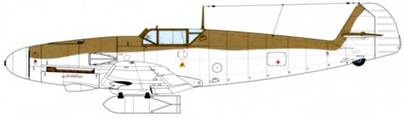

Модель F-4/R-2. Этот вариант оснащался бомбодержателем ЕТС 50 и четырьмя бомбами SC 50.

F-4/R-3

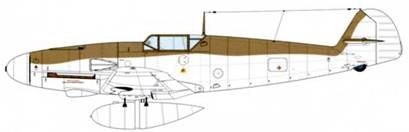

Модель F-4/R-3. Этот вариант оснащался 300-литровым сбрасываемым подвесным топливным баком.

F-4/R-7

Модель F-4/R-7. Этот вариант получил две 20-мм пушки MG 151, установленные в подкрыльевых гондолах. Такое вооружение оказалось весьма эффективным, но его установка, к сожалению, ухудшила маневренность и управляемость машины.

Модели F-5 и F-6

Разведывательные варианты Bf 109F. Вооружение F-5 состояло из двух 7,92-мм пулеметов, F-6 не нес вооружения. На F-5 в задней части фюзеляжа устанавливалась фотокамера Rb 50/30, а на F-6 – Rb 20/30 или Rb 75/30. Для увеличения радиуса действия самолеты оснащались подвесными баками вместимостью 300 л.

Маркировка на руле направления

Bf 109F-4

Пилот Oberleutnant (старший лейтенант) Франк Лизендаль, командир эскадрильи 1 0./JG 2. К 26 июня 1942 г., Лизендаль потопил 20 кораблей общим тоннажем 63 000 т.

Bf 109F-4

Пилот Oberleutnant (старший лейтенант) Зигфрид Шнелль, командир эскадрильи 9./JG 2, Тьевиль, Франция, конец мая 1942 г.

Bf 109F-4

Пилот Эрих Хартманн из 9./JG 52.

Bf 109F-4

Пилот капитан Хайнц Бэр, командир группы IV./JG 51, май 1942 г.

Bf 109f-4

Пилот Гордон Голлоб, командир эскадры JG 77, июнь 1942 г.

Bf 109F-2

Пилот Oberst (полковник) Адольф Голланд. Конец периода, когда он командовал JG 26, 5 декабря 1941 г.

Bf 109F-2 «Специальный»

Пилот Oberst (полковник) Адольф Галланд, декабрь 1941 г. Возможно, на его Bf 109F-2 руль направления был выкрашен в желтый цвет и с красными отметками побед.

Bf 109F-2

Пилот Oberstleutnant (подполковник) Вернер Мёльдерс, командир эскадры JG 51, восточный фронт, июль 1941 г.

Bf 109F-4/Trop

Пилот Ганс Иоахим Марсель, командир эскадрильи 3./JG 27, Ливия, 17 июня 1942 г.

Bf 109F-4/Trop
