Винт левого борта вращался налево, а винт правого борта - направо, следовательно они были вверх расходящимися. Пользуясь случаем, исправим досадную ошибку, вкравшуюся в работу о "Карно". Винты этого броненосца были, напротив, вверх сходящимися.

Валы. Валопроводы были изготовлены из кованой стали диаметром 420 мм. Они были полыми, внутренний диаметр составлял 200 мм. Мы не станем уточнять, ковались ли они полыми или были просверлены после. Упорный подшипник насчитывал 15 гребней, выступающих на пять сантиметров.

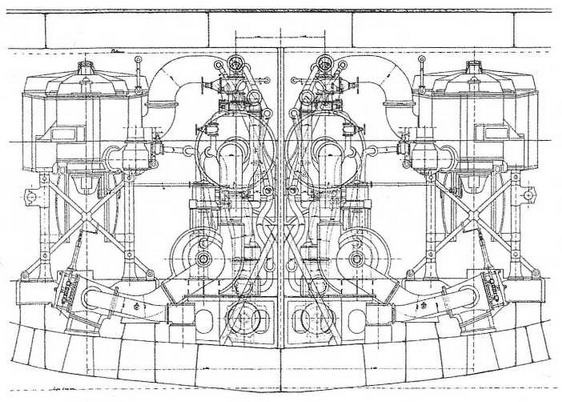

Броненосец "Шарль Мартель". 1896 г. (Поперечный разрез корпуса с указанием расположения главных паровых машин).

Пользуясь возможностью, мы публикуем чертежи общего расположения машин, а также поперечное сечение по шпангоуту № 76, показывающие положение машин и холодильников на платформе трюма.

Котлы. Как и пожелал инженер Юэн, котлы принадлежали к типу, разработанному Ляграфель (Lagrafel) и усовершенствованному инженером д’Але (d’Allest). Они были построены в Марселе фирмой Фрэсинэ (Fraissinet).

24 котла распределённые в 12 групп по два были расположены в четырёх котельных отделениях, отделённых друг от друга продольными и поперечными переборками. Носовое и кормовое котельное отделения имели каждое свою, круглую в плане дымовую трубу. Их высота от ватерлинии достигала 16,9 м.

Каждый котёл располагал единственной топкой прямоугольной формы. Также как и котёл Бельвиля, принятый для "Брэнюс", котёл Ляграфель э д’Але водотрубного типа. Следовательно, они имели довольно сходную конструкцию, в чём можно убедиться, обратившись к чертежам, которые публикуются здесь. Высота котла 3,97 м, ширина (суммарная длина двух корпусов) 4,3 м и глубина 3,16 м. Рассчитанный на рабочее давление 15 кгс/кв.см, он был снабжён 184 обычными трубами, среди которых 40 непаяных и 15 паяных труб. Внешний диаметр этих труб был одинаковым - 80 мм, а внутренний 74 и 70 мм соответственно; длина между трубными досками составляла 2,4 м.

Площадь колосниковой решётки одного котла составляла 3,9668 кв.м, что соответствует 95,2 кв.м общей площади. Что касается площади общего нагревания, то она равнялась 115,68 кв.м в контакте с водой и 125 кв.м в контакте с газом. Общий объем воды в котлах был 74,64 куб.м, а объём пара 90 куб.м. Общая поверхность нагрева 3000 кв.м.

Здесь мы дадим чертежи общего расположения этих котлов, а также чертежи и различные сечения, показывающие подробности их конструкции. Учитывая качество этих документов, мы думаем, что любой дополнительный комментарий будет излишним.

5. Шлюпочное вооружение

На шлюпочные ростры "Шарль-Мартэль" поднимались: два паровых катера длиной 10 м, один гребной барказ длиной 11м, один большой катер длиной 10,5 м, один большой катер длиной 10 м, два катера длиной 9 м, три вельбота длиной 8,5 м, один вельбот длиной 8 м, один вельбот длиной 7 м, два ялика длиной 5 м, две плоскодонные шлюпки длиной 3,5 м, две парусинные лодки Бертона длиной 5,6 м.

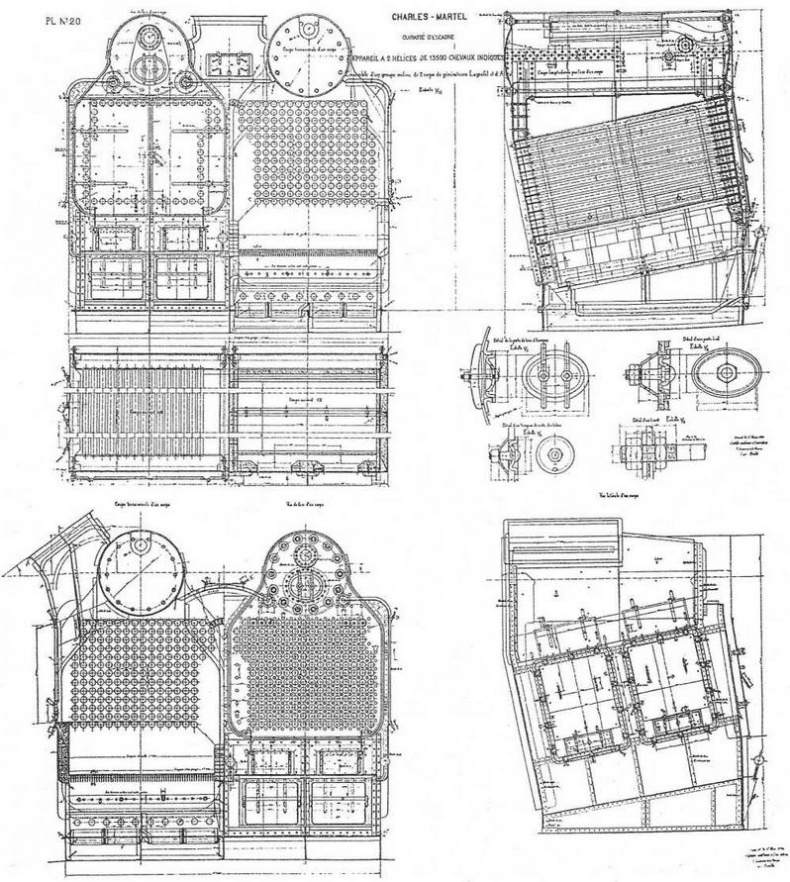

Броненосец "Шарль Мартель ". 1896 г. (Конструктивный чертеж водотрубного котла системы Ляграфель э д’Але)

Все эти шлюпки в положении по-походному располагались между высшей палубой и большим мостиком. Их обслуживание осуществлялась посредством шести групп шлюпбалок, по три с каждого борта. Две задние группы (шлюпбалки на поворотных кронштейнах) предназначались для двух стальных паровых катеров и 11-метрового барказа. Барказ в положении по-походному находился по диаметральной плоскости корабля между обеими паровыми катерами, на тележке, перекатываемой по рельсам и мог быть подведён, по желанию, под одну или другую группу шлюпбалок. Оба паровых катера были расположены на шарнирных кильблоках, закреплённых на главной палубе. Эти два катера были взаимозаменяемые и могли быть подняты либо одним бортом, либо другим.

Каждая из кормовых шлюпбалок снабжалась двумя талями, с той целью, чтобы каждая пара предназначалась, в рейдовом положении, для двух шлюпок. Таким образом, два паровых катера, 11-метровый барказ и 10,5-м катер в рейдовом положении обслуживались этими шлюпбалками.

Две центральные группы шлюпбалок (заваливающиеся шлюпбалки) обслуживали исключительно два 8,5-метровых вельбота, предназначенные служить спасательными вельботами. Когда эти шлюпбалки убирались, вельботы перемещались под крылья большого мостика над 274,4-мм башнями. Их положение, таким образом, являлось одновременно и походным, и рейдовым, где они были в достаточной мере укрыты от шквалов и ударной волны тяжёлых орудий, откуда при желании очень быстро могли быть спущены. Постановка и уборка шлюпбалок осуществлялась посредством четырёх лебёдок с зубчатой передачей (одна на шлюпбалку), снабжённые каждая тормозом Межи (Megy). Таким образом, постановка происходит простым нажатием рукоятки назад.

Две передние группы (шлюпбалки на поворотных кронштейнах) предназначались для обслуживания 10,5-, 10- и 9-метровых шлюпок, а также вельботов в походном положении. В положении по-походному два 9-метровых катера должны быть поставлены в 10,5-метровые, на каждом борту в свой. Последние помещались на тележках, перекатываемых на плоской палубе и крепившихся побортно у кормовой дымовой трубы. Затем должен быть принят на борт 7-метровый вельбот. Он подвешивался на поперечных рельсах, закреплённых под мостиком между обеими дымовыми трубами. В походном положении он размещался по диаметральной плоскости.

После поднимались оставшиеся два вельбота, 8,5- и 8-метровый, они размещались по обе стороны от 7-метрового вельбота, будучи подвешенными на тех же рельсах. Наконец, 10,5- и 10-метровые катера размещались на палубе на съёмных кильблоках, 10-метровый катер по правому борту, 10,5-метровый - по левому борту. Каждая шлюпбалка имела двое талей, за которые на рейдовых стоянках подвешивались 10-метровый катер, оба 9-метровых катера и вельбот. 8,5- и 8-метровый вельботы в рейдовом положении находились у кормовой оконечности, подвешенные к откидным шлюпбалкам вдоль корпуса.

Ялы и плоскодонки на походе могли быть размещены в больших шлюпках. На рейде оба яла подвешивались под заваливающиеся шлюпбалки, расположенные на траверзе носовой дымовой трубы. Эти шлюпбалки изогнутые и в убранном виде принимают форму надводного борта корабля.

Подъём шлюпок осуществляется посредством двух паровых лебёдок, размещённых на высшей палубе. Эти лебедки имеют каждая по две пары турачек передач и расположены таким образом, чтобы брать либо носовые, либо кормовые лопари. Таким образом, они позволяют осуществить все манипуляции. Турачки могут быть пущены в ход вручную посредством зубчатых передач и рукояток силой четырёх человек на лебёдку, что позволяет очень ограниченному персоналу вручную поднять шлюпки.
