Субмарина Tun XXIII U 2368, командир – обер- лейтенант Фриц Уфермап, май 1945 г.

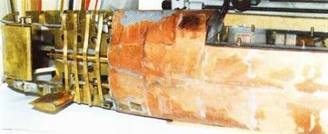

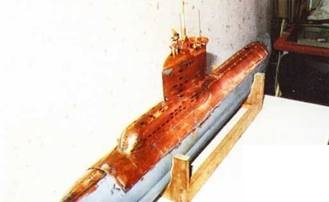

В 1989 году Хорст Лауер начал постройку модели подлодки XXIII серии и масштабе 1:25. Снимок показывает латунный каркас корпуса и верхней палубы, изготовленный из шпангоутов толщиной 0,5 мм и 4 мм трубок. Кормовая секция еще не покрытая обшивкой с установленным электромотором. Рули глубины и киль еще отсутствуют. Носовая часть была также собрана и I шпангоутов и трубок. Здесь установлены два торпедных аппарата с работающими крышками. Первоначально была запланирована установка, стреляющая торпедами, по этого не удалось сделать, так как не хватило места для встраивания соответствующего механизма. Кормовая часть модели подлодки частично закрытая листами обшивки из 0,5 мм меди. Эти листы прокаливались и в размягченном виде принимали нужную форму, а затем припаивались к латунным шпангоутам корпуса. Готовая оболочка корпуса и рубки со всеми выдвижными приборами и установленными механизмами. Особенно было трудно сделать обтекаемую форму рубки, обшивку которой пришлось монтировать на деревянной форме.

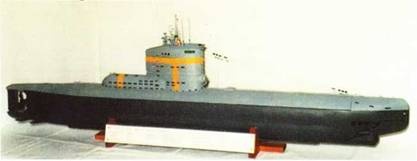

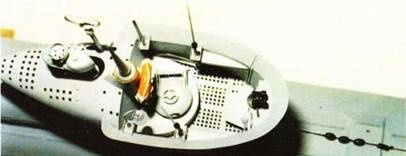

Общий вид готовой модели длиной 1387 мм после покраски. Это была радиоуправляемая модель, мотор которой позволял выполнять модели движение вперед а назад. При погружении модели команды на рули глубины и киль передавались через перископ и шнорхель, остававшиеся над водой и выполнявшие роль антенны. Погружение и всплытие осуществлялось за счет цистерны объемом 750 куб.см. На модели стоял ограничитель глубины погружения и стабилизатор положения. Вид сверху на рубку и мостик модели. Шнорхель и перископ выдвигались с помощью электромотора с редуктором.

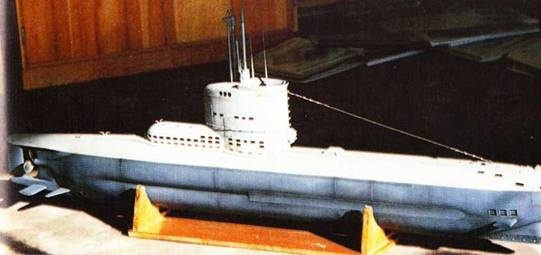

Модель инженера Томаса Шпита была выполнена в масштабе 1:30 (длина модели 115,6 см). Детали корпуса модели подлодки XXIII серии сделаны из пластмассы, часть деталей – из дерева и жесткого пенопласта. Половинки корпуса изготовлены из стекловолокна. Часть деталей корпуса изготовлены под давлением из 5-мм поликарбонатных листов и покрыты микропористой резиной. Модель оснащена электромотором Jumbo 540 фирмы Граупнер, который приводится в действие 6-вольтовыми никелево-кадмиевыми аккумуляторами общей емкостью 4 ампер-часа. Для погружения установлен насос фирмы Энгель, который наполнял водой балластную цистерну объемом 750 куб.см. Статическая балансировка модели осуществляется с помощью подвижного грузи, динамическая – с помощью электронного маятника, передающего сигналы на рулевую машинку задних рулей глубины. Глубина погружения была ограничена датчиком давления, который блокировал дальнейшее погружение после достижения заданной величины. Рубка на модели Томаса Шпита была изготовлена из 0,3-мм латунного листа методом травления. Все выдвижные приборы были сделаны также из латуни на токарном станке. Шнорхель был изготовлен из 50 отдельных деталей. Чтобы имитировать старое покрытие поверх лакированной поверхности было нанесено покрытие «сухой» краской, а затем вся поверхность были покрыта матовым ликом.

Картина художника-мариниста Виктора Герхарда показывает гибель подлодки U 2359 при попытке экипажа прорваться к берегам Норвегии. 2 мая 1945 года эта подлодка с малым тральщиком М 293 и другой подлодкой XXIII серии (U 2334) была атакована 35 британскими самолетами Москито в заливе Каттегат. В результате U 2359 была потоплена (погибло 12 человек), U 2334 была серьезно повреждена, а на тральщике возник пожар и он позже затонул.

Эта картина Герхарда показывает встречу U 2363 в Лох Раян в начале июня 1945 года. Это была последняя подлодка XXIII серии, которая достигла берегов Норвегии после капитуляции.
