Система управления вооружением СУВ- 29 включает:

1. Радиолокационную систему РЛПК- 29Э в составе допплеровской РЛС Н-091ЭА «Рубин».

2. Оптоэлектронный прицельно-навигационный комплекс ОЭПрНК-29Э (С-31) в составе системы ОЭПС-23С (КОЛС) с ИК датчиком и лазерным дальномером, нашлемного прицела НСЦ-29, индикатора на фоне лобового стекла, бортовой ЦВМ С- 100.02-02 и ряда других устройств.

Система РЛПК-29Э позволяет одновременно сопровождать до десяти воздушных целей, выбирать из них объект, представляющий наибольшую опасность, и вырабатывать данные для пуска одной ракеты Р-27Р с полуактивной головкой самонаведения. СУО работает в четырех режимах: режим «Д» – атак из задней полусферы, режим «В» – атака из передней полусферы, режим «АВТ» – атака в автоматическом режиме, режим «Бл.бой» – маневренный ближний бой. Максимальная дальность обнаружения типовой воздушной цели класса МиГ-21 на уровне моря – 70км, максимальная дальность сопровождения цели – 60км. Дальности обнаружения и сопровождения сильно варьируются в зависимости от параметров полета и эффективной поверхности рассеяния цели. Углы сканирования антенны РЛС – +-50град. по азимуту и +/-18град по углу места.

Оптолокационная система ОЭПрНК- 29Э работает в инфракрасном диапазоне спектра и вырабатывает данные, необходимые для применения управляемых ракет с тепловыми головками самонаведения и стрельбы из пушки. ИК система, лазерный дальномер и радиолокатор могут работать как в едином комплексе, так и независимо друг от друга. Диапазон сканирования датчика системы КОЛС составляет ЗОград. по азимуту и 15град. по углу места, максимальная дальность обнаружения контрастной тепловой цели составляет 15км, максимальная дальность сопровождения – 12км при максимальной угловой скорости цели 30град/с. Диапазон измерения расстояний лазерным дальномером – от 200м до 6,5км. Оптимальная дальность стрельбы из пушки по воздушной цели – 200-800м, по наземной цели – 800-1800м. Результаты атаки фиксируются фотокинопулеметом ФКП-ЭУ на основе индикации нашлемного прицела на дистанциях стрельбы до 3000м. Фотокинопулемет использует стандартную 35-м пленку, скорость съемки 8 кадров в секунду, длина пленки 30м.

Параметры полета фиксируются аппаратурой «Тестер» (пресловутый «черный ящик») на магнитной ленте. Емкость ленты позволяет фиксировать информацию на протяжении 3 часов полета.

Автоматическая система предупреждения «Экран» выдает информацию об отказах бортовых систем в полете подачей свето-звуковых сигналов.

Двигатель РД-33

На самолете МиГ-29 установлено два двухконтруных двигателя (степень двухконтурности 0,55) турбореактивных двигателя РД-33 с форсажными камерами и регулируемыми соплами.

Компрессор двигателя – осесимметричный с четырехступечатым вентилятором и девятиступенчатым компрессором высокого давления. Лепестки сопел устанавливаются в два положения – дозвуковое и сверхзвуковое. Отбор мощности для работы электрогенераторов, насосов гидравлической и топливной систем производится через коробку редукторов КСА. Каждый двигатель имеет независимую систему управления и масляную систему, а также систему контроля параметров. Для работы каждой маслосистемы необходимо 10,5-11,5л масла ИМП-10.

Запуск двигателей осуществляется от турбостартера ГТДЕ (вспомогательная силовая установка). Первым запускается правый двигатель.

Вооружение

На самолете установлена одна одноствольная автоматическая пушка ГШ-301 (9А4071К) калибра 30мм. Начальная скорость снаряда составляет 860м/с, боекомплект 150 снарядов. Стрельба из пушки блокируется при подвеске дополнительных сбрасываемых топливных баков.

В ассортимент подвесного управляемого вооружения класса воздух-воздух входят: УР среднего радиуса действия с полуактивной радиолокационной головкой самонаведения Р-27Р, УР среднего радиуса действия с тепловой головкой самонаведения Р-27Т, УР ближнего радиуса действия с тепловыми головками самонаведения Р-73, Р-60, Р- 60М. Ракеты подвешиваются на шести подкрыльевых пилонах. Подвеска ракет семейства Р-27 возможно только на пилонах №3 и №2. Ракеты Р-60 и Р-73 подвешиваются симметрично. Пуск ракет осуществляется как парами, так и индивидуально.

Подвесное вооружение класса воздух-поверхность (бомбы массой до 500кг, контейнеры КМГУ, пушечные контейнеры УПК-23, блоки НАР У Б-16, УБ-32, Б-8М1, Б-13 Л, 240- мм НАР С-24Б) подвешивается на пилоны №1, №2, №3, №4. Общая масса подвесного вооружения ограничена величиной 3200кг.

Ракеты Р-27 подвешиваются на авиационные пусковые устройства АПУ-470, ракеты Р- 60 и Р-60М – на АПУ-62-1ДБ1, ракеты Р-73 – на АПУ-73-1Д. Ракеты С-24 подвешиваются на АПУ-73-1Д через адаптер БДЗ-УМК2Б. Все другое вооружение подвешивается на пилоны через адаптеры БДЗ-УМК2Б. На внутренних пилонах №1 и №2 возможна подвеска двух бомб (на каждом) на многазамковом бомбодержателе МБДЗ-У2Т1.

Перед гребнями килей на верхней поверхности фюзеляжа установлены два блока БВП-30-26М на 60 ИК ППИ-26 и отражателей ППР-26 (по тридцать в каждом). Отстрел ловушек и отражателей производится нажатием кнопки, расположенной на РУДе правого двигателя.

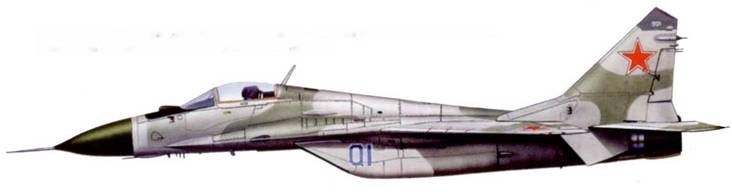

Прототип истребителя МиГ-29, бортовой помер – «01» голубого цвета. В настоящее время самолет демонстрируется в музее ВВС в Монино.

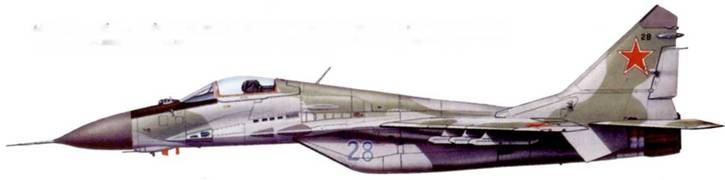

МиГ-29 ранней постройки, «изделие 9-12», с бортовым номером «28» голубого цвета. Необычно продублирован на киле бортовой номер – черной краской и ниже, чем общепринято.

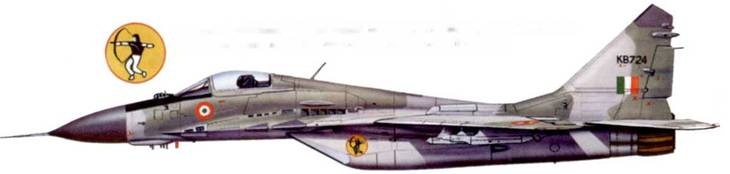

Первым покупателем истребителей МиГ-29 стала Индия, первой в ВВС Индии истребители МиГ-29 получила 47-я эскадрилья «Лучники».

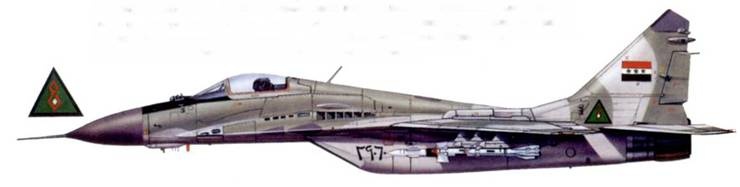

В первую неделю войны в Заливе ВВС Ирака потеряли в воздушных боях с авиацией многонациональных сил порядка восьми истребителей МиГ-29. Летчики союзников были подготовлены лучше пилотов ВВС Ирака, а международная авиация, пользуясь тотальным количественным и качественным превосходством, сразу же установила абсолютное господство в воздухе. Бортовой номер изображенного на рисунке самолета – 29070.

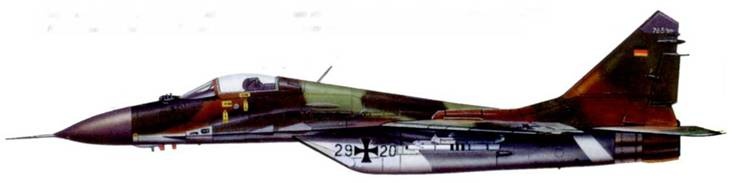

Бундеслюфтваффе абсорбировали все истребители МиГ-29, состоявшие на вооружении ВВС ННА ГДР. Самолет, получивший номер «29+20» ранее имел бортовой помер «785» красного цвета.

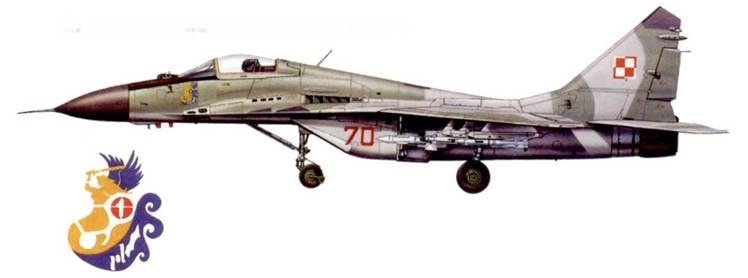

Польский МиГ-29, под крылом подвешены ракеты Р-27, Р-73 и Р-60.
