Два Me-410B-2/U-2 (F4+CC, F4+HC) из Seenot Gruppe 80 отдыхают от боевой работы на стоянке аэродрома Вестерланд-Сильт, 1945 г. Винты с моторов сняты.

«Lichtenstein» C1 (FuG 212) выпускался фирмой Telefunken. Этот радар работал на той же частоте, что и FuG 202, но имел совершенно другое устройство. Как показали испытания. проведенные в мае 1942 года, новый радар оказался не лучше своего предшественника, поэтому массово не пошел.

Радар С1, как и ВС был активным радаром, предназначенным для использования на ночных истребителях. Серийно радар С1 выпускался с июня по ноябрь 1943 года. С августа 1943 года выпускались радары, способные работать в диапазоне 420-480 МГц.

«Lichtenstein» SN2 (FuG 220) представлял собой дальнейшее развитие модели ВС. Радар SN2 имел больший рабочий сектор и лучшую разрешающую способность. В составе этого радара использовали приемник и передатчик от морского радара FuG 212 Lichtenstein S.

Радар FuG 220 «Lichtenstein» SN2 работал на частоте 91 МГц (длина волны 1,5 м). Это был прибор активного тина, предназначенный для использования на ночных истребителях. Радар имел радиус действия 200-8000 (15000) метров и угол обзора 120 град.

Существовало несколько модификаций этого радара, различавшихся между собой устройством антенн и рабочей частотой (73 и 82 МГц). Такими методами немцы пытались бороться с помехами. Антенны радара имели то же устройство, что и у FuG 202, но отличались большими габаритами, поскольку радар работал на более длинных волнах. Обычно использовалась система «Ь» из четырех антенн, расположенных в вершинах квадрата. Имелся вариант с антеннами, развернутыми назад, но обзор задней полусферы на практике не требовался. В дальнейшем появилась система «d», антенны которой отклонялись от вертикали на 45 град. Приемопередатчик радара SN2 выполнялся в виде одного узла массой около 70 кг.

Для постановки помех немецким радарам, англичане сбрасывали полоски станиоля. Впрочем это оказалось малоэффективным. 13 нюня 1944 года Ju-88 G-1 (W.Nr.712273,4R+UR) совершавший патрулирование над Северным морем по ошибке приземлился на английском аэродроме Вудбридж. Самолет был оснащен радаром SN- 2. По немецкой версии имела место ошибка навигации, но скорее всего пилот самолета был завербован английской разведкой. Испытания радара позволили англичанам разработать более эффективную систему постановки помех Window.

Радар FuG 200 «Hohentwiel» работал на частоте 490 МГц (0,5 м). Это был морской радар импульсного типа.

Радары FuG 220 SN2 и FuG 212 C1 использовали одновременно, поэтому ночные истребители несли антенны двух типов. Для FuG 220 SN2 требовались более большие антенны «Hirschgeweih» («оленьи рога»), а для FuG 212 С-1 меньшие антенны «Matratzen» («матрас»).

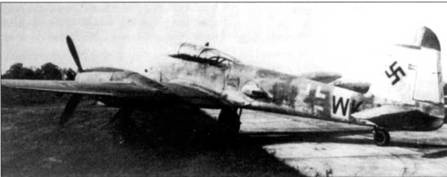

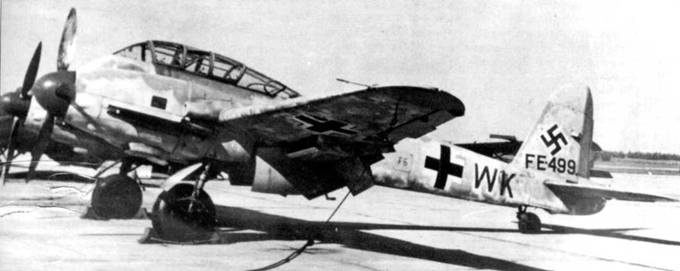

Этот Ме-4/0А-3 (F6+WK) из 2./(F)122 стал трофеем американцев. Самолет вывезли в Штаты и демонстрировали на выставках трофеев. «FE» – это идентификационный код самолета в (JSAAF На правом винте установлен кок от Fw-190.
