Потеря второй «Валькирии» стала большим ударом по программе скоростных испытаний, так как этот образец самолета был оборудован автоматической системой управления воздухозаборником и летчики предпочитали выходить на числа М›2,5 именно на этом образце ХВ-70. Именно на втором самолете была выполнена оговоренная контрактом задача – продемонстрировать установившийся полет при М = 3 продолжительностью не менее 30 минут. Полет с М = 3, проходивший 19 мая 1966 года на высоте около 21 км, длился 32 минуты. Тем самым фирма заработала 275 тысяч долларов – вознаграждение, предусмотренное контрактом с ВВС. Испытания оставшегося первого самолета продолжались еще два с половиной года: последний испытательный полет он совершил 17 декабря 1968 года, а 4 февраля 1969 года был передан в музей ВВС. Налет обоих самолетов составил 249 часов 22 минуты в 128 полетах, из них 106 часов 48 минут на сверхзвуковых скоростях и 51 час 34 минуты при М›2.

На ХВ-70 предполагали достичь сверхзвукового аэродинамического качества 8 – 8,5, дозвукового – около 12-13. Достаточно высокое крейсерское качество «Конкорда» и Ту-144 – бесхвосток без ПГО, было получено благодаря совершенствованию методов аэродинамического расчета, что позволило применить крыло оживальной формы.

В отличие от В-58, который одно время предлагалось модифицировать в маловысотный бомбардировщик, по «Валькирии» подобных предложений не было. Одна из причин этого – ее чрезмерная чувствительность к турбулентности атмосферы. «Валькирия» обладала таким недостатком, несмотря на то что удлинение крыла у нее было несколько меньше, чем у других самолетов, рассчитанных на длительный сверхзвуковой полет. Вызывалось это главным образом сравнительно малой жесткостью длинного фюзеляжа, хотя играла роль и достаточно низкая удельная нагрузка на крыло.

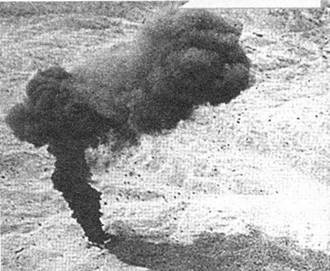

Падение самолета «Валькирия»

Самолет ХВ-70 стал первой за рубежом крупной сверхзвуковой аэроупругой конструкцией. Его большие размеры, применение тонкого треугольного крыла и длинного гибкого фюзеляжа обусловили необходимость масштабных расчетов на аэроупругость. Эти расчеты выполнялись с применением новейшего по тому времени инструментария – цифровых и аналоговых ЭВМ, но все же не дали хороших характеристик самолета при полете в турбулентной атмосфере. Поэтому важной экспериментальной работой стали исследования на ХВ-70 системы GASDSAS, предназначенной для парирования нагрузок от воздушных порывов и подавления аэроупругих колебаний конструкции. Эта программа являлась продолжением работы, проводившейся на самолете Боинг В-52 (системы SAS и LAMS). Система GASDSAS предусматривала отклонение элевонов по тангажу и крену, а также рулей направления по сигналам датчиков перегрузок. Исследования показали, что для уменьшения интенсивности изгибных колебаний фюзеляжа целесообразно использовать небольшие горизонтальные и вертикальные поверхности, расположенные по схеме «утка». В дальнейшем подобная система была применена на бомбардировщике В-1.

Летные исследования с участием НАСА проводились также в области аэродинамики (флаттер панелей обшивки, сопротивление трения обшивки, донное сопротивление фюзеляжа и т.д.), конструкции (аэродинамический нагрев, полетные нагрузки) и эксплуатации (шум на местности).

Пилотажные характеристики самолета оценивались летчиками в целом как очень хорошие в полете и на малых, и на больших скоростях, особенно отмечалась легкость и мягкость посадки, как у пассажирских самолетов. Большое треугольное крыло создавало у земли воздушную подушку, увеличивавшую подъемную силу на 15%. В результате вертикальная скорость в момент приземления составляла всего 0,3- 1,2 м/с.

Создание самолета ХВ-70 было крупным техническим достижением. Но хотя он и оставил глубокий след в авиации, его роль в основном свелась к освоению авиационной промышленностью новых технологических процессов производства конструкций из высокопрочных сталей и титана, которые были впоследствии применены на бомбардировщике Дженерал Дайнэмикс F-111, военно-траиспортньгх самолетах Локхид С-5 и С-141, истребителе Макдоннелл Дуглас F-4 и на других самолетах. В то же время компоновка ХВ-70 не стала образцом для последующих сверхзвуковых самолетов, хотя на нем и были предприняты масштабные исследования в рамках изучения сверхзвуковых пассажирских самолетов. Крупный недостаток пакетного размещения двигателей – увеличение массы конструкции из-за большой длины воздушных каналов. Поэтому, например, на англо-французском сверхзвуковом пассажирском самолете «Конкорд» было решено применить более короткие разнесенные гондолы двигателей, установленные под консолями крыла. На российском Ту-144 было применено промежуточное решение – отдельные гондолы, но со сравнительно небольшим разносом и размещением под фюзеляжем.

Характеристики самолета ХВ-70 «Валькирия»

Размеры:

размах крыла 32,00 м

длина самолета 57,61м

высота самолета 9,14 м

площадь крыла 585,07 м²

угол стреловидности крыла:

по передней кромке 65,57°

по линии 1/4 хорд 58,79°

Двигатели: ТРД Дженерал Электрик

YJ93-GE-3 (тяга форсированная/ нефорсированная 6х 14 060/11 350 кгс)

Массы и нагрузки, кг:

взлетная масса:

максимальная расчетная при полном запасе топлива и боевой нагрузке более 251 500

типовая фактическая во время испытательных полетов 236 000- 240 000

нормальная посадочная масса около 143 000

масса пустого самолета около 58 000

полный запас топлива более 138 000

Летные данные:

максимальное число М = 3,08

расчетная максимальная скорость

на большой высоте 3220 км/ч

взлетная скорость 350 км/ч

нормальная посадочная скорость около 335 км/ч

практический потолок более 21 000 м

расчетная максимальная дальность 12 000 км

радиус виража при М = 3 не менее 160 км

время выполнения разворота на 180° с креном 20° 13 мин.

Летящий задом наперед

Экспериментальный истребитель Грумман Х-29А

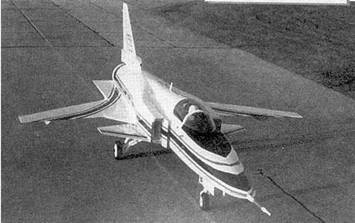

Х-29 на ВПП

С ростом скоростей в авиации вполне закономерным шагом явился переход от прямого крыла к стреловидному – это факт общеизвестный. Но как с аэродинамической, так и с компоновочной точки зрения гораздо более привлекательным решением представлялось применение крыла обратной стреловидности (КОС).

Известно, что на крыле прямой стреловидности набегающий поток стекает от корня к законцовке и образует два мощных вихря, сходящих оттуда. Сопротивление, создаваемое спутными вихрями, называется индуктивным. В случае применения КОС перетекание происходит в обратном направлении – от законцовки к фюзеляжу, спутные вихри, сходящие с крыла в районе стыка с фюзеляжем, имеют меньшую интенсивность, в результате чего индуктивное сопротивление ощутимо снижается. Кроме того, если в спутные вихри за КОС поместить небольшие поверхности аэродинамического управления, отклоняемые по закону элевонов, самолет сможет совершать гораздо более интенсивные эволюции.
