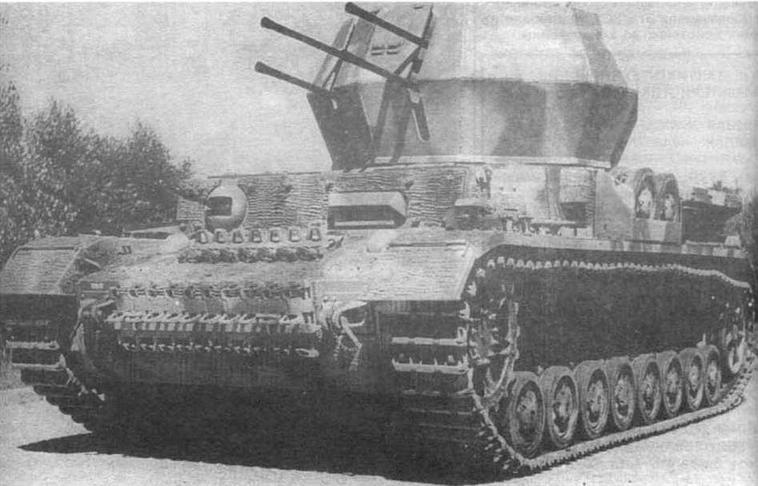

Зенитная самоходная установка Wirbelwind. 1944 год

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗСУ Wirbelwind

БОЕВАЯ МАССА, т: 22.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —5920, ширина — 2950, высота —2750, клиренс — 400.

ВООРУЖЕНИЕ: 4 пушки Flak 38 L/65 калибра 20 мм, 1 пулемет MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 3200 артвыстрелов, 1350 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: зенитный прицел Flakvisier 38 3x8.

БРОНИРОВАНИЕ, мм: корпус — как у базового танка; башня — 16.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ, ХОДОВАЯ ЧАСТЬ: как у базового танка.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 38.

ЗАПАС ХОДА, км: 200.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: как у базового танка.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

3,7cm Flak auf Pz.IV Ostwind

Зенитная самоходная установка, вооруженная 37-мм пушкой. Разработана на основе предыдущей модели — Wirbelwind — в организации OST Bau. В конце 1944 —начале 1945 года фирмой Deutshe Eisenwerke изготовлено 43 машины.

Серийная модификация:

башня, по форме примерно аналогичная башне Wirbelwind, но лучше бронированная и более удобная для размещения орудийного расчета. В остальном машина осталась без изменений.

ЗСУ Ostwind ("Восточный ветер") использовалась в боевых действиях в последние месяцы войны.

Интересно отметить, что на 10 апреля 1945 года в строю оставалось 98 установок всех трех выше перечисленных типов. 83 из них, несмотря на более активное воздействие истребительно-бомбардировочной авиации западных союзников, находилось на Восточном фронте

Ostwind

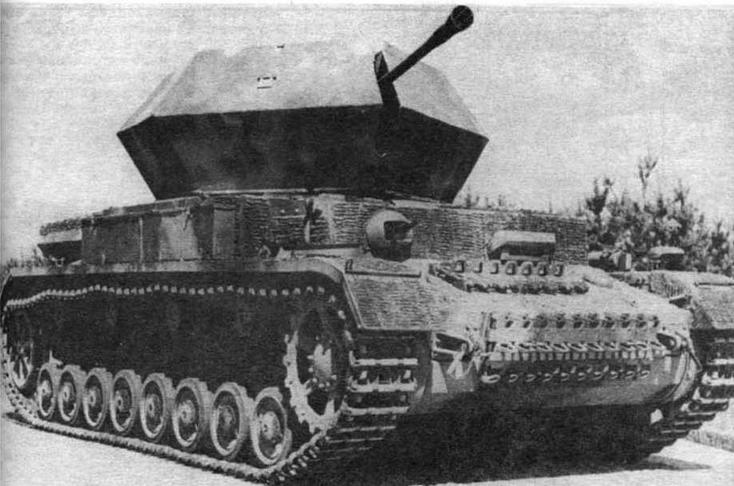

Зенитная самоходная установка Ostwind. 1945 год

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗСУ Ostwind

БОЕВАЯ МАССА, т: 25.

ЭКИПАЖ, чел.: 7.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —5920, ширина- 2950, высота — 2760, клиренс — 400.

ВООРУЖЕНИЕ: 1 пушка Flak 43 L/60 калибра 37 мм, 1 пулемет MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 1000 артвыстрелов, 1000 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: зенитный прицел ZF 1x40.

БРОНИРОВАНИЕ, мм: корпус — как у базового танка; башня — 25.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ, ХОДОВАЯ ЧАСТЬ: как у базового танка.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 38.

ЗАПАС ХОДА, км: 200.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: как у базового танка.

СРЕДСТВА СВЯЗИ: радиостанция Fv 5.

8,8 cm Jagdpanzer V Jagdpanther (Sd.Kfz.173)

Одна из наиболее мощных и, безусловно, самая удачная из немецких противотанковых САУ Второй мировой войны. Разработана фирмой Daimler-Benz на базе танка "Пантера". В 1944— 1945 годах заводами MIAG и MNH изготовлено 384 машины.

Серийная модификация:

полностью бронированная безбашенная самоходная установка с передним расположением броневой рубки. Снарядостойкость корпуса повышена за счет большого наклона броневых листов. В лобовом листе рубки установлена 88-мм пушка, бронебойные снаряды которой на дистанции 1000 м пробивали 193-мм броню. Максимальная дальность стрельбы — 9350 м. Скорострельность 6 — 8 выстр./мин. Шасси танка Pz.V Ausf.G, его силовая установка и силовая передача изменений не претерпели.

Самоходные установки Jagdpanther ("Ягдпантера") поступали на вооружение противотанковых дивизионов РГК, постепенно вытесняя из них так же вооруженные, но значительно слабее бронированные САУ "Nashorn".

Первые 8 машин получила 2-я рота 654-го тяжелого противотанкового дивизиона РГК. Их боевое крещение состоялось 27 июня 1944 года во Франции. Вскоре новыми боевыми машинами перевооружили 519, 559, 560 и 655-й тяжелые противотанковые дивизионы РГК.

Следует отметить, что в 1944 году на Восточном фронте -ягдпантеры" не применялись.

На 1 марта 1945 года на фронте имелось еще 202 "ягдпантеры", но в течение месяца, в условиях фактического прекращения производства, их количество быстро сократилось. К 28 апреля на Восточном фронте осталось 19 машин (из них 11 боеготовых), на Западном 27 (5 боеготовых).

После войны "ягдпантеры" некоторое время состояли на вооружении во французской армии, в частях, дислоцированных в Сатори и Бурже.

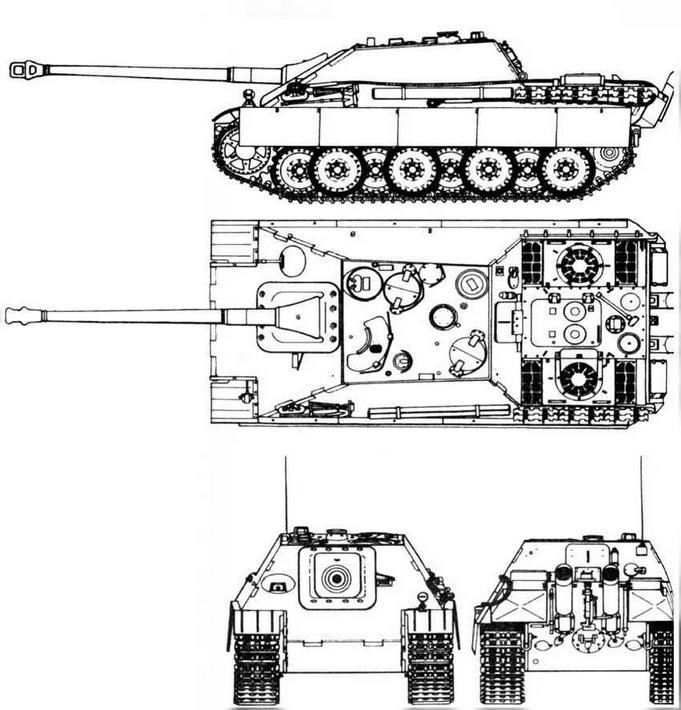

Jagdpanther

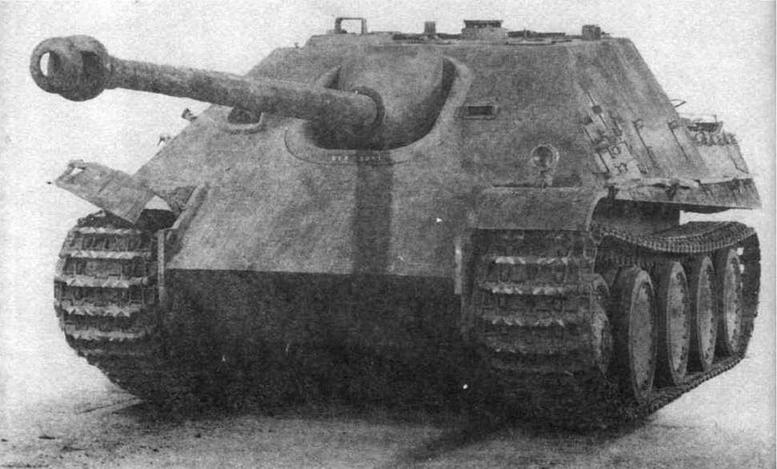

Jagdpanther — самая удачная и наиболее мощная противотанковая САУ Второй мировой войны

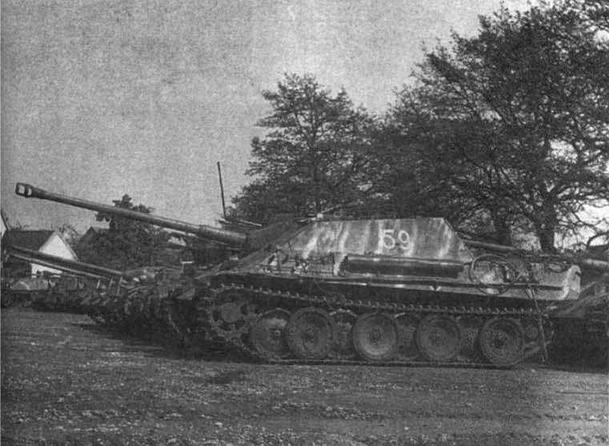

САУ Jagdpanther, захваченная во Франции. Лето 1944 гола

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ Jagdpanther

БОЕВАЯ МАССА, т: 45,5.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 9870, ширина — 3270, высота — 2715, клиренс — 560.

ВООРУЖЕНИЕ: 1 пушка Рак 43/3 L/71 калибра 88 мм, 1 пулемет MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 57 артвыстрелов, 600 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прицел Sfl ZF5.

БРОНИРОВАНИЕ, мм: лоб —80; борт — 50; корма — 40; крыша —25; днище —16.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ и ХОДОВАЯ ЧАСТЬ: как у базового танка.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 46.

ЗАПАС ХОДА, км: 150.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 2,45; высота стенки, м — 0,9; глубина брода, м —1,55.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

8.8cm Jagdpanzer Tiger(p) Ferdinand/Elefant (Sd.Kfz.184)

Самая известная из противотанковых самоходок Вермахта. Создана на базе танка Tiger(P), разработанного фирмой Porsche и не принятого на вооружение Панцерваффе. В 1943 году фирма Wjelungenwerke изготовила 90 машин этого типа.
