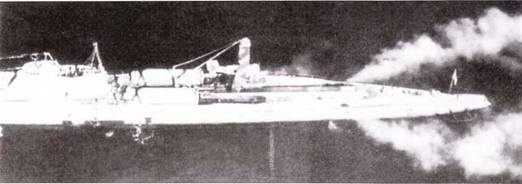

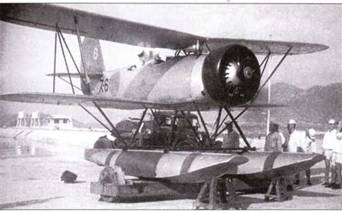

В 1934 г. в Японии началось строительство флагманских подводных лодок большого водоизмещения и огромной дальности плавания. В силу своих гигантских размеров эти корабли могли нести на борту двухместные гидропланы. Такие гидропланы были созданы трудом и талантом японских авиастроителей. Шанс на разработку гидроплана с двумя посадочными местами Морской Генеральный штаб предоставил фирме Ватанабе. Техническое задание оговаривало проектирование и постройку двухместного двухпоплавкового гидросамолета небольших размеров и ограниченной массы. Со сложенными крыльями аппарат должен был помещаться в ангаре-трубе диаметром 2 м, фюзеляж следовало делать возможно более коротким. Военные требовали свести к минимуму количество металлических деталей в конструкции аэроплана, ибо металл сильно подвержен коррозии, неизбежной в условиях соленого и влажного морского воздуха. Двигатель – звездообразный воздушного охлаждения. За проект взялся конструктор фирмы Ватанабе Рюхогиро Хигучи-сан. Проектированием самолета для флагманских субмарины занимались также другие фирмы японского авиапрома, но проект, предложенный фирмой Ватанабе, военным понравился больше других. Техническое проектирование самолета велось в обстановке строжайшей государственной тайны и было завершено в марте 1934 г. Заказ на постройку четырех прототипов («(-Shi военно-морской разведывательный гидросамолет», E9W1) был выдан в августе 1934 г. Один экземпляр предназначался для прочностных испытаний планера, его изготовили уже в ноябре, а первый летный прототип поднялся в воздух лишь в феврале 1935 г. На прототипе стоял звездообразный двигатель воздушного охлаждения Хитачи «Темпу-II» взлетной мощностью 340 л.с. с двухлопастным деревянным винтом фиксированного шага. Для снижения лобового сопротивления по тогдашней моде капот двигателя закрыли кольцом NACA. Силовой набор фюзеляжа был сварен из стальных труб, обшивка передней части фюзеляжа – листовой алюминий, хвостовой – фанера и полотно. В кабине наблюдателя установлены радиостанция для связи с подводной лодкой и пулемет тип 92 винтовочного калибра. Верхнее крыло состояло из центроплана, который крепился к фюзеляжу на подкосах, и отъемных консолей. Консоли нижнего крыла крепились непосредственно к нижней поверхности фюзеляжа. Жесткость бипланной коробки обеспечена стойками. Два поплавка крепились к фюзеляжу системой стоек и подкосов. Для хранения в ангаре субмарины самолет разбирался на 12 частей. На сборку гидроплана уходило 2 минуты 30 секунд, на разборку – полторы минуты.
