Посадочные закрылки навешены на рояльных петлях между нервюрами № 1 центроплана и нервюрами № 7 консоли крыла. Закрылки состоит из четырех секций, две — крепятся к центроплану и две — к консолям крыла (по одной к каждой). Секции закрылков целиком изготовлены из дюралюминиевых пластин, усиленных Z-образными ребрами жесткости. Максимальный угол отклонения закрылков — 60 град.

Дюралюминиевые предкрылки крепятся к носкам консолей крыла между нервюрами №№ 6 и 14. Предкрылки автоматически выпускаются при достижении самолетом определенного угла атаки.

Хвостовое оперение состоит из вертикального киля, руля поворота и горизонтального стабилизатора с рулями высоты. Киль является интегральной частью фюзеляжа. Силовой набор стабилизатора консольного типа включает два шпангоута и 7 нервюр, носовой стрингер, два верхних и два нижних стрингера.

Стрингеры изготовлены из сосны и усилены дельта-древесиной или фанерой. Обшивка — березовый шпон толщиной 2,5 мм. Стабилизатор крепится к фюзеляжу между шпангоутами №№ 12 и 14. Руль высоты состоит из левой и правой половин. Силовой набор половинок руля высоты — дюралюминиевый и включает лонжерон и 9 нервюр, металлические носок и заднюю кромку. В носке половинок руля высоты укреплен между нервюрами №№ 5 и 9 стальной балансир (массой 2,8 кг на левой половинке и массой 2,0 кг — на правой). Между нервюрами №№ 2 и 5 левой половинке руля высоты установлен управляемый триммер. Обшивка рулей высоты и направления — полотняная из ткани ACT-100. Диапазон углов отклонения руля высоты — от +30 град, до -15 град. 30 мин., триммера — +/-17 град.

Конструкция руля поворота аналогична конструкции руля высоты, но он имеет 10, а не 9, нервюр. Управляемый цельнометаллический триммер крепится между нервюрами №№ 3 и 6, масса весового балансира 6 кг. Диапазон углов отклонения руля направления — +/- 25 град., триммера — +/- 17 град.

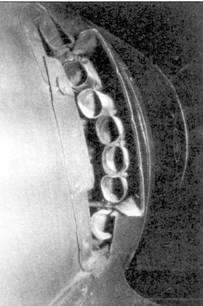

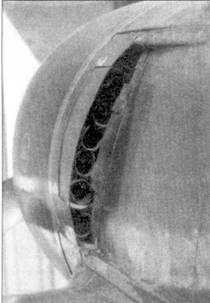

Вид сзади па выхлопные патрубки левого и правого борти. На снимке патрубков правого борта створка, регулирующая температуру двигателя, приоткрыта, на снимке патрубков левого борта — полностью закрыта..

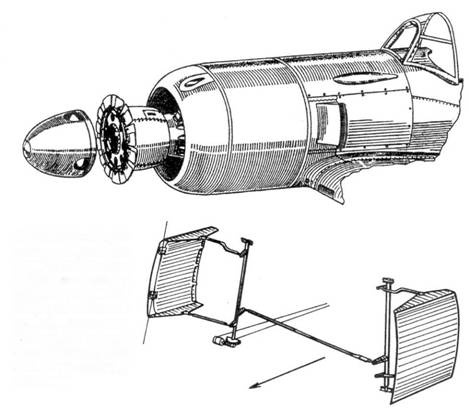

Управляемые створки по бортам фюзеляжа регулировали сечение воздушного канала, по которому проходил воздух, охлаждавший цилиндры двигателя. С помощью створок можно было регулировать температуру двигателя.

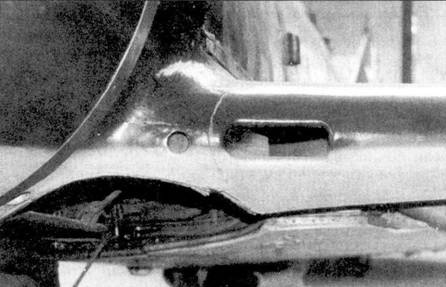

Воздухозаборник нагнетателя и носок левой плоскости крыла.

Управление самолетом осуществляется с помощью центральной ручки, рассчитанной на управление одной рукой (на ручке управления истребителя Ла-5 имелась бубликообразная насадка под две руки). Ручка связана системой тяг-труб и качалок с рулями высоты и элеронами. На ручке управления размещены гашетки бортового вооружения и кнопка управления тормозами колес шасси. Руль поворота управляется от педалей, педали связаны с рулем посредством стальных тросов и шкивов. Углы установки триммеров регулируются смонтированными на левом борту кабины штурвальчиками. Привод выпуска закрылков — гидравлический.

Колея шасси — 2,806 м. Стойки основных опор шасси убираются с помощью гидроцилиндров по направлению к продольной оси самолета и укладываются в специальные ниши, расположенные вдоль носков крыла. Опоры шасси истребителя Ла-7 на 80 мм длиннее опор шасси самолета Ла-5ФН. За счет установки новых амортизаторов с увеличенным до 220 мм ходом удалось улучшить проходимость самолета по аэродрому; более жесткое шасси истребителя Ла-5 послужило причиной многочисленных аварий. Колеса основных опор с пневматиками размером 650x200 мм оснащены двойными пневматическими тормозами. В убранном положении опоры и колеса полностью закрываются щитками. Секции щитков, закрывающие пневматики крепятся к центроплану на рояльных петлях. Хвостовая опора, по сравнению с опорой Ла-5, имеет более простую конструкцию. Хвостовая опора убирается гидроцилиндром, шток которого имеет ход 250 мм. Размер пневматика хвостового колеса 300x125 мм. Все опоры шасси имеют гидравлические и механические замки, фиксирующие опоры как в открытом, так и в убранном положении.

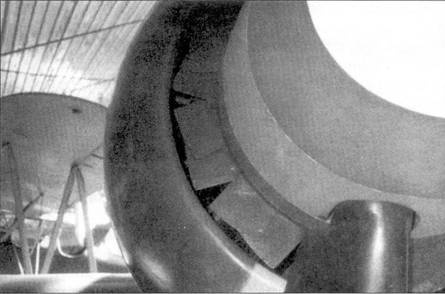

Улучшению охлаждения двигателя способствовала установка вентилятора за коком во iдушного винта.

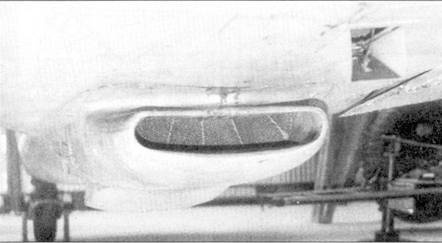

Вид спереди на маслорадиатор, обратите внимание на сотовое оребрение радиатора.

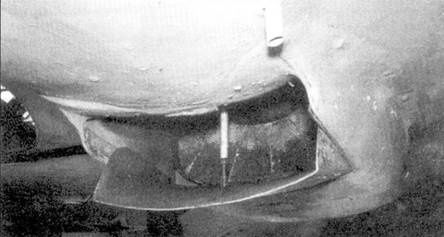

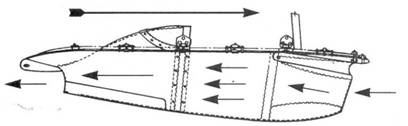

Вид сзади на маслорадиатор, регулирующая переток воздуха створка полностью открыта.

Двигатель — проверенный и надежный звездообразный восемнадцатицилиндровый мотор воздушного охлаждения АШ-82ФН конструкции А.Д. Щвецова. Двигатель снабжен двухскоростным нагнетателем и редуктором с передаточным отношением 11:16. Ход поршня в цилиндре -155,5 мм, объем цилиндров — 41,2 л., сжатие — 7. Максимальная частота вращения двигателя 2600 об/мин в минуту достигается на чрезвычайном (боевом) режиме работе, двигатель может работать на этом режиме в течение 30 с; на взлетном режиме при частоте вращения 2400 об/ мин двигатель развивает мощность в 1700 л.с., на номинальном режиме — 1540 л.с.

Число оборотов двигателя контролируется регулятором Р-7, установленном на кожухе редуктора. Бензин 4Б-78 с октановым числом не менее 95 впрыскивается непосредственно в цилиндры инжекционным насосом НБ-ЗУ под давлением в 140–200 кПа. Запуск двигателя осуществляется пневмостартером РВ-02. Двигатель приводит во вращение воздушный винт изменяемого шага ВИШ-105В-4 диаметром 3,1 м. Диапазон изменения шага лопастей — от 22 град, до 51 град. 30 мин. Масса воздушного винта 141 кг.

Масса двигателя 900 кг, его максимальный диаметр 1260 мм, длина — 1980 мм. Двигатель крепится к стальной трубчатой мотораме в четырех точках.

Выхлопная система включает 14 индивидуальных патрубков сечением 70x67,5 мм, изготовленных из жаропрочной стали. Патрубки сгруппирована по семь штук и выведены наружу с правого и левого борта фюзеляжа перед кабиной. Нижние выхлопные патрубки имеют дренажные отверстия для слива бензина и масла, которые обычно здесь скапливаются.

Воздухозаборники самолетов первых серий не имели никаких устройств для очистки воздуха, затем на нижних поверхностях плоскостей крыла стали ставиться фильтры, препятствовавшие попаданию в двигатель мелких механических частиц. При запуске двигателя, на взлете и посадке, воздухозаборники могут закрываться управляемой из кабины при помощи троса заслонкой (что, также, препятствует засорению двигателя). Радиаторы двигателя изготовлены из дюраля толщиной 1,2 мм, жаропрочные панели по бортам фюзеляжа в местах выхода выхлопных газов выполнены из оцинкованной стали.
