Стрелковое вооружение состояло из одного пулемета калибра 7,62 мм (TBF-1) в фюзеляже, либо двух пулеметов калибра 12,7 мм стреляющих вперед, которые устанавливались в крыльях. В нижней части гондолы был установлен пулемет калибра 7,62 мм, стреляющий вниз-назад. Он функционировал только тогда, когда из него вел огонь бомбардир. Патронные ящики снаряжались перед полетом. Перезарядка производилась гидравликой, имелся электроспуск. Гильзы отводились через отверстия в крыле. Боезапас составлял 280 патронов на пулемет + 40 патронов в ленте. Для прицеливания использовался подсвечиваемый прицел Mark 8. Самолет оборудовался фотопулеметом, с объективом фокусным расстоянием 32 мм, работающим во время стрельбы пулеметов.

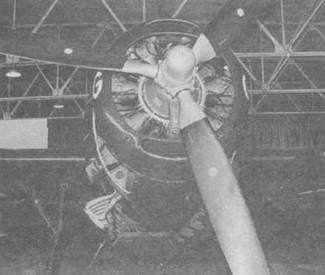

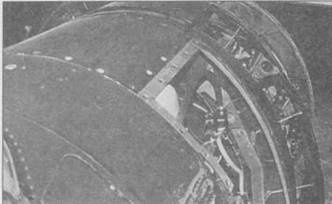

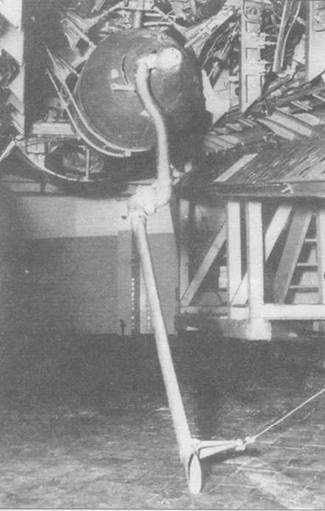

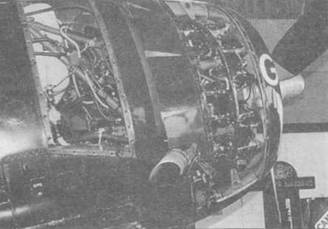

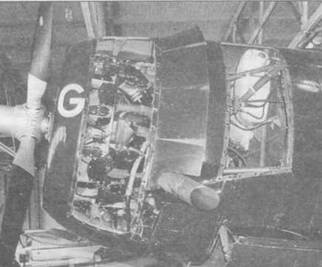

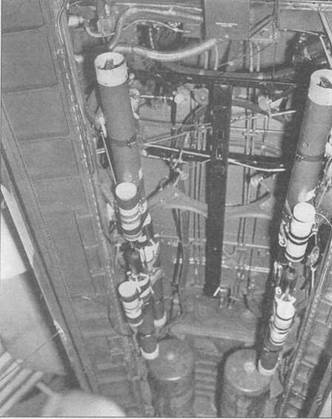

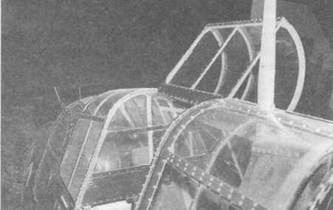

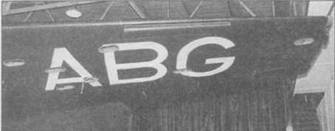

Детали конструкции канадского TBM-3.

Дополнительно под крыльями, на направляющих для ракет, можно было подвешивать контейнеры Douglas с пулеметами. В контейнере находилось два пулемета калибра 12,7 мм с боекомплектом — 380 патронов. Огонь производился с использованием электроспуска. Можно было стрелять из одного либо из двух пулеметов сразу. Контейнеры могли быть сброшены в полете. Один пулемет калибра 12,7 мм был установлен во вращающейся башенке, которая была описана выше.

Бомбовое вооружение. Можно было использовать следующие комбинации бомбовой нагрузки: 12x45,4 кг, 4x227 кг, 1x454 кг, 1x726 кг, 1x907 кг. Сбросом бомб управлял бомбардир посредством электропривода, либо пилот — вручную. В самолете был установлен специальный механизм для программирования сброса бомб сериями. Использовался также интервалометр — предназначенный для установки промежутка времени между сбросом очередных бомб. Сброс бомб мог производиться во время пикирования, которое можно было выполнять как с открытыми, так и с закрытыми створками бомбоотсека.

Ракетное вооружение. Под каждой консолью крыла могли устанавливаться четыре реактивных снаряда типа HVAR на направляющих балках типа Mark 4 (ТВМ-1С), либо на безбалочной подвеске типа Mark 5 (ТВМ-3). Запал ракетных двигателей происходил при помощи электричества, залпом или парами — одновременно по одной ракете из-под каждого крыла. Переключатель в кабине пилота позволял устанавливать очередность отстрела ракет, или стрельбу залпом.

Торпедное вооружение. В бомбоотсеке размещалась одна торпеда типа Mark 13. Ее сбросом управлял пилот вручную, либо электрически. Установку глубины выполнял через специальное окно бомбардир. Самолет оснащался камерой следящей за полетом торпеды.

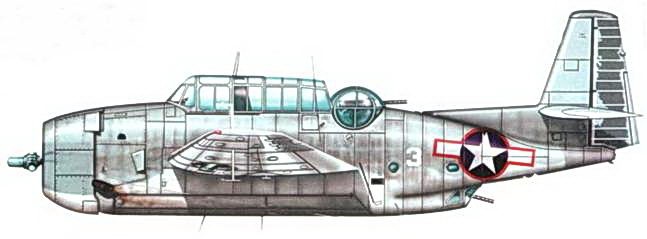

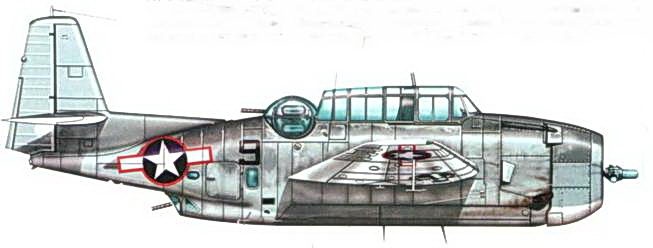

TBF-1 Эвенджер, принадлежащий учебно-тренировочному подразделению, обычно летающему ночью с палубы авианосца USS Bataan (CVL-29). 3 января 1944 года. Самолёт оставался в двухцветной камуфляжной окраске, несмотря па то, что к этому времени был введен трехцветный камуфляж. Так же и опознавательные знаки остались с необязательной в это время красной обводкой. Видны следы закрашенных предыдущих обозначений.

TBF-1 Эвенджер из неизвестного подразделения в двухцветном стандартном камуфляже с новым опознавательным знакам, перекрашенным в соответствии со стандартом применявшимся в период с июня по октябрь 1943 года.
