ГУАП МАП 25 мая 1940 г. выпустил ТЗ к пикирующему бомбардировщику с максимальной скоростью 550 км/ч на высоте 5000 м. Новый самолет должен был прийти на смену фронтовому бомбардировщику СБ-2 конструкции А.Н. Туполева. Серийный выпуск новых пикировщиков начался в декабре 1940 г.

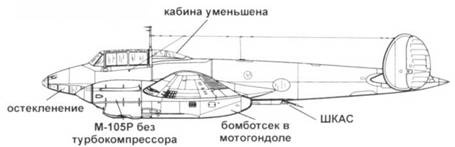

Команда Петлякова модернизировала в пикирующий бомбардировщик первый прототип высотного истребителя ВИ-100. Наиболее заметным внешним изменение стало полное перепроектирование кабины экипажа, которая стала значительно короче. Саму кабину сильно сместили в нос фюзеляжа. Переднее место в двухместной кабине отводилось летчику, заднее – штурману. Кресло летчика было смещено к правому борту. Вся нижняя часть носа фюзеляжа выполнена прозрачной. В фюзеляже сделан внутренний бомбоотсек. Самолет проектировался изначально в качестве тяжелого истребителя, поэтому его внутренняя бомбовая нагрузка ограничивалась массой 600 кг, максимальный калибр бомб – 250 кг. Бомбы сбрасывались или с помощью электрического бомбосбрасывателя ЭСБР-6, или посредством механического ДСШЛ-340. На четырех внешних держателях, расположенных на нижней поверхности крыла межу мотогонодолами допускалась подвеска бомба суммарной массой до 400 кг. Таком образом, максимальная бомбовая нагрузка Пе- 2 составляла 1000 кг.

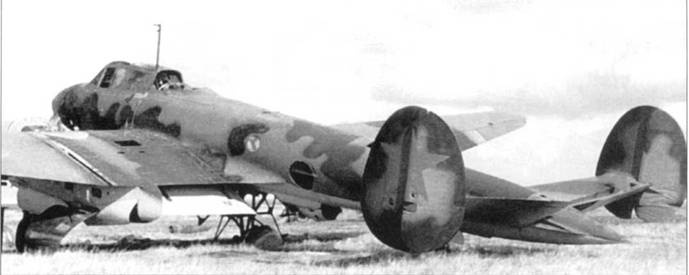

Захваченный германскими войсками бомбардировщик Пе-2 17-й производствен ной серии (заводской номер 391317), лето 1941 г. Самолет изготовлен заводом № 39. Верхние поверхности камуфлированы пятнами черно-зеленого цвета по оливково-зеленому общему тону, низ – светло-голубой. Опознавательные звезды, красные звезды без окантовки, характерны для всех самолетов ВВС РККА начального периода войны.

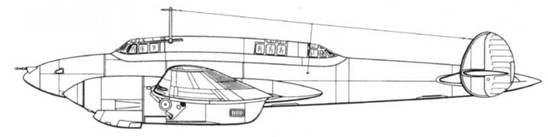

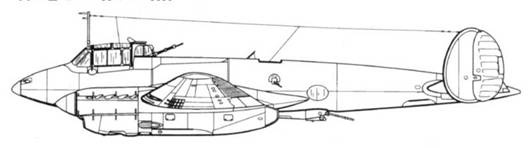

ВИ-100

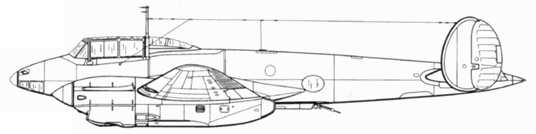

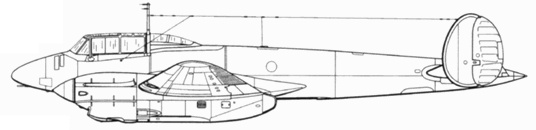

Пе-2 1-й серии

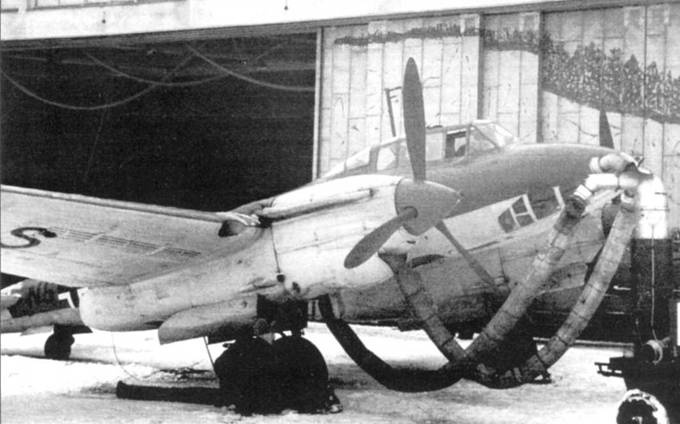

К двигателям трофейного Пе-2 подсоединены рукава для подачи горячего воздуха – прогрев моторов перед запуском. Снимок сделан на авиационном заводе в Оломоуце, Моравия. Самолет получил бортовой код люфтваффе «NS+ВА».

В состав экипажа пикирующею бомбардировщика был введен стрелок-радист, отвечавший за работу с радиостанцией РСБ- бис и пулемета ШКАС на люковой установке МБ-2. В носу фюзеляжа дополнительно установили два пулемета ШКАС. Переговоры между членами экипажа обеспечивало устройство СПУ-3.

Бомбардировщики Пе-2 ранней постройки имели размах крыла 17,15 м, длину 12,241 м и высоту 3,42 м. Площадь крыла составляла 40,5 м², масса пустого – 5863 кг, взлетная масса – 7536 кг. На самолете стояли два 12-цилиндровых двигателя жидкостного охлаждения М-105Р мощностью по 1100 л.с., номинальная мощность на уровне моря – 1020 л.с. Если на ВИ-100 ставились винты ВИШ-42, то Пе-2 комплектовались трехлопастными винтами изменяемого шага ВИШ-61П. Мотогондолы и система охлаждения двигателей также были в значительной степени изменены – в задних частях мотогондол оборудовали отсеки для подвески 100-кг бомб (по одной бомбе в мотогондоле). Под нижней поверхностью крыла с внешней стороны мотогондол на Пе-2 имелись тормозные решетки, ограничивающие скорость пикирования.
