подкрыльевые бомбодержатели

ЕТС 50 (F-3/R1, F-8/RI)

ЕТС 71 (поздние F-8)

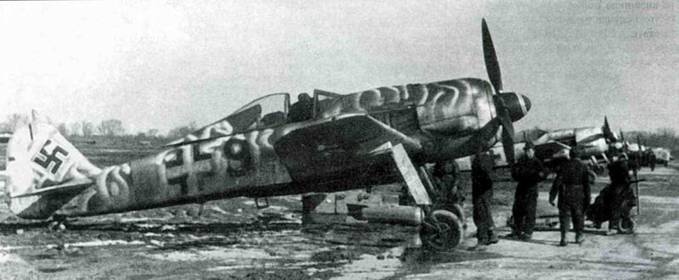

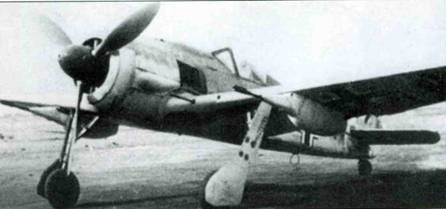

Fw 190F-8/RI отличались наличием бомбодержателей ETC 50 под крыльями. Самолеты поздних серий можно отличить по массивным держателям бронированного изголовья под фонарем кабины. С этого Fw 190F-8/RI из SG 2 сняли нижнюю часть щитка стойки шасси, чтобы между ней и колесом не набивалась грязь.

А-8 и F-8 могли нести 30-мм пушки МК 103 в консоли крыла. Такая модификация обозначалась как F-8/R3. Есть данные, что построили всего два штурмовика в данной конфигурации.

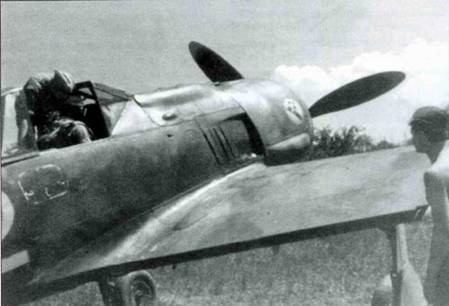

I./SG 4 действовала в Италии на протяжении 1944 года. Самолеты Fw 190F-8 группы несли пустынный камуфляж, кок винта украинца белая спираль. Большинство самолетов группы не имели бомбодержателей ЕТС 50 под крыльями. Эмблема полка — Микки Маус верхом на бомбе — видна на капоте машины.

В июне 1944 года коллектив испытателей под руководством полковника Гаупта (Versuchsgruppe Oberst Haupt) предложил огнемет Gero II — в трех модификациях: А, В и С. Огнемет предназначался для борьбы с наземными целями. В феврале 1945 года огнемет решили установить на несколько Fw 190F-8, но не известно на какой стадии эти работы прервала война, и был ли проект вообще реализован.

Проводились также испытания самолетов F-8, оснащенных управляемыми по проводам ракетами «воздух-воздух» «Руршталь» Х-4 (Ru 322), оснащенных кумулятивными боеголовками. В испытаниях участвовали прототипы Fw 190V69 (W.Nr. 582072), V70 (W.Nr. 580029) и три серийных F-8 (W.Nr. 583431, 583438 и 584221). Испытывались и новые ракеты «Руршталь» Х-7 (Ru 347) «Rotkaeppchen), а также «Хеншель 298». Проводились испытания и с безмоторными летающими бомбами BV 246 (LT 950) «Hagelkorn». Вероятно, самолеты Fw 190F-8 также могли нести специальные бомбы SB 800RS, известные также под названием Prismen Rollbombe «Kurt» 1 или 2. Бомбы предназначались для разрушения плотин на водохранилищах. Пробные бомбометания осуществлялись на базе в Лебе в Поморье, но не известно, участвовали ли в них самолеты Fw 190F.

В число боевых задач, поставленных перед Fw 190F-8, входила также и борьба с надводными целями. Торпедное вооружение было стандартизовано в виде некоторых типов Umruestbausatz.

Fw 190F-8/U1 — дальний истребитель-бомбардировщик (предназначенный заменить снятый с производства Fw 190G-8), оснащенный под крыльями замками V.Mtt-Schloss для подвески дополнительных 300-литровых баков. У некоторых самолетов вместо замков имелись бомбодержатели ETC 503, что позволяло брать на внешнюю подвеску две 250-кг бомбы (в этом случае подвесной бак брался на держатель ETC 501 под фюзеляжем). Возможна была подвеска бомб на всех трех бомбодержателях (500 + 2x250), что ограничивало дальность полета, но зато превращало Fw 190 в настоящий бомбардировщик, способный брать тонну бомб.

Fw 190F-8/U2 — торпедоносец с двумя держателями ETC 503 под крыльями или держателем ETC 504 (первоначально ETC 501). Самолет оснащался специальным прицелом TSA 2A (Tiefsturzanlage 2А), предназначенных для прицельного сброса авиационных бомботорпед ВТ (Bombentorpedo). которыми можно было атаковать с больших высот и под более острым углом пикирования, чем обычными авиаторпедами LT (Lufttorpedo). Самолет мог нести две бомботорпеды ВТ400 или одну ВТ700. Пушечно-пулеметное вооружение самолета состояло всего из двух пулеметов MG 131 под капотом. Несколько таких самолетов действовало в составе 11./KG 200.

Fw 190F-8/U3 — торпедоносец, приспособленный для переноса тяжелой торпеды ВТ1400. Торпеду подвешивали под фюзеляж на держатель ETC 502, разработанный в TWP GotenhafenHexengrund. Кроме того, самолет получил удлиненную стойку хвостового колеса, чтобы торпеда не цеплялась за землю. Самолет оснащался прицелом TSA 2, сопряженным с радиоальтиметром FuG 101. Самолеты оснащались двигателями BMW 801TS мощностью 2000 Л.С./1470 кВт. Кроме того, самолеты имели горизонтальный стабилизатор от Та 152.

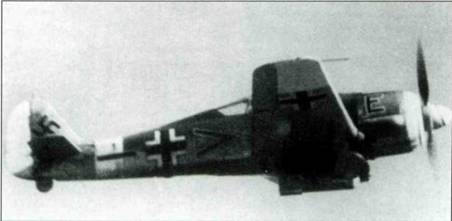

Fw 190F-8 из II./SG 4, Восточный фронт. Самолет несет желтые элементы быстрой идентификации. На бомбодержателе подвешен контейнер AS 250, бомбодержатели под крыльями отсутствуют.

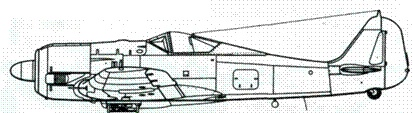

Fw 190F-1

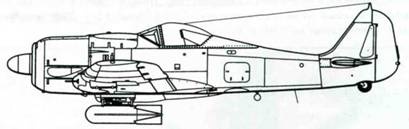

Fw 190F-2

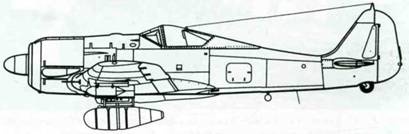

Fw 190F-3

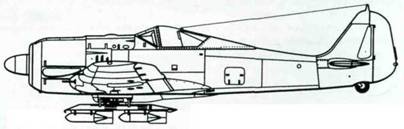

Fw 190F-8

варианты подвески для Fw 190A/F

ER 41

SC 50

бомбы A В 250 и 500

бомбы SD, SC

экспериментальный WGr 28/32

экспериментальная ракета X-4

Fw 190F-8/U4 — ночной бомбардировщик-торпедоносец, оснащенный двигателем BMW 801TS, оснащенным пламегасителем на выхлопных патрубках. Самолеты также оснащались автопилотом PKS 1, радиоальтиметром FuG 101, прицелом TSA 2A и другим оборудованием, облегчавшим навигацию ночью. Вооружение в виде бомб или торпед можно было подвешивать под крыльями на держатели ETC 503. Пулеметно-пушечное вооружение самолета состояло всего из двух 20-мм пушек MG 151/20E в крыльях. Вероятно, был построен только один самолет (W.Nr. 586596). Известно, что NSGr 20 располагала несколькими Fw 190F-8 с пламегасителями и держателями под крыльями, но это были не F-8/U4, а доработанные G-8 или F-8/U1.
