На линкоре "Дредноут" сектора ведения огня башен составляли 285° для носовой башни. 300° для кормовой. 180° для двух бортовых и два сектора по 130° для четвертой башни. В сумме это составляло 1205° или по 241° на башню. При этом в различных секторах ведения огня действовало разное число орудий. Строго по носу и корме огонь могли вести шесть орудий. В секторе 0°-30° четыре орудия, 30°-142°30" (112°30') восемь, 142°30'-160° (17°30') шесть, 160°-200° (40°) четыре, 200°-217°30' (17°30') шесть, 217°30'-330° (112°30') восемь, 300°-0° (30°) четыре. Причём восемь орудий действовали в двух секторах обстрела суммарно 225°; шесть в двух секторах суммарно 35°: четыре в четырёх секторах суммарно 100°.

При высоте осей орудий над палубой 2,34 м высота осей орудий над КВЛ составляла для носовом башни "А" "Нассау" 7,75 м ("Позен" и "Рейнланд" 7.815 м), кормовой "D" "Нассау" 7,65 м ("Позен" и "Рейнланд" 7,745 м) и всех бортовых "Нассау" 7,6 м ("Позен" 7.715 м, "Рейнланд" передних "В" и "F" 7,725 м и задних " С " и " Е " 7,715 м).

Орудия стреляли двумя ("Рейнланд" тремя) типами снарядов одинакового веса по 305 кг (согласно Conwey [7], 302,4 кг) с начальной скоростью у среза ствола орудия 820 м/с.

Общий боекомплект (боевой запас) артиллерии главного калибра составлял 900 выстрелов (75 на ствол). Согласно источникам [10] и [11], штатный боезапас "Нассау" и "Позен" включал 720 полубронебойных снарядов [L/3,2 (Psgr- Panzersprenggranaten)] длиной 3,2 калибра (896 мм) с донным взрывателем и 180 сплошных стальных снарядов (болванок) [L/3 (Stvg-Stahvollgeschossen)] длиной 3 калибра (840 мм), соответственно, 60 и 15 на ствол; согласно источнику [12], штатный боезапас "Рейнланд" равнялся 180 фугасных L/3,2 длиной 3,2 калибра (896 мм). 540 полубронебойных L/3.2 и 180 сплошных стальных снарядов (болванок) L/3. соответственно. 15, 45 и 15 на ствол, а также 900 полных зарядов (Pulverladung) к ним, против 800 или по 80 на ствол у линкора "Дредноут".

Полубронебойный снаряд длиной 3,2 калибра (896 мм) с донным взрывателем имел разрывной заряд (2.88) кг (2%). Окраска: красный с чёрной головкой. Второй тип длиной 3 калибра (840 мм) представлял собой сплошной стальной снаряд (болванку) с бронебойным колпачком. Окраска: голубой с чёрном окантовкой.

Единый для всех снарядов полный заряд состоял из основного полузаряда и добавочного. Важной особенностью было применение латунных гильз для основных полузарядов. Для добавочных полузарядов по-прежнему применялись двойные шелковые картузы и латунные пеналы, из которых заряды вынимались только перед заряжанием. Вес полного заряда равнялся 144,6 кг, включая 99 кг пороха марки RPC/06 (Rohrenpulver) образца 1906 г. Основной полузаряд весил 119 кг, включая 75 кг трубчатого (макаронного) пороха и гильзу весом 44 кг, добавочный 25,6 кг. включая и 24 кг пороха и шелковый картуз, против 117 кг кордита MD-45 (нитроцеллюлозного бездымного пороха) у линкора "Дредноут".

Сплошной стальной снаряд (болванка) длиной 3 калибра на дистанции 1000 м под углом встречи 60-90° пробивал 600-мм плиту прокатанной железной брони. 420-мм плиту брони-компаунд и 300-мм плиту поверхностно закалённой стале-никелевой брони. Полубронебойный снаряд длиной 3,2 калибра с донным взрывателем при попадании в плиту закалённой стале-никелевой брони под углом встречи 90° на дистанции 4000 м пробивал 413-мм плиту, на дистанции 8000 м – 319-мм. По официальным немецким данным, пробивная способность орудия у дульного среза составляла для стальной плиты 889 мм.

Сила отдачи орудия при стрельбе полным (основной и добавочный полузаряды) зарядом составляла 220 т, уменьшенным (основной полузаряд) 130 т. Конструкция 280-мм орудия обеспечивала прицельную скорострельность три выстрела в минуту.

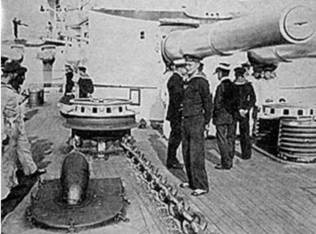

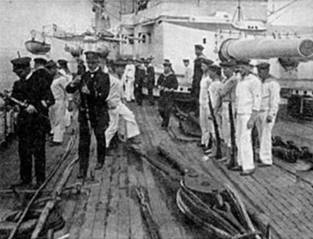

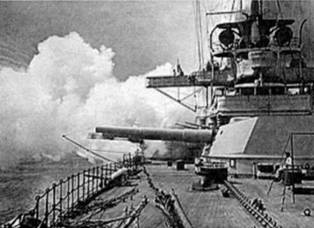

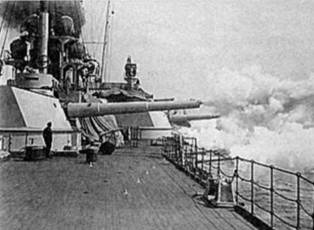

На линкоре "Рейнланд": до (два фото вверху) и во время стрельб
