И-152ТК

Единственный И-152ТК, был построен в конце 1939 года. Это была попытка повысить высотные характеристики оригинального И- 152. Этот самолет был оборудован двумя турбокомпрессорами ТК-3, но из-за возросшего на 140 кг веса, его характеристики оказались неудовлетворительными, и проект был закрыт.

Кроме турбокомпрессоров И-152ТК имел и другие незначительные изменения. Так как вооружение на нем не устанавливалось, то отсутствовали и удлинительные трубы стволов пулеметов в передней части капота. Также был удален воздухозаборник на верхней части капота двигателя. Кок винта имел более коническую форму, чем на серийных И-152.

Большие выхлопные патрубки на бортах фюзеляжа были удалены, и можно сказать заменены турбокомпрессорами ТК-3, установленными с обоих сторон капота двигателя. С нижнего крыла были сняты бомбодержатели, на элеронах верхнего крыла установлены триммеры.

И-152 ДМ

И-152ДМ (дополнительная моторная установка) был оснащен парой прямоточных воздушно-реактивных двигателей ДИМ-2 подвешенных под нижним крылом. Этот прямоточный воздушно-реактивный двигатель, был разработан И. А. Меркуловым, имел диаметр 40 см, длину 1,5 м и вес 19 кг. Летные испытания, начатые в декабре 1939 года, продолжались до июня 1940 года. За этот период летчик П. Логинов выполнил, пятьдесят четыре испытательных полета. Запуск ДИМ-2 увеличивал максимальную скорость на 18-20 км/час. Однако когда ДИМ-2 не работали, из-за их значительного аэродинамического сопротивления, скорость самолета и другие летные характеристики существенно снижались.

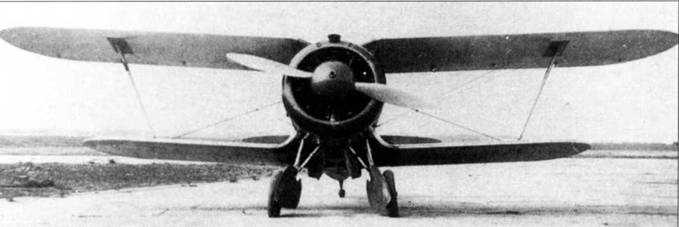

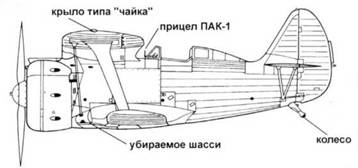

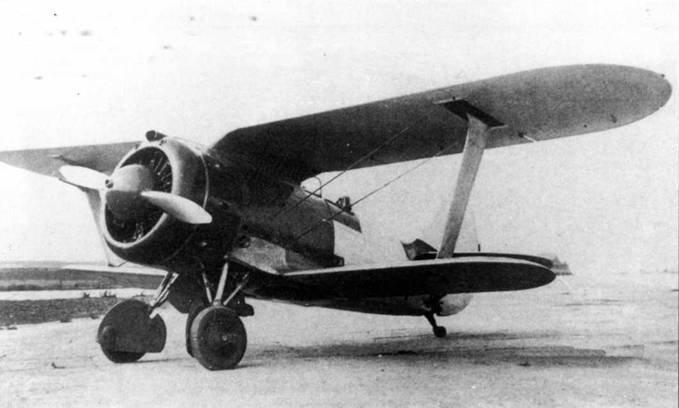

Этот предсерийный И-153 проходил программу испытаний в Жуковском. Убирающееся в полете основные стойки шасси поворачивались на 90 градусов и складывались назад в ниши центроплана. Самолет не имел знаков национальной принадлежности.

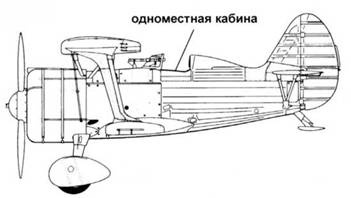

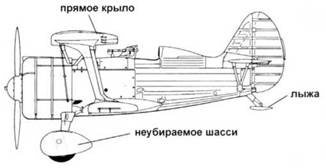

И-152

И-152ДИТ-2

НТК – подфюзеляжный топливный бак

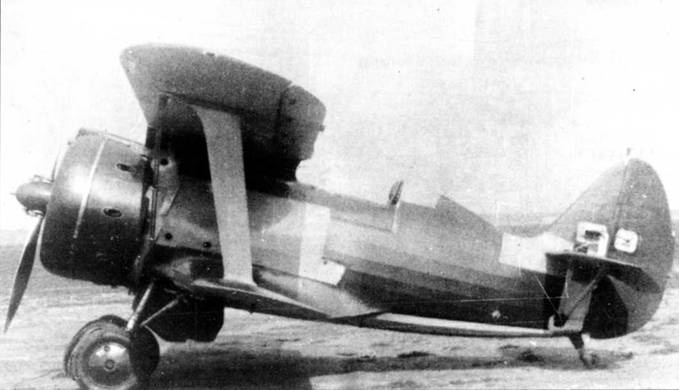

Один из лыжных И-152, испытывался с дополнительным топливным баком ПТБ, подвешенным по продольной оси фюзеляжа, между основными стойками шасси. Эта модификация далее не развивалась и серийные И-152 не имели узла подвески для подфюзеляжного бака.

И-152 ДИТ-2

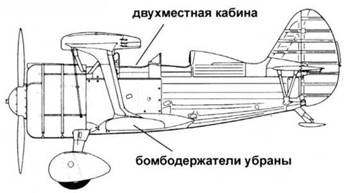

В середине 1937 года, на Горьковском авиазаводе №21 была выпущена малая серия двухместных И-152 – ДИТ-2 (двухместный тренировочный истребитель). Вторая кабина для курсанта была размещена прямо перед старой пилотской кабиной. Запас топлива был сокращен из-за размещения дополнительной кабины. Самолет сохранил такую же длину как и обычный серийный истребитель.

В то время как серийные И-152 имели двигатель М-25В, на ДИТ-2 устанавливался двигатель М-25А мощностью 715 л.с. Стандартный И-152 имел в передней части капота регулируемые заслонки жалюзи, тогда как ДИТ-2 получил вместо них перед мотором М-25 большой, нерегулируемый воздухозаборник.

Летные характеристики ДИТ-2, в результате увеличения веса от установки второй кабины и снижения мощности двигателя ухудшились. Максимальный потолок составлял около 600 метров, меньше чем у стандартного И-152, а максимальная скорость – 362 км/час.

Вооружение было сокращено до двух пулеметов ИВ-1, демонтированы и подкрыльевые бомбодержатели, тем не менее, полная масса самолета, увеличилась на 52 кг, по сравнению с серийным И-152.

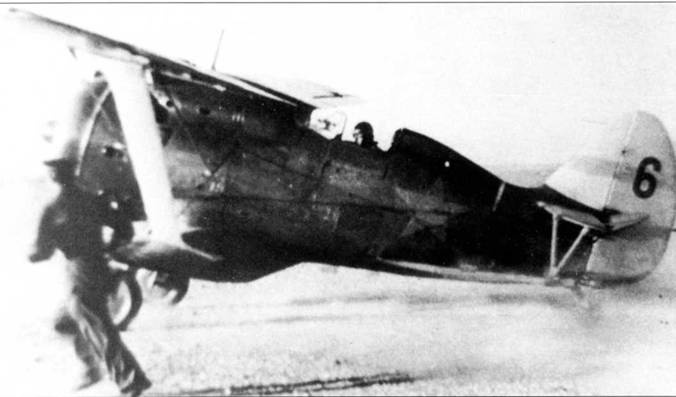

И-153 ранних производственных серий из 8-го истребительного полка Черноморского флота. Руль направления окрашен в желтый цвет, тактический номер «6» – красный. Это подразделение базировалось на аэродроме Кича, под Севастополем.

И-153 из 7-ого ИАП, базировавшегося под Ленинградом. На верхних поверхностях оригинальная камуфляжная оливково-зеленая окраски была дополнена черными полосами. Данный И-153 не имеет никаких тактических номеров.
