Одноместный средневысотный истребитель. Одномоторный свободнонесущий низкоплан с убирающимися шасси.

Конструкция фюзеляжа

Фюзеляж состоял из трех сегментов. Конструкция фюзеляжа цельнометаллическая, из дюралюминия. В переднем сегменте находился двигатель с радиатором и моторамой, винт и два пулемета MG 131, установленные над двигателем. В центральном сегменте находилась кабина пилота и два главных бензобака. В хвостовом сегменте помещалось остальное оборудование. К хвостовому сегменту пристыковывалось хвостовое оперение.

Между хвостовым сегментом и хвостовым оперением находилась вставка шириной 500 мм, служившая для уравновешивания более длинного двигателя Jumo 213. Во вставке были смонтированы девять сферических баллонов со сжатым кислородом. По сравнению с Fw 190А-9 несущие элементы фюзеляжа были усилены.

Кабина пилота была закрыта сверху фонарем из органического стекла «Зиглас». Лобовое стекло изготавливалось из бронестекла. Фонарь герметизировался уплотнителем из бензиноустойчивой резины. Фонарь открывался с помощью маховика, сблокированного с рычагом аварийного сброса фонаря. Кресло пилота регулировалось по горизонтали и вертикали. Кабина вентилировалась с помощью регулируемого потока забортного воздуха. Шпангоут № 12 представлял собой герметизирующую переборку. Аварийный сброс фонаря осуществлялся с помощью пиропатрона. Бронированное изголовье и клапаны системы вентиляции регулировались.

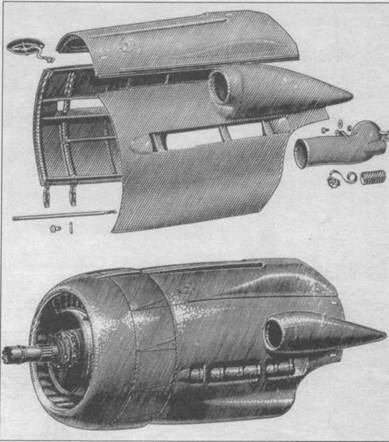

Места соединения лонжерона крыла с фюзеляжем и крепления моторамы закрывались дюралюминиевыми крышками. Форма верхней створки капота перед кабиной пилота изменилась по сравнению с А-9. Створка стала более выпуклой, чтобы вместить крупнокалиберные пулеметы MG 131. Конструкция фюзеляжа в районе основания крыла была полностью переработана.

Конструкция крыла

Крыло технологически изготавливалось как на А-9. Крыло имело цельнометаллическую конструкцию со сплошным передним и составным задним лонжеронами. Наружный сегмент передней кромки крыла и оконцовки крепились к крылу отдельно. Внутренний сегмент передней кромки крыла образовывал сопряжение между капотом и крылом. Стойка шасси крепилась к переднему лонжерону. Лонжероны соединялись с фюзеляжем шаровидными шарнирами. Длина хорды крыла в самой широкой части достигала 2300 мм. Элероны (цельнометаллические, изготовленные из дюралюминия) подвешивались к заднему лонжерону. Закрылки цельнометаллические, на некоторых самолетах деревянные.

Хвостовое оперение

Хвостовое оперение как на Fw 190А-9. Все рули уравновешены аэродинамически и статически. Обшивка рулей матерчатая. Площадь киля увеличилась до 1,6 м², при этом ширина киля уменьшилась на 140 мм по сравнению с А-9. Хвостовое оперение представляло собой узел, пристыковываемый к фюзеляжу. Хвостовое оперение было цельнометаллическим или деревянным. Горизонтальное оперение свободнонесущее, крепившееся к заднему лонжерону киля. Угол атаки горизонтального оперения регулировался с помощью электропривода, управляемого из кабины. Руль высоты состоял из двух частей, обе части были взаимозаменяемыми. Руль направления дюралюминиевый или деревянный, обшивка матерчатая. Рули высоты и направления подвешивались на шаровидных шарнирах.
