БМД-З

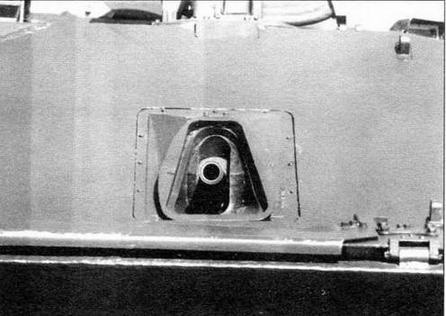

Ведение огня из пушки и спаренного с нею 7,62-мм пулемета ПКТ осуществляется с помощью стабилизированного комбинированного дневного и ночного (активно-пассивного) перископического прицела. Благодаря двухканальному прицелу, стрельбу из пушки может вести как наводчик-оператор, так и командир машины, располагающиеся в башне. Командир имеет в своем распоряжении также комбинированный прибор наблюдения с дневным и ночным каналами и два перископических прибора наблюдения. У наводчика-оператора имеются два перископических прибора наблюдения. Для борьбы с танками БМД-3 оснащена противотанковым управляемым комплексом 9П135М и четырьмя ПТУР «Конкурс», эффективно поражающими бронированные цели на расстоянии до 4000 м. По бортам башни в задней ее части установлены два трехствольных дымовых гранатомета системы 902В «Туча». За башней в корпусе БМД-3 предусмотрены места для двух десантников, которые могут вести огонь через две амбразуры в бортах (по одной с каждого борта) и одну амбразуру в крышке десантного люка. Над амбразурами в крыше десантного отделения имеются перископические приборы наблюдения. Кроме того, наличествуют дополнительные места еще для трех десантников. Защита от оружия массового поражения обеспечивается герметизацией обитаемого отделения и созданием избыточного давления при помощи ФВУ.

Весь боевой расчет БМД-3 (экипаж и десант) имеет индивидуальные универсальные сиденья, которые крепятся не к днищу, а к крыше корпуса. Таким образом повышается защита расчета от мин и обеспечивается возможность десантирования БМД-3 вместе с боевым расчетом на парашютной бесплатформенной системе ПБС-950. Военно-транспортный самолет Ил-76М может десантировать таким способом три БМД-3.

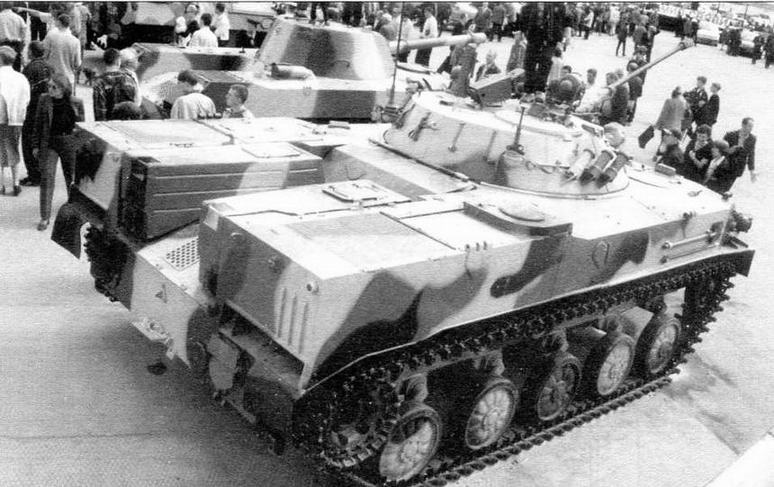

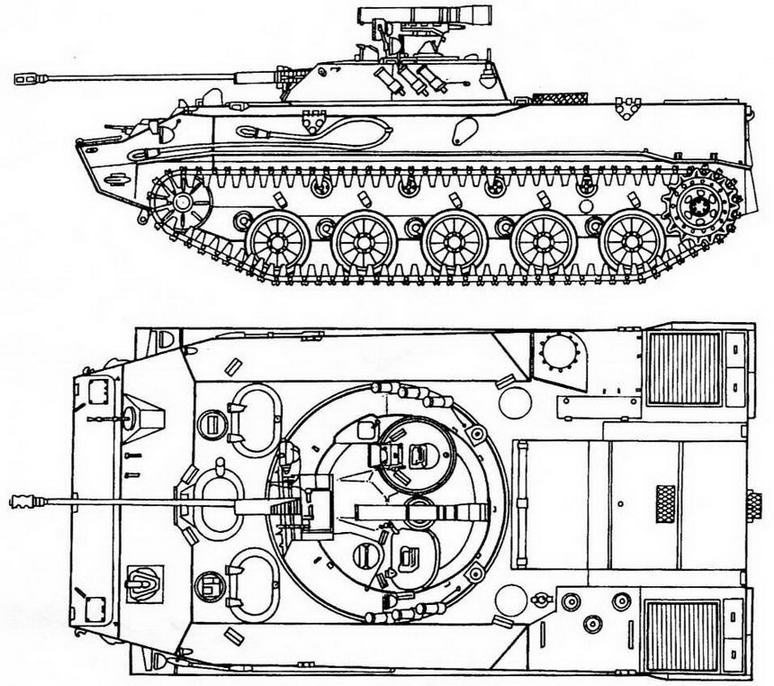

Несмотря на большие размеры, БМД-3 по компоновке не отличалась от своих предшественниц — БМД-1 и БМД-2

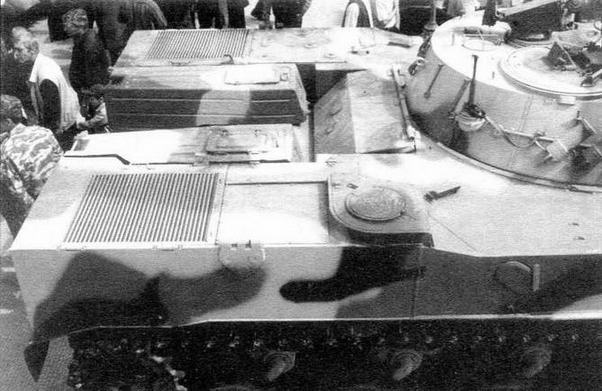

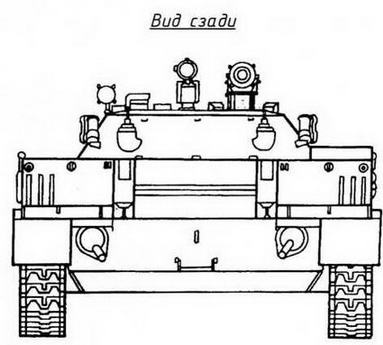

Кормовая часть БМД-3. Установленные на крыше МТО короба предназначены для перевозки инструментов и ЗИПа

В моторно-трансмиссионном отделении БМД-3 установлен многотопливный дизельный двигатель 2В-06-2, развивающий максимальную мощность 450 л.с. (331 кВт). Здесь же установлены подогреватель двигателя и система бесфорсуночного факельного подогрева, которые обеспечивают выход машины по тревоге через 5 мин при температуре -25°С и через 20 мин при температуре -45°С. Новая гидромеханическая трансмиссия имеет гидрообъемный механизм поворота. Ее автоматическая коробка передач имеет пять скоростей вперед и столько же назад. Подвеска — индивидуальная гидропневматическая, обеспечивающая изменение величины клиренса в диапазоне от 190 до 590 мм с места механика-водителя. Ходовая часть состоит из пяти одинарных опорных катков, заимствованных у плавающего танка ПТ-76, и четырех поддерживающих роликов на борт. Ведущие колеса расположены сзади. Имеется гидравлический механизм натяжения гусениц. Гусеница стальная двухгребневая цевочного зацепления.

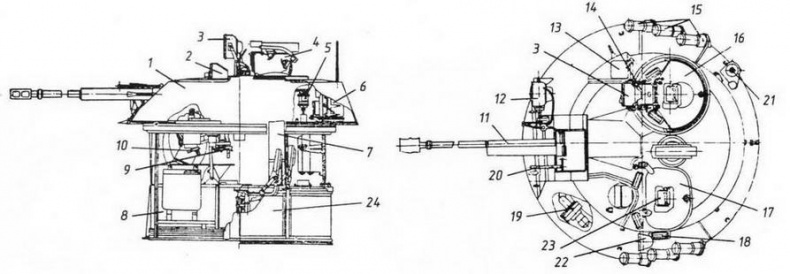

Боевое отделение:

1 — башня; 2 — защитный колпак прицела БПК-1-42; 3 — осветитель ОУ-ЗГА2; 4 — пусковая установка машины; 5 — механизм поворота люка командира; 6 — радиостанция Р-123М; 7 — ПТУР; 8 — магазин ПКТ; 9 — поворотный механизм башни; 10 — подъемный механизм спаренной установки; 11 — пушка 2А42; 12 — осветитель ОУ-3; 13 — защитная крышка прицела 1ПЗ-3; 14 — защитный колпак прибора ТКН-ЗБ; 15 — пусковая установка системы 902В; 16 — люк командира; 11 — люк оператора; 18 — прибор наблюдения ТНПО-170А; 19 — вентилятор отсоса газов из кожуха пушки; 20 — пулемет ПКТ; 21 — антенный ввод; 22 — фара ФГ-127; 23 — прибор наблюдения ТНПТ-1; 24 — магазин пушки 2А42

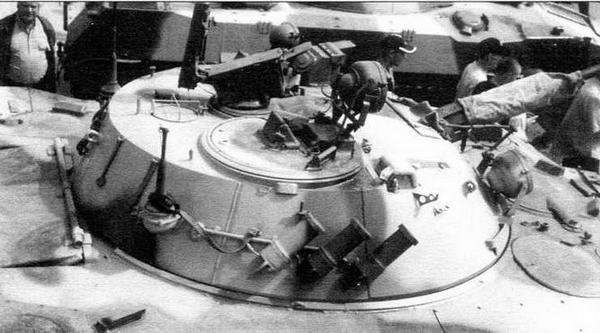

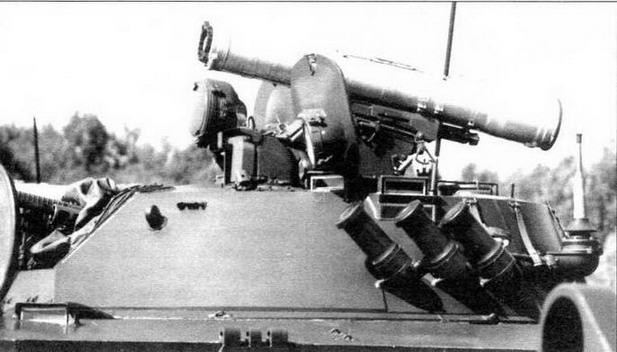

Башня БМД-3 и весь комплекс вооружения, установленный в ней, заимствованы у боевой машины пехоты БМП-2. По бортам башни установлены дымовые гранатометы системы 902В «Туча». В средней части крыши башни на шариковой опоре размещена ПУ комплекса «Конкурс», стрельба и заряжание которой осуществляются изнутри машины

Несмотря на увеличение боевой массы до 12,9 т, конструкторам удалось сохранить высокую подвижность машины (удельная мощность составляет 32 л.с./т). При движении по шоссе машина развивает максимальную скорость 70 — 71 км/ч и имеет большую среднюю скорость при езде по сухим грунтовым дорогам — 45 км/ч. Гидропневматическая подвеска обеспечивает высокую проходимость и плавность хода. При разработке БМД-3 большое внимание было уделено повышению характеристик плавучести. На машине применены опорные катки с замкнутыми воздушными камерами и мощные водяные помпы, откачивающие воду из корпуса.

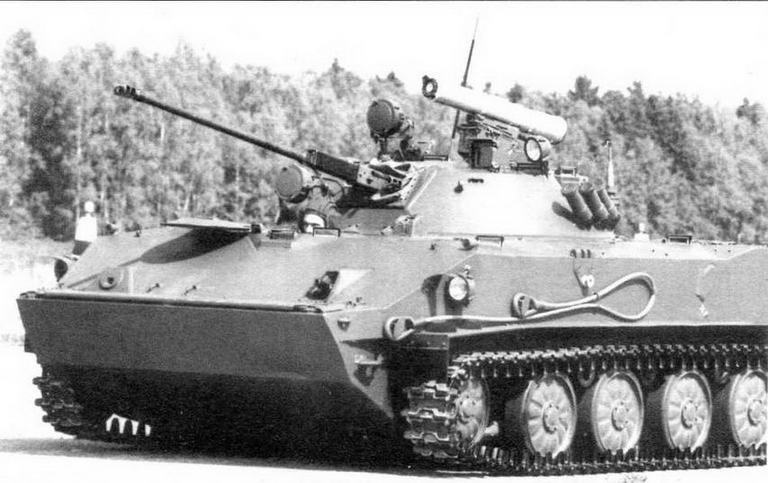

Боевая машина десанта БМД-3 в боевом положении при минимальном клиренсе

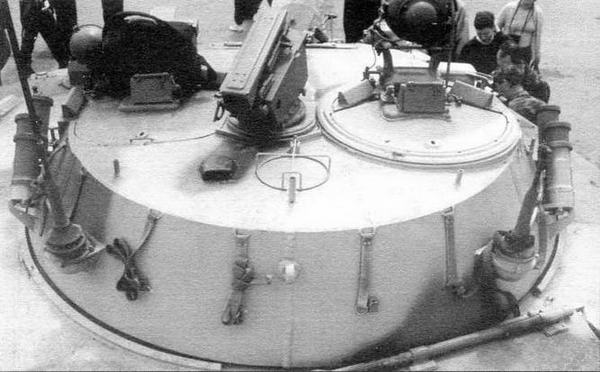

Башня БМД-3 с установленным на ПУ контейнером ПТУР «Конкурс». Перед откинутой крышкой люка наводчика-оператора хорошо виден защитный колпак прицела БПК-1-42

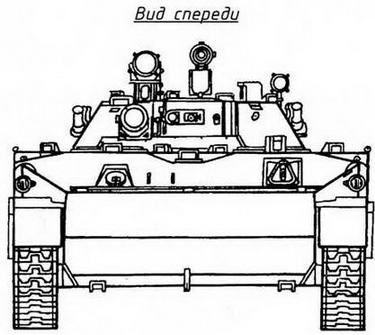

Вид спереди на башню

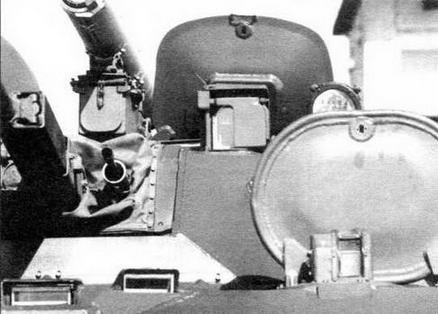

Защитное стекло колпака прицела БПК-1-42 закрыто броневой заслонкой, предохраняющей ночную ветвь прицела от засветок. Перед откинутой крышкой люка стрелка-гранатометчика установлен перископический прицел, предназначенный для стрельбы из автоматического гранатомета АГ-17 «Пламя», размещенного в правой части лобового листа корпуса машины

Два водометных движителя, размещенных в кормовой части, позволяют ей развивать скорость движения по воде до 10 км/ч и уверенно преодолевать морские акватории при волнении до трех баллов. При этом БМД-3 способна десантироваться с десантных кораблей ВМФ на воду и с воды же обратно грузиться на корабли. Помимо фильтро-вентиляционной установки в состав ее стандартного оборудования входят радиостанция, навигационные приборы и автоматическая система пожаротушения.
