Серийный выпуск Bf. 110F начался чуть позже, чем производство модификации Bf. 110E. На Bf. 110F стояли двигатели DB-601F мощностью 1350 л.с. Единственным внешним отличием «F» от «Е» являются мотогондолы увеличенного размера и установка в кабине бронестекла толщиной 57 мм. В процессе развития масса самолега постоянно росла, а мощность двигателей не увеличивалась, из- за чего ухудшались летные характеристики. Новые более мощные двигатели стали адекватным ответом на возрастание массы. Для данной модели были стандартизированы подвесные баки емкостью по 300 литров.

Истребитель-бомбардировщик Bf. 110F-1 с парой подфюзеляжных бомбодержателей ЕТС-500, па которые подвешивались две фугасных юомбы SC-500, две осколочных бомбы SD-250 или контейнеры А В-500 с осколочными и зажигательными бомбами. Судя по характеру местности, снимок сделан в Северной Африке.

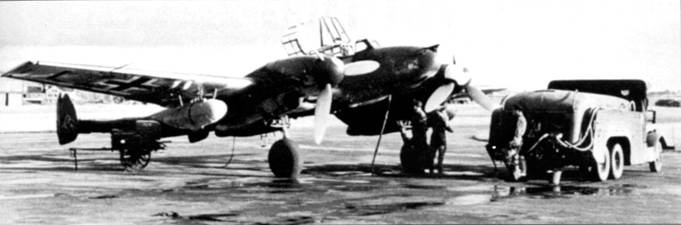

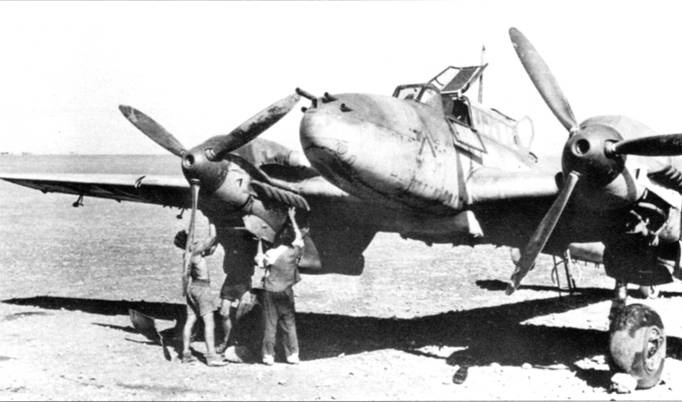

Техник опробует правый двигатель на Bf. 110F-З. Тщательный анализ показал, что на снимке разведчик. Амбразуры пушек нарисованы черной краской, а в днище фюзеляжа есть отверстие под объектив фотокамеры.

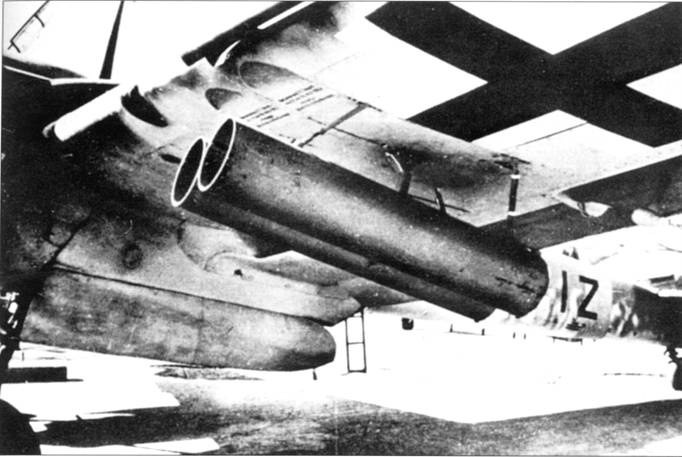

Ha Bf. 110F-2 испытывались 210-мм армейские неуправляемые ракеты Werfer- Granate. Ракеты позволяли поражать бомбардировщики, пе входя в зону эффективного огня их оборонительных пулеметов. Новое авиационное оружие испытывалось в Тарневитце. Испытания прошли успешно, после чего систему быстро запустили в серийное производство. Ракетными установками вооружались самолеты Bf. 110G.

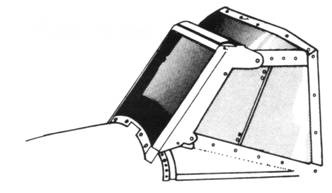

Бронестекло

На самолетах Bf. 110F ставились бронестекла толщиной 57 мм. Такими же бронестеклами в полевых условиях оснащались ранее построенные самолеты. Техники без труда монтировали бронестекла в полевых условиях.

Подварианты модификации Bf. 110F

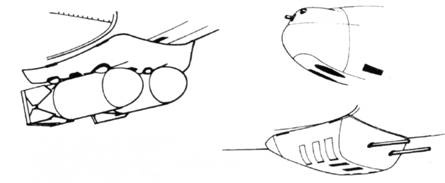

– Bf. 110F-1 истребитель-бомбардировщик с подфюзеляжным центральным бомбодержателем ЕТС-500 на две бомбы SC- 250 или одну SC-500. или контейнер АВ- 500. На четырех подкрыльевых держателях подвешивались бомбы SC-50, SD-50 или контейнеры AB.

– Bf. 110F-2 Zerstцrer стандартный истребитель с вооружением, аналогичным вооружению ранних модификаций. Позже под крылом стали монтировать пару ракетных ускорителей WGr.21.

– Bf. 110F-3 разведчик пушки MG-FF не устанавливались, взамен на полу кабины был поставлен аэрофотоаппарат.

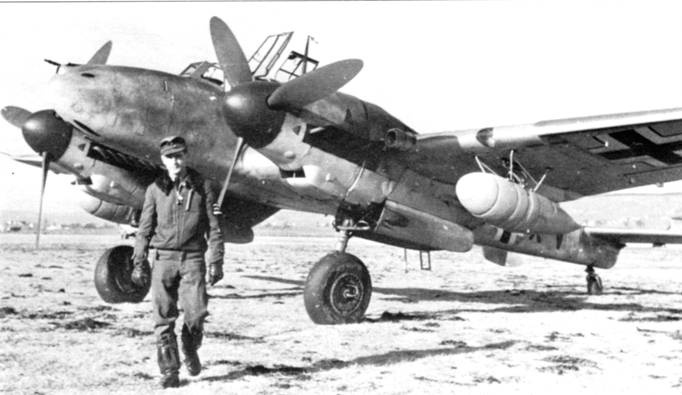

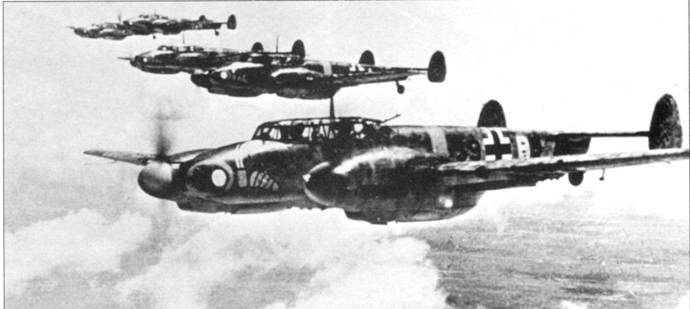

Bf. 110G-2 ранней постройки из штабного звена I/SKG-210, Восточный фронт, июль 1942 г. Ранней постройки – потому что стоит один оборонительный пулемет и кили раннего типа. Вполне возможно, в кадр попали предсерийные Bf. 110G-O.

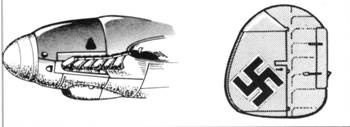

Bf. 110F

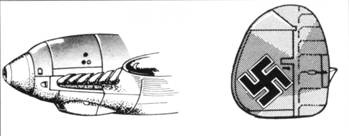

Bf. 110G

Выпуск самолетов Bf. 110G-2 начался в мае 1942 г. Их использовали в качестве церстореров или тяжелых истребителей- бомбардировщиков, переделывая из варианта в вариант с помощью полевых модернизационных наборов Rustsatze.

Bf. 110C

В 1941 г. в преддверие поступления в строевые части самолетов Ме-210 был прекращен серийный выпуск Bf. 110. MIAG остановил производство в октябре 1941 г., GWF – в декабре 1941 г. Увы, Ме-210 получился неудачным, поэтому выпуск Bf. 110F был возобновлен в феврале 1942 г.

Летом 1942 г. велось проектирование очередной модификации церсторера. Аэродинамику предсерийного самолета, получившего обозначение Bf. 110G-0, улучшили, поставили пару моторов DB-601F взлетной мощностью по 1475 л.с. Эти двигатели на чрезвычайном режиме на высоте 6000 м развивали мощность 1355 л.с. Первые серийные Bf. 110G-1 планировалось вооружить вместо пушек MG-FF пушками MG-151, держатели ЕТС не ставить. Серийно Bf. 110G-1 не строились. В массовое производство пошел Bf. 110G-2, на котором предусматривались различные полевые доработки из наборов Rustsatze в истребитель или истребитель-бомбардировщик. Наборы Rustsatze сделали Bf. 110G-2 самым эффективным вариантом церсторера. Первые Bf. 110G- 2 поступили на вооружение строевых частей в мае 1942 г.

Зимой 1942 – 1943 г.г. единственной частью церстореров осталась JG-5.

R1 37 мм пушка Bk.3.7 Flak-18) (при установке требуется демонтаж пушек MG-151) взаимозаменяема с бомбодержателями ЕТС

R2 устройство впрыска водно-метаноловой смеси GM-1 удалено вооружение в носу из-за массы системы

R4 наборы R1 и R3 сразу 37 мм пушка Bk.3.7 две 30 мм пушки Мк-108

R3 две 30 мм пушки Мк-108 взамен четырех 7,9-мм пулеметов MG-17 бомбодержатели ЕТС-500, взаимозаменяемые с контейнером под две пушки MG-151
