Эскизных планов этого проекта не сохранилось, но отмечено, что такое расположение вооружения не позволяет иметь полубак или полуют, но дает возможность вести огонь на носовых курсовых углах и иметь более мощный бортовой залп, чем на любом другом крейсере такого размера. В этом отношении интересен следующий отрывок из сопроводительного письма:

«Чтобы вести артиллерийскую стрельбу из траверзных 7,5-д орудий в направлении носа (что вполне вероятно при стрельбе на больших дистанциях) и при этом избежать сотрясения в боевой рубке, корабль мог бы управляться с постов управления, расположенных наверху траверзных 7,5-д орудий и связанных между собой легким стальным мостиком, пересекающим палубу от одного борта к другому. Однако это не значит, что эффективная защита боевой рубки от воздействия дульных газов от траверзных орудий недостижима». Также отмечено принцем Луисом:

«На большинстве французских кораблей и наших новейших линкорах и крейсерах стрельба прямо по носу и по корме ограничена тем, что линия огня практически не может пересечь диаметральную плоскость в носу и корме. Следовательно, в случае погони, даже при курсе прямо по носу, малейшее отклонение от курса закроет каждое из орудий, расположенных не на миделе. Расположение вооружения, предложенное мистером Гардом, наиболее замечательно именно с этой точки зрения, так как носовые и кормовые башни 7,5-д орудий с каждого борта могут пересекать осевую линию огня, приблизительно на 25 градусов отклоняясь от носовой и кормовой линии – это означает, что и в погоне, и при отступлении реально могут использоваться и кормовые, и носовые орудия»(10 из 16).

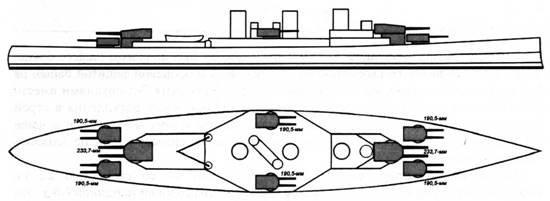

Проект 25-узлового броненосного крейсера с 7,5-д артиллерией

Тип «Шэннон», заложенный в январе 1905 г. почти с такими же размерениями и вооруженный четырьмя спаренными 9,2-д и 10 7,5-д орудиями в одноствольных установке по бортам в середине корабля, был ответом Совета Адмиралтейства на проект Фишера. Расположение одиночных орудий требовало больше веса, и бортовой залп был на одно орудие меньше и теоретически два 7,5-д орудия не могли стрелять по диаметральной плоскости, однако, на флоте спаренные установки не пользовались популярностью, после опыта с такими установками 6-д орудий на крейсерах типа «Каунти» («County»); поэтому появление двухствольных 9,2-д башен было встречено критически.

О.Уайт отвечал за проекты кораблей типов «Кресси» (Cressy»), «Дрэйк» («Drake»), «Каунти» и «Девоншир» («Devonshire»), а Уаттс пришел в Уайтхолл с судостроительной верфи в Элсвике и был известен своим стремлением «устанавливать орудия как можно в большем количестве». После его «Черного Принца» («Black Prince») – крейсерской редакции «Кинга Эдварда VII» – батарея 6-д орудий, расположенная на главной палубе, была в конечном итоге удалена, и ряд башен 9,2-д и 7,5-д орудий вдоль низкого борта с высоким полубаком отличали его «Уорриор» («Warrior») (1904 г.) и «Шэннон» («Shannon») (1905 г.), которые были последними нашими броненосными крейсерами с традиционным расположением орудийных установок.

К концу 1904 г. Адмиралтейство получило сведения, что японцы закладывали два броненосных крейсера нового типа «Цукуба» («Tsukuba») и «Икома» («Ikoma»), главное вооружение которых состояло из четырех 12-д, 12 6-д и 12 4,7-д орудий, броня имела толщину 9-7-4 д, скорость 21уз.

Это был новый тип корабля с исключительными и необычными возможностями – соединение линкора и броненосного крейсера в одном корабле, который конструкторский гений Куниберти уже предвосхитил в итальянских кораблях типа «Регина Елена» («Regina Elena»), заложенных в 1901 г.

«Икома» и «Цукуба»

Размерения, фт 440 (475) х 75 х 26 = 13 750 (15 750) т

Вооружение четыре 12-д 12 6-д 12 4,7-д два 14-фн 3 18-д торпедных аппарата (подводных)

Бронирование, д пояс 7-4 казематы на нижней палубе 5 башни и барбеты 7 батарея и казематы 5 боевая рубка 8-6

Механизмы паровая машина тройного расширения 25 000 инд.с. = 20,5уз запас угля 600/1 900 т.

Скорость на заводских испытаниях 21 уз.

«Цукуба», водоизмещением 14 000 т, по существу был аналогом нашего броненосца типа «Дункан» со скоростью на 2 уз большей и броневой защитой башен на 2 д меньше, но с таким же стандартом защиты и четырьмя 7-д орудиями вместо 3-д. Оба японских корабля посетили Портсмут вскоре после вступления в строй и оставили о себе очень хорошее впечатление. Однако к тому моменту, когда наши «Инвинсиблы» вступили в строй, их новизна уже затмилась, и они не казались самыми новыми.

Италия имела четыре своих «линкора-крейсера» – со скоростью 22 уз, вооруженных двумя 12-д и 12 8-д орудиями, защищенных броней толщиной 9-8 д. Эти корабли были намного интересней и оригинальней по своей концепции, чем «Цукуба». Особенно в их проекте впечатляло умелое распределение весовых нагрузок, что позволило сократить водоизмещение до 12 500 т. Они находились в составе флота сравнительно не долго (до начала 20-х годов XX столетия) – первым был спущен на воду в 1904 г. «Регина Елена», а последним, в 1907 г.- «Наполи» («Napoli»). Тем не менее, они сыграли свою роль в изменении проекта новых кораблей Фишера.

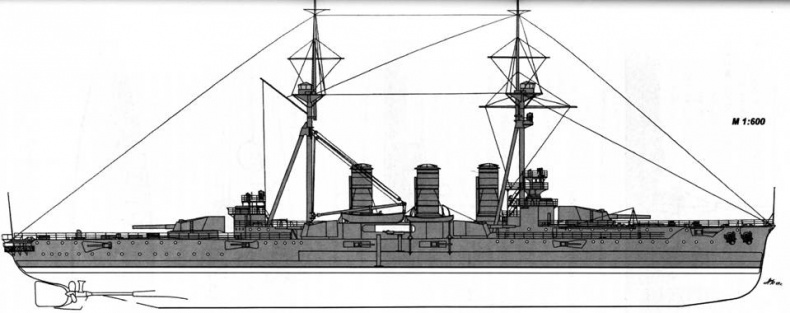

Дальнейшее развитие «Цукубы» – «Курама». Внешний вид корабля

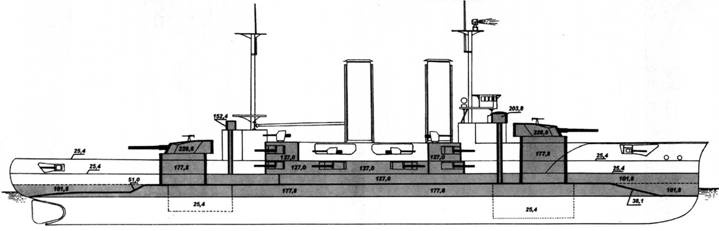

«Цукуба». Схема распределения броневой защиты

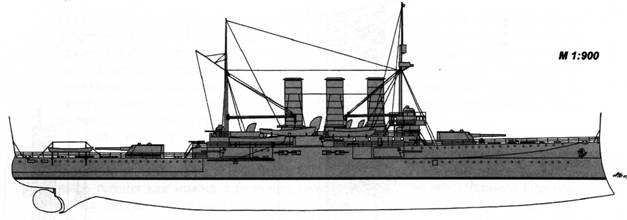

«Регина Елена». Внешний вид корабля

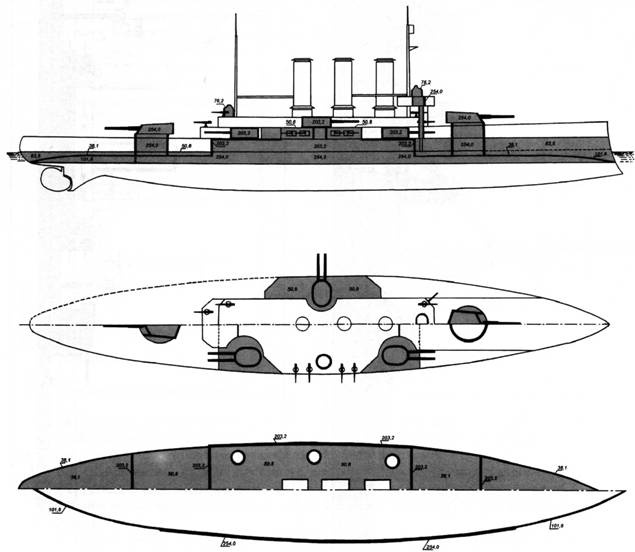

«Регина Елена». Схема распределения броневой защиты

Ясно осознавая эти очевидные признаки развития будущих броненосных крейсеров, следующий шаг мы могли сделать только на пути повышения артиллерийского статуса большого корабля. Уже изменилось мнение относительно использования крейсеров класса «Уорриор» («Warrior»), так как определились следующие задачи большого тяжелого военного крейсера:

1) разведка боем;

2) поддержка и содействие меньшим крейсерам-разведчикам;

3) самостоятельные экспедиции с целью окружить вражеские рейдеры;
